粉彩釉料的热膨胀系数匹配机制
粉彩瓷器在经历高温烧制后，若遭遇急剧冷却，釉面与胎体因热胀冷缩速率不一致极易产生应力集中，进而引发裂纹。这一物理现象的核心在于釉料配方中二氧化硅、氧化铅及硼砂等成分的比例控制，这些材料共同决定了釉层的热膨胀系数。传统粉彩工艺中，工匠通过调整长石、高岭土及石英的研磨细度，试图让釉层在冷却过程中的收缩幅度与胎体保持高度一致。然而，现代材料科学表明，完全一致的系数极难通过手工调配实现，因此关键在于建立微小的缓冲层。

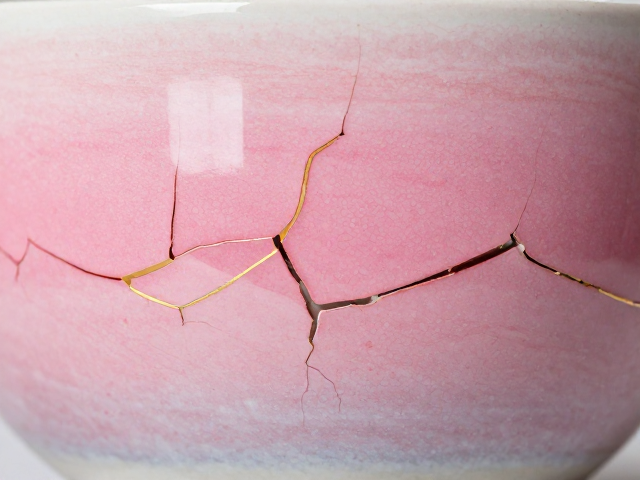

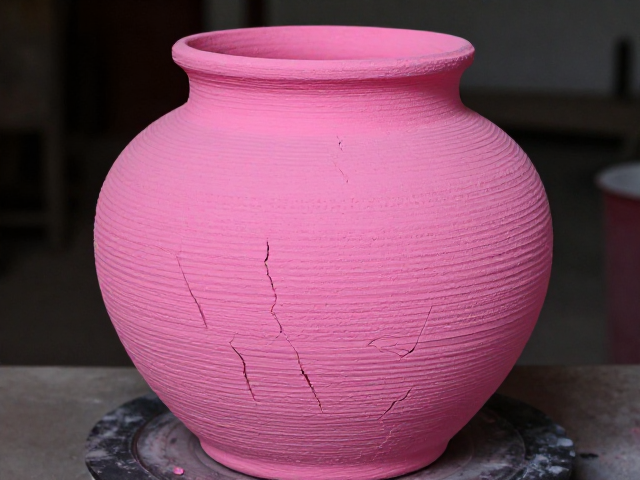

釉面开裂往往发生在冷却初期，即温度从800摄氏度迅速降至室温的过程中。此时，釉层内部产生的张应力若超过其抗拉强度，微观裂纹便会瞬间扩展。为了防止这种情况，配方中常引入适量的氧化锌或氧化钡，这些氧化物能降低釉料的粘度，使其在高温下具有更好的流动性以包裹胎体，同时在冷却阶段提供一定的弹性形变空间。这种微观结构的调整，使得釉层在应对温度骤变时，能通过自身的微细形变吸收部分应力，从而避免宏观层面的断裂。
烧制过程中的等温保温与阶梯式降温策略
烧成曲线的设计是防止粉彩瓷器开裂的关键环节，传统的“一烧成型”难以应对复杂的热应力变化。现代高温粉彩工艺普遍采用分段烧成法，即在釉烧阶段后，必须经过严密的等温保温过程。当窑内温度达到指定峰值（通常为720-750摄氏度用于第二次复烧，若为高温釉则更高）后，需保持恒温一段时间，让釉料中的气泡充分排出，玻璃相充分发育。这一过程能显著降低釉层内部的残余应力，为后续的冷却奠定结构基础。
阶梯式降温是控制热冲击的核心手段。在降温阶段，不能直接快速冷却，而需要遵循特定的温度区间进行缓冷。例如，从700摄氏度降至400摄氏度时，窑炉需保持极低的升温或降温速率，甚至设置中间保温点。这种受控的冷却过程允许釉层中的晶体结构有序排列，释放因温度变化产生的内应力。一旦超过临界温度点（约300摄氏度），釉层的强度已足以抵抗剩余的热应力，方可加速冷却至室温。这种严密的温度控制逻辑，有效规避了因局部温差过大导致的炸裂风险。
胎釉结合面的微观应力释放与施釉技巧
胎体与釉层的结合界面是应力集中的重灾区，施釉的厚度均匀性直接影响着冷却时的应力分布。过厚的釉层在冷却时收缩幅度更大，容易对胎体产生巨大的拉扯力；而过薄的釉层则可能无法完全覆盖胎体，导致局部应力集中。因此，粉彩绘制中讲究“薄施厚染”与“均匀覆盖”的结合，特别是在绘制浓烈鲜明的色彩时，色料中的金属氧化物含量较高，会影响釉料的熔融特性。工匠需通过多次薄涂的方式叠加色彩，确保每一层色料都能与底釉良好融合，形成致密且均匀的复合层。
此外，胎体的烧结程度也会影响最终的质量。如果胎体烧结不完全，内部存在未分解的碳酸盐或有机物，在高温下会产生气体膨胀，进而破坏釉面的完整性。因此，素烧工序的质量至关重要，它决定了胎体的孔隙率和吸水性，进而影响釉料的附着和应力传递。在实际操作中，经验丰富的工匠会通过观察素烧坯体的吸水和声音来判断其烧结状态，确保进入釉烧工序的坯体具有稳定的物理性能。这种对基础材料状态的精准把控，是防止高温骤冷开裂不可或缺的一环。
