氧化铁浆料态天目釉的铁结晶形成机理
氧化铁在釉料中扮演着核心发色剂的角色，其微观形态直接决定了天目釉最终呈现的结晶特征。当釉料处于浆料态时，氧化铁颗粒与玻璃相基质、助熔剂发生复杂的物理化学交互，这种固液界面的反应并非简单的混合，而是受到颗粒粒径、分散均匀度以及釉料化学组成中硅铝比例与碱金属含量的严格制约。在高温烧成过程中，氧化铁逐渐溶解于熔融的硅酸盐熔体中，随着温度升高和保温时间的延长，熔体的粘度降低，铁元素以二价或三价离子形式存在于熔体内部，为后续的相分离和结晶提供了物质基础。
铁结晶的生成本质上是熔体在冷却过程中发生相分离及晶核长大的动力学过程。当温度降至临界点以下，熔体中局部区域的氧化铁浓度超过饱和溶解度，析出赤铁矿或磁铁矿微晶。这一过程高度依赖于釉料的流变性能，浆料态的稳定性直接影响了釉层在施釉阶段的厚度均匀性。若浆料沉降过快或团聚，会导致釉面铁含量分布不均，进而造成结晶大小不一或发色杂乱。因此，控制浆料的细度、含水量以及添加剂的使用，是确保铁元素在釉层中呈微观均匀分布的前提，这直接关联到最终釉面是否具备深邃且层次分明的视觉质感。
釉面发色特征与氧化铁价态的关联

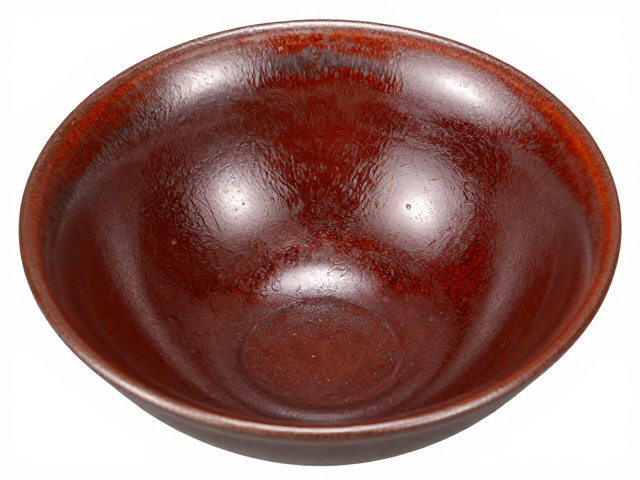

天目釉的视觉美感主要源于铁元素在不同氧化还原气氛下呈现的丰富色彩变化。在还原焰烧成环境中，釉层中的铁主要以二价铁（Fe²⁺）形式存在，二价铁对可见光中的红光和红外光有较强的吸收，透过蓝光，从而赋予釉面深邃的蓝色基调。然而，单纯的蓝色并非天目釉的唯一归宿，随着冷却过程中铁元素的进一步富集与结晶形态的演变，釉面会出现从深蓝到黑、从灰绿到金黄的复杂过渡。这种发色的细微差别，往往取决于釉料中氧化铁的具体含量以及助熔剂体系中钙、镁、钾等金属氧化物的配比。

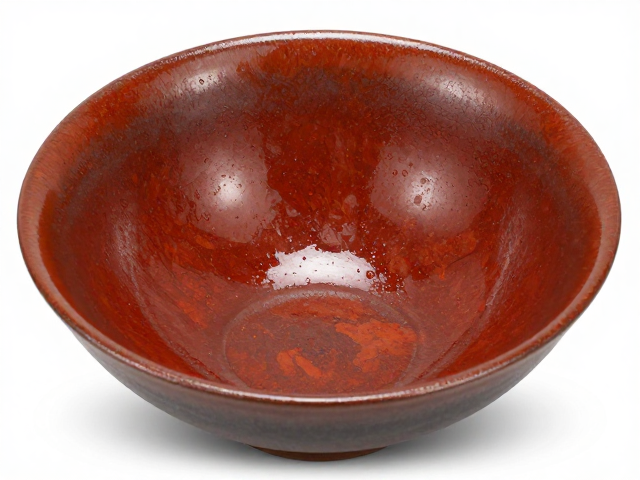

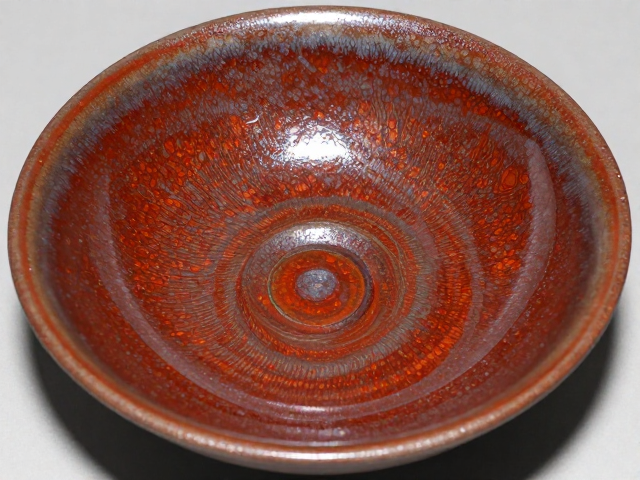

除了蓝色基调，铁结晶在釉面特定区域聚集形成微米级或亚微米级晶体时，会通过光的散射、折射和干涉效应产生独特的光学效果。例如，当釉层中形成高密度的微小赤铁矿晶体时，光线在晶体表面发生散射，使釉面呈现出类似金属光泽或油润感，即所谓的“兔毫”或“油滴”效果。若晶体较大且排列有序，则可能形成类似“曜变”的斑点状结构。这种发色并非单一颜色，而是多层结构共同作用的结果：底层为深色基釉，中层为半透明的玻璃相，表层或内部包裹着高反射率的铁结晶。不同价态铁离子（Fe²⁺与Fe³⁺）的比例及其在玻璃网络中的配位环境，共同调制出从冷色调到暖色调的丰富光谱。
浆料制备工艺对结晶均匀性的影响
浆料制备是决定天目釉结晶质量的第一道关口，其核心在于实现氧化铁在基质中的纳米级分散。传统的球磨工艺若控制不当，容易导致氧化铁颗粒团聚，形成宏观上的富铁区。在现代工艺中，通常采用湿法研磨并结合高效的分散剂，将浆料细度控制在200-300目筛余范围内，以确保颗粒分布的均一性。浆料的浓度（固含量）也是关键变量，过高的固含量会增加浆料粘度，影响施釉时的流动性，导致釉层厚度不均；而过低的固含量则增加了干燥过程中的开裂风险，并可能因水分蒸发过快影响釉面平整度。
搅拌与陈腐工艺对浆料的稳定性具有显著影响。长时间的高速搅拌可以进一步细化颗粒，促进颗粒间的物理吸附平衡，而适当的陈腐过程则有助于浆料中水分与固体颗粒的充分结合，提高浆料的触变性。在实际操作中，需根据釉料配方中的长石、石英、高岭土等不同矿物的吸水性和膨胀特性，精确计算加水量和添加剂比例。若浆料沉降速度过快，施釉时极易造成底部铁含量过高，导致烧成后釉面发黑无光或产生大面积黑斑；反之，若浆料过于稀薄，则难以形成足够的玻璃相厚度，铁结晶无法充分生长，釉面显得单薄且缺乏层次感。
烧成制度对铁结晶生长的调控
烧成过程中的升温曲线是控制铁结晶形态的核心手段。在氧化阶段，釉料中的有机物挥发及碳酸盐分解需要平稳的热环境，随后进入高温熔融期，温度通常需达到1250℃-1350℃之间，使釉料充分熔融并形成均匀的玻璃相。此阶段的保温时间至关重要，过短会导致釉面未完全玻化，铁元素无法充分溶解和迁移；过长则可能导致釉层流淌过度，结晶被拉长或破碎。降温阶段的速率决定了结晶的析出量和大小，快速降温有利于形成大量细小晶体，而缓慢降温则促进晶体长大，形成粗大的斑纹。
气氛控制在天目釉烧成中起着决定性作用。还原气氛的产生通常通过控制窑炉内的碳氢化合物比例实现，弱还原气氛有利于二价铁的生成，维持蓝色的基调；若还原过强，可能导致铁元素过度还原甚至析出游离金属铁，使釉面呈现黑色或带有金属光泽，失去天目釉特有的深邃感。此外，冷却阶段的气氛转换也会影响最终发色，部分工艺在降温初期保持弱还原，后期转为中性或弱氧化，以稳定结晶相的结构。温度曲线的每一个节点，如最高温保温时间、降温斜率及冷却终点温度，都需要根据具体釉料配方进行严密的实验验证，任何微小的偏差都可能导致结晶形态的显著差异。
缺陷分析与工艺优化策略
尽管工艺控制精细，天目釉烧成中仍常出现铁结晶分布不均、釉面气泡、缩釉或发色不正等缺陷。气泡多源于釉料中碳酸盐分解不完全或有机物残留，或在高温下气体未能及时排出。解决这一问题需优化原料预处理，确保原料充分煅烧或陈腐，并在烧成曲线中设置合理的排气阶段，使气体在釉料粘度较低时顺利逸出。缩釉现象则常由釉层与胎体结合力不足或釉面张力过大引起，可通过调整釉料中的氧化铝含量以增强粘度，或优化胎釉膨胀系数匹配来解决。
发色不正或结晶缺失往往与原料纯度或烧成温度不足有关。氧化铁原料中若含有过多杂质（如钛、锰等），会干扰铁的呈色，导致釉面发灰或发黄。因此，选用高纯度氧化铁粉至关重要。此外，窑炉温度的均匀性直接影响整窑产品的一致性，需定期校准热电偶，优化燃烧器布局，确保窑内温差控制在极小范围内。对于追求特殊结晶效果（如曜变或油滴）的工艺，还需引入计算机温控系统，精确模拟最佳冷却曲线，通过大数据记录不同温度段下的釉面变化，逐步迭代出稳定的工艺参数，以实现从经验烧成向数据驱动烧成的转变。
