紫砂泥料自然陈腐的核心机理与微观变化
紫砂泥料的自然陈腐是一项依赖时间与环境互动的物理化学过程，其本质并非简单的堆放，而是泥料内部水分与空气进行缓慢交换，促使有机质分解及矿物颗粒表面形成水化膜的过程。在宜兴丁蜀镇的传统制壶工艺中，经过破碎、研磨、过筛后的紫砂泥，需装入陶缸或密封箱，在保持湿度与温度相对稳定的环境中静置。这一阶段通常持续数月甚至数年，期间泥料中的可塑性物质会逐渐稳定，颗粒间的结合力增强，使得泥料在后续的拍打、成型过程中表现出更均匀的收缩率和更细腻的质感。
陈腐过程中的关键变量在于环境的温湿度控制，过高的湿度会导致泥料发霉变质，而过度干燥则会使泥料失去活性，导致成型困难。经验丰富的制壶艺人会通过定期翻动泥料来平衡内部湿度，确保每一部分泥料都能均匀接触空气。这种看似被动的等待，实则是让泥料中的铁质、石英、云母等矿物成分在微观层面重新排列组合，消除内应力。经过充分陈腐的泥料，其烧结后的色泽往往更加温润古朴，呈现出一种经过时间沉淀的哑光质感，这是未经陈腐或陈腐不足的泥料难以达到的物理状态。
陈腐不足与过度陈腐对泥料性能的影响
若泥料陈腐时间不足，泥料内部的水分分布不均，可塑性较差，在成型时容易出现粘手、不易修光的问题。烧制完成后，壶体表面往往显得干涩，缺乏油润感，且由于内部应力未完全释放，在温差变化较大时更容易产生细微的内裂。反之，如果陈腐环境失控，例如长期处于潮湿密闭状态，泥料中的有机质过度发酵，可能导致泥料发黑、产生异味，甚至出现“烧焦”现象，严重影响壶体的透气性和美学价值。因此，控制陈腐周期并非越久越好，而是需要根据泥料的具体品种、颗粒粗细以及当地气候特征进行精准调控。
不同矿层的紫砂泥料因其矿物成分差异，陈腐所需的时间也有显著区别。本山绿泥因含铁量相对较低，结构较为疏松，陈腐时间通常较短，约需半年至一年；而紫泥或段泥等含铁量较高、颗粒较粗的泥料，则需要更长的周期，通常需要一至三年甚至更久，以确保泥料内部达到最佳的可塑状态。这种差异性要求制作者在备泥阶段必须建立严密的记录体系，记录每次陈腐的起止时间、环境温湿度及泥料状态变化，以便在后续制作中做出准确的判断。
成型阶段的应力释放与干燥控制

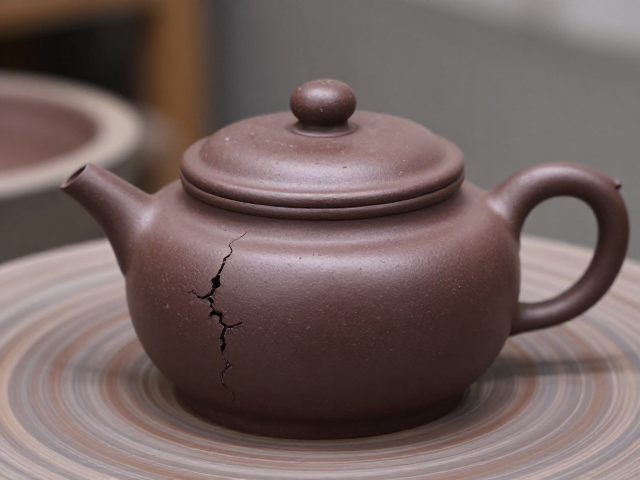

紫砂壶在手工拍打、镶接过程中，泥料内部会产生复杂的物理应力。为了减少开裂风险，成型后的壶体不能立即进入干燥程序，而需要进行一段时间的阴干。在阴干初期，壶体表面水分蒸发较快，内部水分向外迁移，若环境风速过大或温度过高，表面迅速收缩而内部尚未收缩，这种收缩差会导致壶身出现裂纹。因此，传统的干燥方式是将壶体置于通风但无直射阳光、无强风直吹的室内，利用自然湿度梯度让水分缓慢均匀逸出。
对于器型复杂、壁厚不均的壶型，干燥过程更需要精细的操作。壶嘴、壶把等连接部位是应力集中区，也是最容易开裂的地方。制作者在成型这些部位时，需确保接合处泥料紧密融合，并适当修整过渡区域，以分散应力。在干燥过程中，有时会使用湿布覆盖壶体局部，减缓特定区域的干燥速度，平衡内外收缩率。这种对水分流失速度的精准把控，是避免结构性开裂的关键步骤，也是传统紫砂工艺中“慢工出细活”的具体体现。
烧制工艺对泥料稳定性的最终决定作用

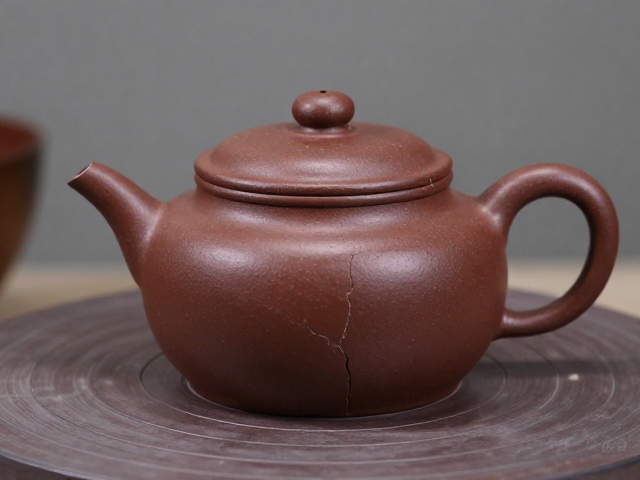

紫砂壶的烧成过程是泥料从物理变化转向化学变化的最终阶段，温度曲线的控制直接决定了壶体的最终质量。紫砂泥料的烧结温度通常在1100℃至1250℃之间，不同泥料因其含铁量和矿物成分不同，最佳烧结温度区间也有所差异。若升温速度过快，泥料内部水分急剧汽化，气体无法及时排出，会在壶体内部形成气泡或裂纹；若保温时间不足，泥料未完全烧结，壶体结构松散，吸水率过高，容易在使用中因热胀冷缩而开裂。
现代电窑或气窑虽能提供更精确的温度控制，但传统柴窑烧制中形成的还原焰效果，能使泥料中的氧化铁还原为氧化亚铁，从而呈现出独特的色泽和更致密的结构。无论采用何种窑炉，烧制过程中的升温、保温、降温曲线都需严格遵循泥料的特性。特别是在临界温度区间，需减缓升温速度，让泥料内部的化学反应充分进行，消除残余应力。烧成后的降温过程同样重要，缓慢冷却可以避免因温度骤降导致的热震裂纹，确保壶体结构的完整性。
日常使用中的养护与裂纹预防

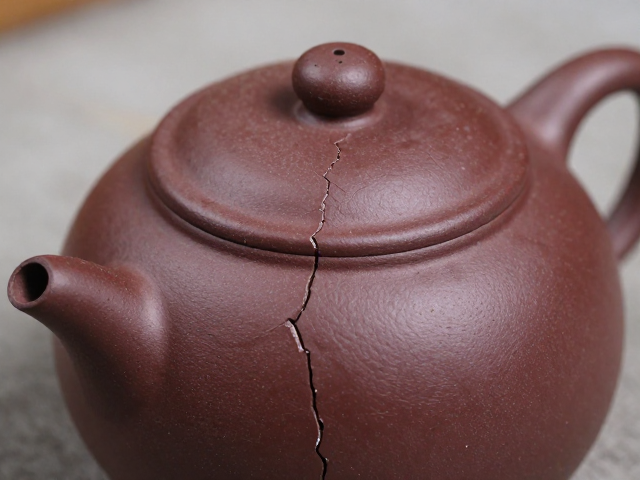

紫砂壶在使用过程中，温度的剧烈变化是导致开裂的主要外部因素。刚烧制完成的壶体，内部结构尚不稳定，建议在首次使用前进行简单的开壶处理，即用温水清洗，再注入少量清水煮沸片刻，以去除窑尘和杂质，同时让壶体适应水温变化。日常泡茶时，应避免将冷壶直接注入滚烫的开水，或将热壶立即置于冰冷的水中或桌面上，这种急冷急热的温差冲击极易导致壶体产生隐性裂纹，进而发展为实质性破损。
紫砂壶具有双气孔结构，具有一定的透气性，但也意味着其吸水后会随环境湿度变化产生微小的体积膨胀。在干燥季节或空调房内，壶体水分流失较快，若长期空置不保养，壶体可能因失水过快而产生细微裂纹。因此，定期用温水清洗壶身，并保持壶体适度湿润，有助于维持泥料的稳定性。对于已经出现细微裂纹的壶体，应停止使用，因为裂纹在使用过程中可能因应力集中而扩大，不仅影响美观，更可能导致壶体突然破裂，造成安全隐患。
