熔块釉浆比重的核心定义与检测标准
熔块釉浆的比重是衡量釉料中固体含量与液体比例的关键物理指标，直接决定了釉层在坯体表面的附着力、流动性以及最终烧成后的光泽度与平整性。在陶瓷生产工艺中，比重过高会导致釉层过厚，容易产生流釉、积釉或针孔缺陷；比重过低则会造成釉层薄脆、发色不均甚至露底现象。因此，建立严密的比重控制体系是确保釉面质量一致性的首要环节。

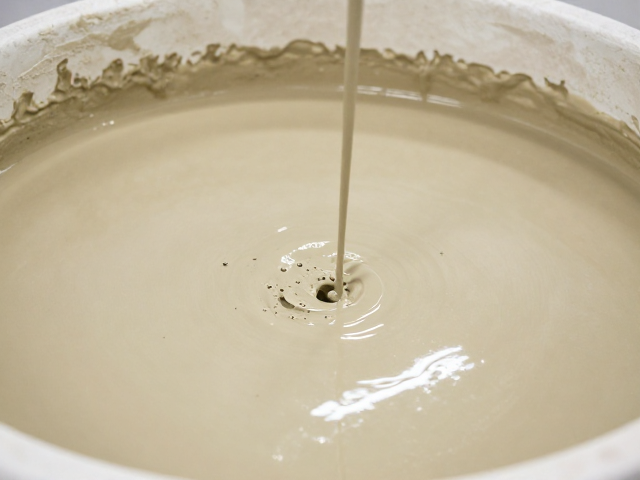

实际生产中，检测釉浆比重通常采用标准比重杯配合精密天平进行测量。将预热至室温的釉浆注入标准比重杯中，确保无气泡残留，擦干外壁后称量，通过公式计算得出精确数值。不同配方和烧成温度要求的熔块釉，其最佳比重区间存在显著差异。例如，常规高温瓷釉浆的比重多控制在1.60-1.65 g/cm³之间，而低温釉浆因配方中助熔剂比例较高，粘度相对较大，比重通常需维持在1.55-1.60 g/cm³范围内，具体数值需依据釉料配方中的二氧化硅与硼砂含量进行微调。
影响釉浆比重的关键变量与动态调整
釉浆比重并非固定不变，而是会受到研磨时间、加水比例以及环境温湿度变化的影响。研磨过程中，球磨机内的介质磨损会产生细微颗粒，增加浆料中的固体总量，导致比重缓慢上升；相反，水分在高温车间或长时间静置后会自然蒸发，若不及时补水，比重也会随之升高。此外，原料吸湿性的差异，如氧化钴或某些长石原料受潮，会在研磨初期吸收水分，导致初始检测比重偏低，需通过后续补水或延长研磨时间来平衡。
为了维持比重的稳定性，生产现场需实施“小量多次”的补水策略，并配备高精度电子秤对每批次原料进行严格称量。在研磨结束前，应取少量浆料进行细度筛余测试，若细度达标但比重偏离标准范围，应计算所需添加的水量或干料量，进行精准修正。修正后的浆料需经过充分搅拌或再次短时研磨，确保水分与固体颗粒均匀分布，避免局部浓度不均导致的烧成缺陷。
低温干燥环境对釉浆稳定性的影响机制
釉浆的保存环境对其稳定性具有决定性作用，特别是在低温干燥条件下，水分蒸发速率减缓，有助于降低釉浆中水分梯度的变化，从而减少沉淀分层现象。然而，低温干燥环境若控制不当，极易引发霉菌滋生或釉浆酸化，导致粘度异常升高或产生凝胶化现象。霉菌代谢产生的有机酸会改变釉浆的胶体性质，使釉浆变得粘稠甚至结块，严重影响施釉作业的流畅性。
针对低温干燥保存，环境温度的稳定比绝对低温更为重要。建议将釉浆储存在温度保持在15-25℃的专用仓库中，相对湿度控制在60%-70%之间。这种环境既能抑制水分过快蒸发导致的比重波动，又能避免高温导致的微生物活跃。储存容器应选择密封性良好且内壁光滑的材质，如食品级聚乙烯桶或不锈钢罐，以减少釉浆与容器壁的摩擦损耗和吸附现象，保持浆料的均匀性。
釉浆低温保存的操作规范与防腐措施
在低温干燥保存过程中，定期搅拌是维持釉浆均匀性的必要手段。建议每隔3-5天进行一次低速搅拌，搅拌速度不宜过快，以免卷入过多空气形成气泡，影响施釉效果。搅拌后需重新检测比重，若因轻微水分蒸发导致比重略有上升，可加入少量去离子水进行微调，并再次搅拌均匀。对于长期保存超过一周的釉浆，需定期检查浆面是否有结皮现象，若有，应及时去除结皮部分，防止其混入浆体影响釉面质量。
防腐处理是低温保存釉浆不可忽视的一环。可在釉浆中添加适量的工业防腐剂，如苯甲酸钠或山梨酸钾，添加比例需严格遵循化学品安全使用规范，通常控制在0.05%-0.1%之间。添加防腐剂后，需充分搅拌混合均匀。此外，储存容器应加盖密封，减少与空气中灰尘和微生物的接触。对于大型储浆池，可安装循环泵系统，在非生产时段定期低速循环，防止釉料静置沉淀，确保每次取用时釉浆性质的均一性。
