结晶釉的热力学基础与晶体生长机制

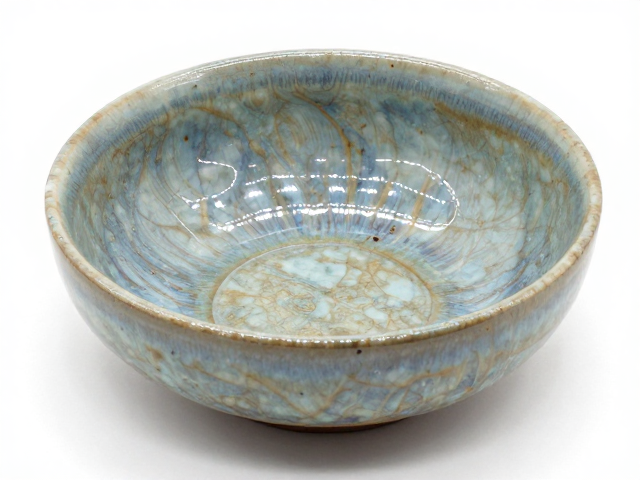

结晶釉的核心魅力源于其在高温烧制过程中，釉料内部析出并生长的金属晶体，这些晶体在冷却过程中固定下来，形成了类似冰花、雪花或珊瑚的自然纹理。这一过程并非简单的颜色堆砌，而是严格遵循材料科学中的相变原理。釉料配方中必须含有适量的成晶剂，如氧化锌、氧化钛、氧化镁或氧化铁等，它们在高温熔融状态下溶解于硅酸盐熔体中，随着温度降低，熔体的饱和度发生变化，促使晶体从液相中周期性析出。

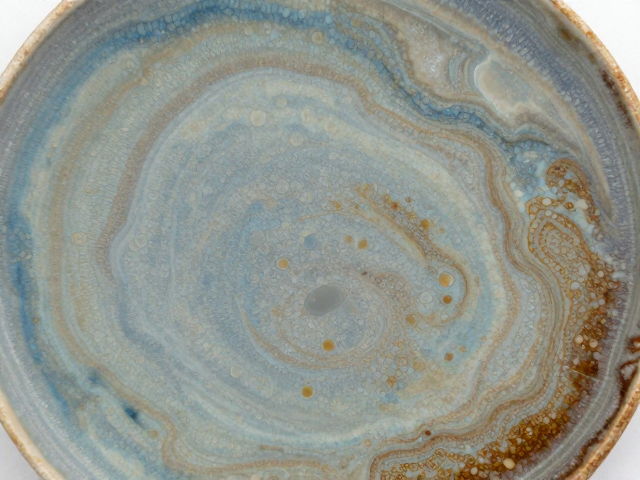

晶体生长的形态与釉料的粘度、表面张力以及冷却速率有着严密的逻辑联系。当釉料处于高温阶段，熔体粘度较低，有利于晶体核的形成与初期生长；而在降温阶段，粘度的迅速增加会限制晶体的无序蔓延，使其保持特定的几何形态。不同金属氧化物作为着色剂，不仅影响最终呈现的色彩，还会改变釉料的结晶习性。例如，氧化铁常引导出游离铁晶体的形成，而铜或钴则更多影响背景色相，二者共同作用，决定了最终视觉效果的层次感与深度。
金属氧化物在色彩体系中的显色逻辑
在结晶釉的色彩版图中，过渡金属氧化物扮演着决定性的角色，它们通过电子跃迁吸收特定波长的光，从而呈现出丰富的视觉语言。氧化铁是构建大地色系的基础，微量存在可产生黄褐色调，适量增加则能引发深红、黑褐乃至深邃的墨色，其显色稳定性极高，常作为底色或主要晶体着色元素。氧化钴则以其强烈的蓝色穿透力著称，即便在低浓度下也能提供深邃的靛蓝背景，为白色或浅色晶体提供强烈的视觉对比，是打造高冷风格纹理的关键变量。
除了基础色调，氧化铜和氧化锰等元素赋予了釉面更复杂的中间色域。氧化铜在还原气氛下可呈现翡翠般的绿色，而在氧化气氛中则偏向于红褐色或黑色，这种气氛敏感性使得调色过程充满变数。氧化锰常用来调配紫红色或深褐色，其色调较为沉稳，常用于模拟岩石或树皮的自然肌理。在实际操作中，这些氧化物并非孤立存在，它们之间的相互作用会产生协同或抑制效应，例如铁与钛的组合常能增强晶体的清晰度，而钴与铁的混合则可能抑制晶体生长，转而形成均匀的色层，这种微观层面的化学博弈构成了色彩搭配的底层逻辑。
釉料配方与烧成曲线的精准调控
色彩与纹理的最终呈现，高度依赖于釉料配方的科学构建与烧成曲线的精确执行。基础釉料通常由石英、长石、高岭土及助熔剂组成，其二氧化硅与氧化铝的比例直接决定了釉面的硬度与光泽度，进而影响晶体生长的空间。成晶剂的添加比例需经过严密的计算，过少则晶体稀疏，纹理松散；过多则可能导致釉面开裂或流淌失控。现代实验中，常采用X射线荧光光谱分析技术对原料成分进行定量检测，确保每批次配方的元素含量处于既定区间，这是实现色彩一致性的技术前提。
烧成曲线是激活釉料潜能的钥匙，升温速率、最高温度、保温时间及降温速率共同构成了晶体生长的“时间胶囊”。最高温度需精确控制在成晶剂开始熔融但未完全沸腾的区间，通常位于1200℃至1300℃之间，具体数值因配方而异。保温阶段允许晶体充分生长，时间越长，晶体越大，但过长的保温可能导致晶体过度融合，失去纹理细节。降温阶段尤为关键，快速降温可保留细小的冰裂纹理，而缓慢降温则利于大型片状晶体的发育。通过调整冷却阶段的斜率，工匠可以像编写代码一样，精准调控最终纹理的疏密与大小，实现从细碎雪花到大块冰花的视觉切换。
视觉美学中的对比与和谐法则
在结晶釉的艺术表达中，色彩搭配严格遵循视觉心理学中的对比与和谐原则，旨在通过强烈的视觉冲击或柔和的过渡引发观者的情感共鸣。高对比度搭配通常利用互补色或冷暖色系的并置，例如深蓝背景上的白色铁晶，或黑底上闪烁的金黄色晶体。这种强烈的反差能够瞬间抓住视觉焦点，突出晶体的几何美感，营造出冷静、深邃且富有张力的艺术氛围。此类搭配要求背景色足够纯净，以衬托晶体的通透感，避免杂色干扰视觉判断。
相比之下，和谐色调搭配则侧重于相似色的渐变与融合，如不同深浅的绿色晶体在翠绿背景下的层层叠叠，或米黄、浅褐、赭石色调在暖色系釉面上的自然过渡。这种搭配方式模拟了自然界中风化岩石或枯木的质感，强调材质的真实感与岁月的沉淀感。和谐色调的成功依赖于釉料中多种氧化物比例的微妙平衡，以及烧成过程中温度场的均匀分布，任何局部的温度偏差都可能导致色块断裂或色彩失真，因此对烧成环境的稳定性提出了极高要求。
环境因素与成品率的控制策略
实验室环境下的色彩实验会显著受到窑炉气氛、装载方式及温度场分布的影响，这些因素直接关联着最终成品的色彩表现与纹理完整性。窑内气氛分为氧化焰与还原焰，气氛的变化会改变金属氧化物的价态，从而引发显著的色彩偏移。例如，铜在还原气氛中呈绿色，而在氧化气氛中呈红色，这种不可逆的化学变化要求实验者必须在烧制前明确气氛设定，并通过热电偶实时监测窑内气氛指标，确保色彩生成的化学路径符合预期。
装载方式决定了釉面受热与受热的均匀性，平铺、立放或堆叠等不同方式会导致热量传递路径的差异，进而影响晶体生长的均匀度。在大规模实验中，常采用标准化匣钵与固定装载模型，以消除因位置不同导致的温差误差。此外，釉层的厚度控制也是关键变量，厚釉层有利于晶体充分生长，但过厚易导致流釉或塌陷；薄釉层则纹理细腻，但色彩饱和度可能不足。通过千分尺精确测量釉浆厚度，并结合多次重复实验验证，能够建立釉层厚度与色彩饱和度之间的量化关系，为后续稳定生产提供数据支撑。
