釉浆沉淀与分散剂的化学作用机制

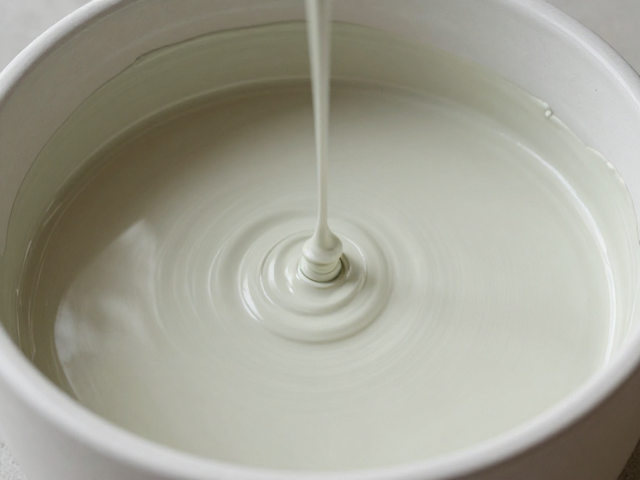

在陶瓷工艺中，釉浆的稳定性直接决定了成品表面的致密程度与光泽表现。釉料原料多为天然矿物或化学盐类，颗粒粒径差异较大，静置过程中极易因重力作用发生分层沉淀。这种现象会导致施釉时上下层釉料浓度不均，进而引发烧成后的色差或针孔缺陷。为了维持釉浆的悬浮状态，分散剂成为关键助剂，其核心原理是通过吸附在陶瓷颗粒表面，形成静电斥力或空间位阻，从而阻止颗粒间的团聚与沉降。
常用的分散剂包括硅酸钠、水玻璃以及各类高分子有机聚合物。硅酸钠能提高釉浆体系的pH值，增强颗粒表面的负电荷，利用同种电荷相斥的原理保持悬浮；而高分子分散剂则通过长链分子缠绕在颗粒周围，产生物理屏障。在实际操作中，分散剂的添加量需经过严密的流变学测试，过量添加可能导致釉浆过稀、流动性过大，造成施釉后流釉或堆积；添加不足则无法克服颗粒间的范德华力，沉淀现象依然严重。
大件器物成型与干燥过程中的应力控制

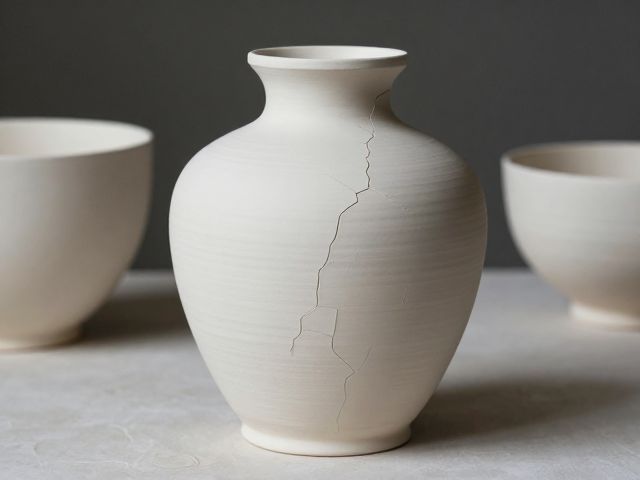

大件陶瓷器物因其体积庞大、壁厚相对较厚，在成型及干燥过程中面临着严峻的应力挑战。随着水分从坯体表面向内部迁移，坯体不同部位会产生收缩差异，这种不均匀收缩会在内部形成拉应力。当拉应力超过坯体的屈服强度时，裂纹便会悄然产生。特别是在泥料含水率较高的阶段，水分蒸发速率过快是导致开裂的主要诱因，因此控制干燥环境的气流速度和温度至关重要。
为了降低开裂风险，工匠通常采用分段干燥法，即在成型初期将器物置于湿度较高、气流缓慢的环境中，使水分平缓排出。随后逐步降低环境湿度，加速表面干燥，但需避免阳光直射或强风直吹。此外，坯体的结构设计也会影响应力分布，例如在转角处设置圆弧过渡而非直角，能有效分散局部应力集中。对于特大型器物，有时还需在坯体内部嵌入支撑骨架，或在干燥过程中定期翻转，确保各部位受力均匀，减少因重力导致的变形和开裂。
施釉工艺对防止裂纹的影响策略
施釉环节的操作细节会显著影响釉层与坯体的结合状态，进而影响成品是否开裂。釉浆的粘度和比重需与坯体的吸水率相匹配。如果釉浆过稀，渗透过快，会在坯釉界面形成过厚的结合层，烧成时因体积变化不一致而产生应力；如果釉浆过稠，则附着不均，局部过厚处冷却时收缩大，易形成龟裂。因此，通过调整釉浆浓度，使其在浸釉或浇釉时能形成均匀且厚度适中的液膜，是防止裂纹的重要步骤。
对于大件器物，浇釉和荡釉比浸釉更容易控制釉层厚度，避免局部堆积。在施釉过程中，需确保坯体表面清洁无粉尘，因为杂质会阻碍釉料与坯体的结合，形成薄弱点。此外，施釉后的干燥过程同样需要谨慎，湿釉坯在干燥时若表面结皮过快，内部水分无法逸出，会在内部产生巨大的膨胀应力，导致釉面开裂或坯体破裂。因此，施釉后应置于阴凉通风处自然阴干，待釉层完全干燥定型后方可入窑烧制。
烧成曲线与冷却阶段的热应力管理
烧成过程中的升温与冷却曲线是决定大件器物是否开裂的最终环节。在低温阶段（室温至300℃），坯体内的残余水分和结晶水排出，体积变化较大，需缓慢升温以释放应力。进入高温阶段（800℃以上），坯体开始烧结，体积进一步收缩，若升温过快，内外温差过大，极易引发炸裂。因此，大件器物通常采用阶梯式升温，特别是在石英晶型转变点（约573℃）附近，需设置保温或极慢速升温段，以消除石英相变带来的体积突变应力。

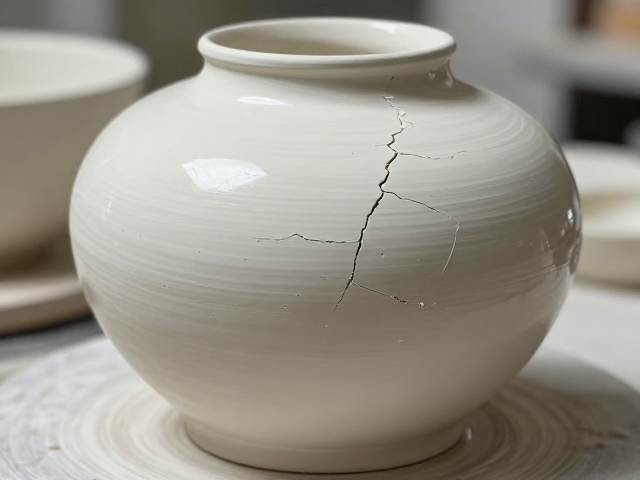

冷却阶段同样不可忽视，快速冷却会导致釉层表面迅速收缩，而内部仍处于较高温度，这种温差会在釉层中产生巨大的压应力，可能导致釉裂或坯体开裂。对于大件器物，通常建议在最高温度点后设置一段缓慢冷却期，使器物内外温度趋于一致，然后再进行正常冷却。此外，窑炉内的气氛控制也会影响釉面的最终状态，还原焰或氧化焰的选择需根据釉料配方严格设定，以确保釉料中金属氧化物的呈色稳定，避免因气氛波动导致的釉面缺陷。
