窑火中的铁元素迁移与结晶基础
氧化铁天目釉的核心魅力源于高温下铁元素在釉层内部的复杂物理化学变化。当含铁量较高的釉料在1200℃至1300℃的还原气氛中熔融时，氧化铁并未完全转化为均匀的铁硅酸盐玻璃相，而是以微晶形式析出。这种析出过程受釉料粘度、冷却速率以及窑内气氛波动的影响极大。铁离子在釉液中发生扩散，当局部浓度超过饱和极限，便形成赤铁矿或磁铁矿的微小结晶核。这些结晶核并非静止存在，它们在釉层流动中不断生长、碰撞、合并，最终形成肉眼可见的斑点或流纹。
釉面的微观结构决定了宏观视觉效果的稳定性。天目釉的基底通常呈现出深邃的黑褐色或青黑色，这是由于釉中富含铁、钛等着色元素，在还原焰作用下形成低铁硅酸盐玻璃相。在这个连续的玻璃基质中，分散着高反射率的金属氧化物微晶。光线照射到釉面时，部分光线被玻璃相吸收，部分光线则在微晶表面发生反射和散射。这种光与物质的相互作用，使得斑点呈现出金属光泽或晕彩效果，而非简单的颜色堆砌。理解这一基础机制，是解读窑变纹理的前提。
斑点形态的成因与窑变控制

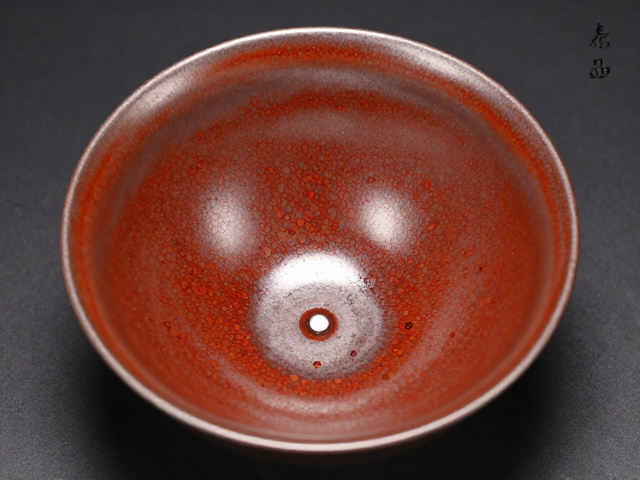

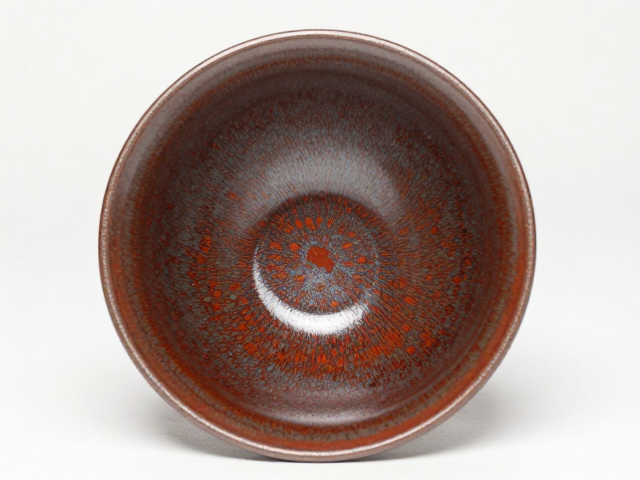

铁结晶斑点的形态多样，包括兔毫、油滴、曜变等，其形成直接取决于冷却阶段的温度梯度。在降温过程中，釉料的粘度迅速增加，铁元素的扩散能力受限。如果冷却速度较慢，铁晶体有充足时间生长为大颗粒的圆形或椭圆形油滴；若冷却较快，晶体生长受限，则可能形成细长的兔毫状条纹。窑炉内的局部气氛差异也会导致同一件器物表面出现不同的结晶形态。例如，靠近火焰口或燃料堆积处，局部还原气氛更强，铁元素更易保持低价态，从而促进黑色基底的形成；而氧化气氛较强的区域，则可能诱发红色或褐色的氧化铁结晶。
窑变纹理的不可复制性正是其艺术价值所在。工匠无法像工业生产那样精确控制每一个微晶的大小和分布，只能通过调整釉料配方、施釉厚度以及装窑位置来设定大致范围。釉层厚度会影响釉在高温下的流动性和铁元素的浓度分布，厚釉处铁元素富集，易形成大斑点；薄釉处则可能呈现均匀色泽。此外，胎体的吸釉率也会影响釉层的最终状态，多孔胎体吸走部分釉料，改变了釉层的化学成分比例，进而影响结晶行为。这种多重变量的耦合，使得每一件天目釉作品都拥有独一无二的纹理特征。
釉色形成的光学机制与视觉呈现
天目釉的深邃黑色并非单一色素的结果，而是多重光学效应叠加的产物。在微观层面，釉层中存在大量亚微观尺度的气泡和微晶结构。当光线进入釉层，会在气泡与玻璃基质的界面处发生折射和散射。由于铁氧化物微晶对可见光具有较强的吸收能力，尤其是对蓝绿光波段，使得反射光中红光成分相对较多，从而在视觉上呈现出暖色调的黑色或褐色。这种颜色表现具有强烈的方向性和角度依赖性，观察者视角的变化会导致釉面颜色和光泽度的显著改变。
金属光泽的产生源于微晶表面的光滑度及其对光线的镜面反射。当铁结晶生长为较大的片状或球状结构，且表面平整时，光线像照射金属表面一样发生规则反射，形成类似金银或铜器的金属光泽。这种效果在油滴天目中尤为明显，每一个“油滴”都是一颗独立的微型透镜和反射镜。随着结晶尺寸的增大，反射光的强度增加，斑点的立体感增强。然而，若结晶表面粗糙或与其他相混合，光线发生漫反射，金属光泽减弱，斑点则呈现哑光或丝绒质感。这种光学特性的细微差别，构成了天目釉丰富而细腻的视觉层次。
