釉料与青花料的化学相容性基础

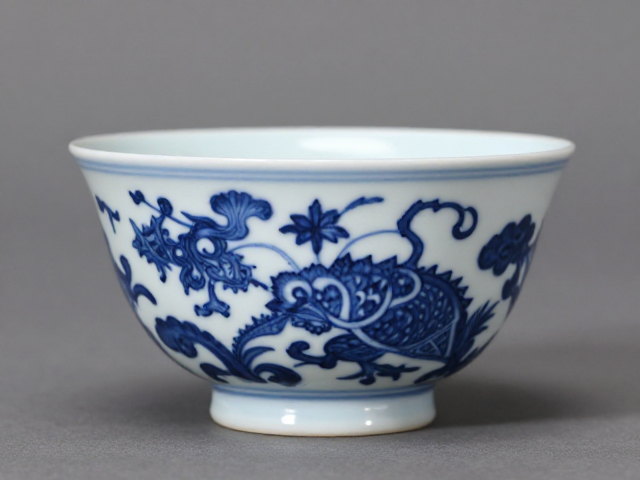

青花绘制后施透明釉，核心在于钴料与硅酸盐釉层的物理化学结合。传统高温釉主要成分为石英、长石和石灰石，在高温熔融状态下形成玻璃相，而青花料中的氧化钴则作为着色剂分散于其中。若釉层配方中的碱金属氧化物含量过高，极易导致钴料过度挥发或发生迁移，进而破坏纹饰的清晰度。因此，釉料的粘度与表面张力必须经过精确计算，以确保其在烧成过程中能均匀覆盖在彩绘表面，既不透料也不滞料。

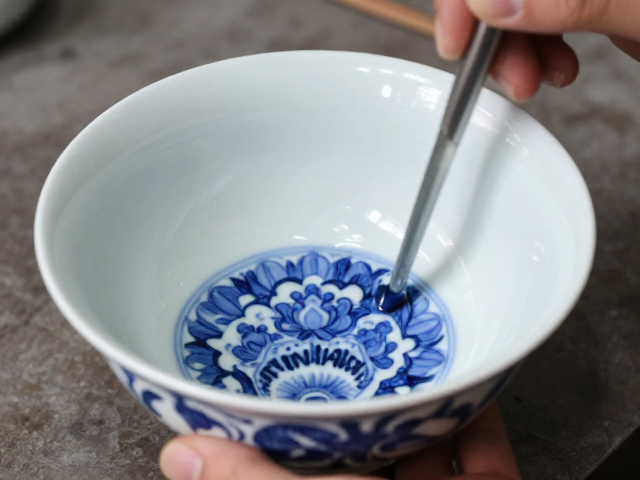

料头，即青花料中未完全研磨或与釉层结合不紧密的颗粒堆积处，其状态直接反映了绘制工艺中的关键控制点。在素坯上绘制时，料头的大小与分布影响着釉层的流动轨迹。若料头过大且分布不均，高温下釉液流动受阻，容易在料头边缘形成积釉或缩釉现象，导致纹饰边缘模糊或出现白色瑕疵。相反，控制适宜的料头浓度与厚度，有助于釉层在烧结过程中形成平滑过渡，使青花发色更加沉稳均匀，这是传统青花工艺中“分水”技法得以呈现的基础条件。
烧成过程中的物理反应与呈色机制
在1200至1400摄氏度的还原焰中，釉料与青花料经历复杂的物理化学反应。此时，釉料熔融成液态，青花料中的钴离子逐渐溶入釉层玻璃相中。这一过程并非简单的混合，而是涉及晶格结构的重组。若升温速率过快，釉层表面张力变化剧烈，可能导致料头处的釉层破裂，形成针孔或气泡。同时，还原气氛中的碳分子与钴离子相互作用，决定了青花的最终色调。若还原气氛不稳定，钴料中的铁杂质可能被氧化，导致发色偏灰或发黑，直接影响作品的艺术价值。
料头在烧成过程中的微观结构变化，对最终呈色具有显著影响。较大的料头在熔融初期可能形成局部高浓度的钴区，随着釉液的流动，这些区域会逐渐向周围扩散。若釉层流动性适中，钴离子能均匀分散，呈现出层次丰富的蓝色；若釉层过稀，钴料过度扩散，纹饰边界模糊，失去立体感。此外，料头中的结合剂在高温下分解挥发，若挥发速度与釉层固化速度不匹配，可能在纹饰内部留下微小的空洞或裂纹，这些微观缺陷在强光下尤为明显，是鉴别工艺水平的重要细节。
工艺控制对成品质量的影响
绘制环节的料头控制需严格遵循传统规范，通常要求料色浓淡有致，过渡自然。工匠通过调节料水的比例，控制料头的堆积形态，使其在施釉后能形成理想的视觉效果。若料头过稀，釉层覆盖后纹饰淡薄，缺乏韵味；若料头过浓，则易导致釉层开裂或剥落。因此，绘制时的笔触力度与速度，直接影响料头的分布均匀度，进而影响釉层的流动状态。这一过程需要极高的经验积累，无法完全通过现代仪器精确量化，体现了手工技艺的核心价值。
施釉后的干燥与烧成环境，是决定青花最终品质的关键环节。釉层在干燥过程中需避免快速失水，否则易产生裂纹，影响釉面完整性。烧成时，窑内温度曲线的稳定性至关重要。若温度波动较大，釉料与青花料的反应速率不一致，可能导致色差或变形。此外，窑内气氛的均匀性也会影响料头的呈色效果。若局部气氛过强，钴料过度还原，发色深沉发黑；若气氛不足，则发色浅淡。因此，精确控制窑炉参数，是确保青花釉面光洁、发色纯正的必要条件。
