羧甲基纤维素在釉浆中的分散机制与沉淀诱因

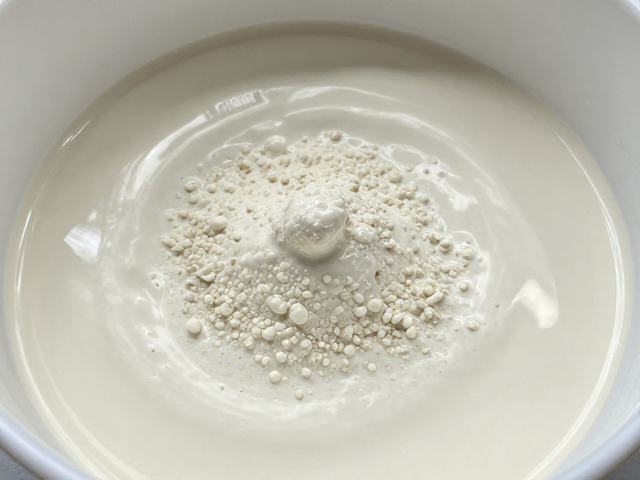

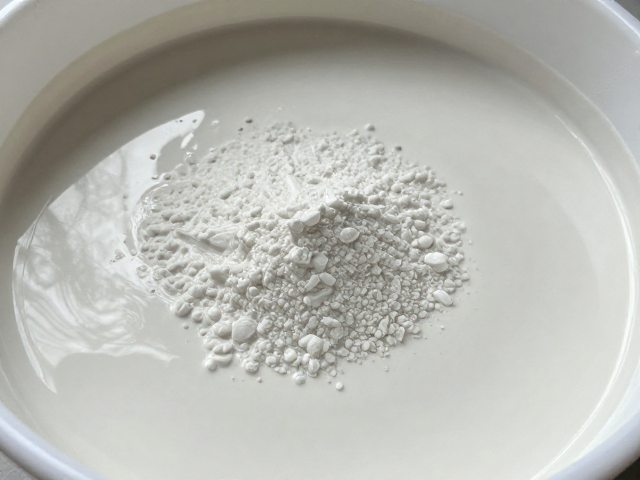

陶瓷釉料制备过程中，羧甲基纤维素钠（CMCS）常作为关键粘结剂与悬浮稳定剂被引入釉浆体系。然而，当CMCS分子链上的羧基（-COO⁻）与釉浆中常见的二价金属离子（如Ca²⁺、Mg²⁺、Ba²⁺）发生离子交换或络合反应时，会生成难溶性的金属羧酸盐沉淀。这种微观层面的沉淀现象不仅破坏了釉浆的流变特性，导致悬浮稳定性下降，还会在施釉后形成针孔、缩釉等表面缺陷，直接影响成品的白度与光泽度。
分散剂的核心作用在于通过空间位阻或静电排斥效应，阻止CMCS分子链与金属离子的直接结合，从而维持釉浆体系的胶体稳定性。在实际生产场景中，完全依赖CMCS自身的亲水基团难以克服高浓度金属离子环境下的絮凝趋势。引入高效的分散剂能够改变颗粒表面的Zeta电位，增强釉料颗粒间的排斥力，使CMCS分子更均匀地包裹在釉料颗粒表面，形成稳定的保护层，从而从机理上切断沉淀形成的路径。
分散剂选型与添加策略的关键参数
选择分散剂时需重点考量其分子量结构与官能团特性，聚丙烯酸钠（PAA）及其改性衍生物因具备优异的螯合能力与分散性能，常被用于处理含钙、镁较高的釉浆体系。分散剂的添加量并非越多越好，过量添加会导致釉浆粘度异常升高或引入过多的钠离子，进而影响釉面性能。通常建议通过小试确定最佳添加区间，多数工业案例显示，分散剂占釉料总重的比例控制在0.05%至0.3%之间能取得较好的平衡效果，具体数值需依据釉料配方中的金属离子含量进行微调。
添加顺序对分散效果具有显著影响。将分散剂预先溶解于釉浆水中，或在球磨初期加入，有助于其充分分散并与釉料颗粒表面发生物理吸附或化学作用。若在后期调整粘度时直接加入，分散剂可能无法有效渗透到颗粒间隙，导致分散不均。此外，分散剂的pH适应性也是一大考量因素，部分分散剂在碱性环境下效果更佳，而CMCS在中性或弱碱性环境中稳定性较高，因此需确保分散剂与CMCS在特定pH值范围内能协同工作，避免因酸碱环境差异引发新的絮凝或降解问题。
工艺控制与防沉淀的协同管理
除了分散剂的化学作用，物理工艺参数的优化同样不可或缺。球磨时间的控制直接影响釉料颗粒的细度与分散均匀性，过粗的颗粒会增加沉淀风险，而过细则可能增加比表面积，导致CMCS吸附量增加，进而提高釉浆粘度。建议通过激光粒度仪监测釉浆D50值，确保其在目标范围内（通常为3-10微米，视具体釉种而定），同时配合适当的搅拌速度，维持釉浆在储存与输送过程中的动态稳定，防止静置沉淀。
环境温湿度变化会显著影响釉浆中水分蒸发速率与CMCS的溶解状态，进而影响分散剂的效果。在高温高湿环境下，CMS吸湿性强，易导致釉浆含水量波动，建议建立严密的车间环境监控系统，保持生产环境的相对稳定。此外，原料的预处理质量至关重要，若基础釉料中含有大量杂质或未经充分洗涤，残留的微量金属离子可能消耗分散剂，降低其有效浓度。因此，定期检测釉浆中游离金属离子含量，并结合滴定分析监控CMCS的残留活性，是维持釉浆长期稳定性的必要手段。
