石英在复合材料中的热膨胀调控机制
石英作为一种常见的无机非金属材料，其显著特性在于极低的热膨胀系数。在聚合物基体或陶瓷复合材料中引入石英填料，主要利用这一物理特性来抵消基体材料在温度变化时产生的尺寸不稳定现象。当环境温度升高时，大多数高分子材料会发生显著的膨胀，而石英颗粒因其晶体结构的稳定性，体积变化微乎其微。这种差异使得复合材料整体能够保持较好的尺寸精度，特别是在需要应对冷热交替环境的应用场景中，石英的加入能够有效减少因热应力导致的开裂或变形。
从微观结构来看，石英颗粒与基体材料的结合状态直接影响最终的热性能表现。高纯度的熔融石英或结晶石英粉末在分散于树脂或塑料体系中时，若界面结合良好，能形成有效的应力传递网络。实验观察显示，随着石英填料含量的增加，复合材料的线性热膨胀系数呈下降趋势。这种下降并非线性关系，而是受到颗粒粒径分布、形状因子以及表面处理工艺的影响。通过优化石英的添加比例，工程师可以在保证材料机械强度的同时，精准调控其热行为，使其更接近于相邻连接部件的热膨胀需求。
试片制备与实验环境控制

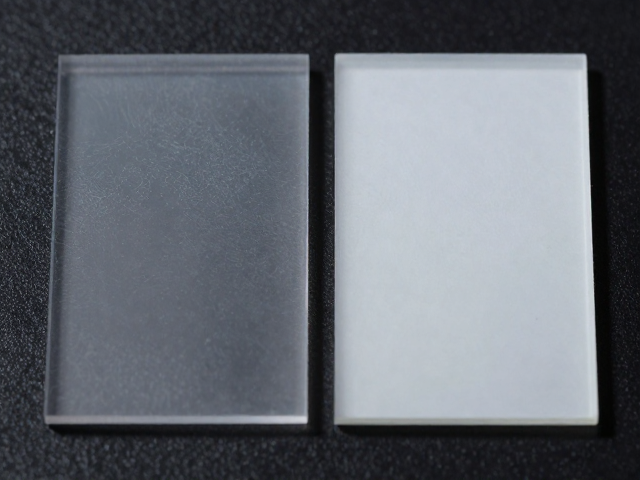

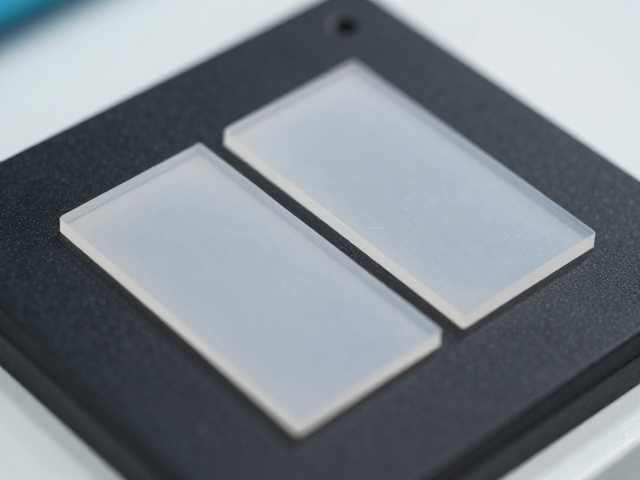

进行热膨胀系数测试前，试片的制备必须严格遵循标准化流程，以确保数据的可重复性和准确性。通常选用注塑或模压成型的方式制作标准哑铃型或矩形试片，这一过程需要精确控制注射压力、保压时间和模具温度，以避免内部残留应力干扰测试结果。试片表面应保持平整无瑕疵，厚度均匀性需通过千分尺进行多点测量确认。在实际操作中，基体材料的选择往往基于其应用场景，例如聚碳酸酯或环氧树脂，这些材料本身具有较高的热膨胀系数，因此对石英填料的调控效果更为敏感，便于观察对比差异。
实验环境的控制是获取真实数据的关键环节。热膨胀测试通常在程控高温炉或动态热机械分析仪中进行，升温速率一般设定为5℃/min或10℃/min，以确保样品内部温度梯度最小化。测试过程中，惰性气体保护可防止材料在高温下发生氧化降解，从而改变其物理性质。温度范围通常覆盖从室温至材料玻璃化转变温度（Tg）以上的一段区间，例如从25℃升至150℃或更高，具体取决于基体材料的耐热等级。为了消除仪器本身的热漂移误差，空白对照实验需定期执行，确保位移传感器和加热系统的稳定性处于最佳状态。
数据对比与微观结构分析
通过对比不同石英添加比例下的试片数据，可以清晰观察到热膨胀系数的变化规律。以常见的30%石英填充聚碳酸酯为例，其热膨胀系数相较于纯聚碳酸酯显著降低，降幅可达30%-50%，具体数值取决于石英的粒径和表面处理情况。在显微镜下观察断裂面或抛光截面，可以发现石英颗粒均匀分散在基体中，无明显团聚现象。这种均匀分散有助于应力在材料内部均匀分布，避免局部应力集中导致的早期失效。数据曲线显示，在低温区间，复合材料的膨胀行为与纯基体差异较大，而在高温接近Tg时，基体软化使得石英的约束作用相对减弱，但整体膨胀幅度仍远低于未填充样品。
微观结构的进一步分析揭示了石英与基体界面的相互作用对热性能的贡献。利用扫描电子显微镜（SEM）观察界面区域，若发现界面结合紧密且无空隙，说明石英与基体间的范德华力或化学键合良好，这有利于热量传递和应力分散。相反，若界面存在脱粘或孔隙，则会导致局部热阻增加，甚至在热循环中引发微裂纹，进而影响尺寸稳定性。此外，石英颗粒的取向性也会影响测试结果，特别是在经过注塑剪切力作用后，片状或纤维状石英可能产生一定程度的取向，导致材料在不同方向上的热膨胀系数出现各向异性，因此在数据分析时需结合试片的成型方向进行综合考量。
