结晶釉的物质基础与晶体生长逻辑
结晶釉并非传统意义上的单一色釉，其核心在于釉料配方中引入了过量的成晶剂，如氧化锌、氧化铅、氧化钛或氧化铁等金属氧化物。这些成分在高温熔融状态下进入液相，当温度降低至临界点时，过饱和溶液中的溶质开始析出，形成固态晶体结构。这一过程严格遵循材料科学中的相变原理，晶体的种类、形态及大小直接取决于釉料中金属氧化物的比例以及冷却过程中的热力学变化。例如，锌系结晶釉倾向于形成六角形的片状晶体，而钛系则更容易呈现树枝状或针状结构，这种微观层面的化学重组构成了宏观纹理的物质基础。
釉层的厚度与流动性是决定晶体能否自由生长的关键变量。过薄的釉层无法提供足够的空间让晶体充分舒展，导致纹理细碎杂乱；而过厚的釉层虽有利于晶体生长，却极易因重力作用导致釉面流淌不均，甚至引发粘匣或变形。在实际操作中，工匠通常通过调整釉浆的颗粒细度来控制粘度，确保釉面在熔融期保持适度的流动性。这种对物料物理性质的精准把控，是获得层次分明、边界清晰纹理的前提，任何关于“随意涂抹”或“无需计算”的说法均违背了陶瓷材料的基本物理特性。
温度曲线对晶体成核与生长的调控
烧成过程中的升温与降温曲线是决定结晶釉最终面貌的核心变量，尤其是降温阶段的温度控制，直接对应着晶体成核与生长的动力学过程。当窑内温度升至釉料完全熔融的峰值温度（通常在1250℃至1300℃之间，具体视配方而定）后，必须执行缓慢降温程序。这一阶段被称为“等温结晶期”，此时釉料处于粘稠的半熔融状态，晶体开始在液相中成核。降温速率越慢，晶体生长所需的时间越长，析出的晶体体积通常越大，纹理也更为舒展大气；反之，快速降温会导致晶体生长时间不足，形成细密且微小的颗粒状纹理。
除了降温速率，最高温度的保持时间（保温时间）影响着釉面的平整度与晶体的初始状态。保温时间过长可能导致晶体过度溶解或釉面过度流淌，破坏纹理的立体感；保温时间不足则可能导致釉面未完全玻化，出现针孔或气泡，影响晶体的附着力与光泽。工匠需要根据窑炉的热工性能（如升温速率、窑内温差分布）制定严密的烧成制度。例如，对于大型厚胎器物，由于热传导需要时间，降温阶段需设置更长的等温平台，以确保整件器物各部位晶体生长的一致性。这种对热工制度的精确计算，是区分普通釉面与高品质结晶釉的关键所在。
窑内气氛与冷却速率对显色与形态的影响
烧成气氛（氧化或还原）会改变釉料中金属氧化物的化学状态，进而影响晶体的颜色与生长习性。在氧化气氛下，铁元素主要以三价铁形式存在，结晶釉常呈现黄褐色、金黄色或红褐色的晶体，如铁结晶釉；而在还原气氛下，铁元素可能转化为二价铁，晶体颜色可能偏向青绿或深黑。此外，气氛还会影响釉料的粘度和表面张力，从而间接影响晶体的形态。不同的成晶剂对气氛的敏感度不同，例如钛系结晶釉对气氛变化相对不敏感，而铁系或铜系结晶釉则对窑内氧分压的变化极为敏感，微小的气氛波动都可能导致纹理颜色的显著差异。
冷却过程中的降温速率不仅影响晶体大小，还影响晶体的解理面反射光线的能力，从而影响整体的视觉质感。缓慢冷却有助于形成表面光滑、棱角分明的晶体，光线在晶体表面发生规则的反射与折射，呈现出晶莹剔透的视觉效果；若冷却过快，晶体表面可能变得粗糙或形成不规则的枝晶，光线散射增强，纹理显得朦胧或暗淡。此外，出窑后的自然冷却过程中，釉层与胎体的收缩率差异可能在晶体周围形成微小的应力裂纹或特定的色彩晕染，这种由物理应力导致的微观结构变化，也是结晶釉自然纹理中不可复制的偶然美感来源。
施釉工艺与器物造型对纹理呈现的从属关系
施釉的方式（浸釉、荡釉、喷釉或刷釉）决定了釉层的初始分布状态，进而影响高温下釉料的流动路径和晶体的聚集方式。浸釉法通常能获得厚度均匀的釉层，有利于晶体在整体表面均匀分布；喷釉法则容易形成厚度不均的渐变效果，晶体可能在厚釉处密集生长，在薄釉处置于未生长状态，形成虚实相间的视觉效果。刷釉和荡釉则更难控制厚度一致性，往往需要工匠具备极高的经验判断能力，通过多次薄涂来积累釉层，这种方式更容易在器物局部形成独特的肌理变化，但也伴随着较高的因釉层不均导致烧成失败的风险。

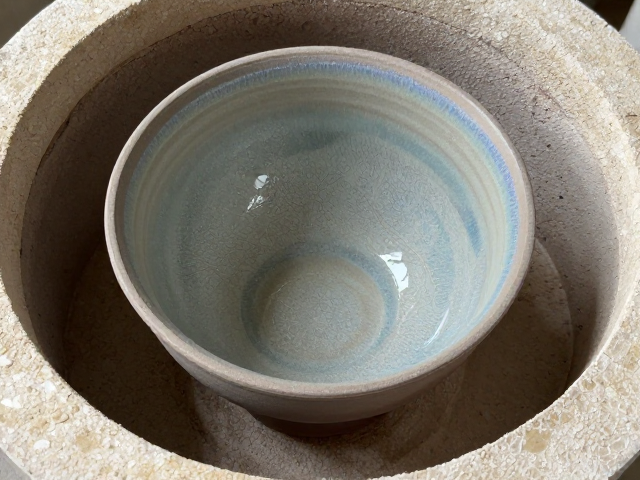

器物的造型与摆放方式会影响窑内热流的分布以及釉料在高温下的受力情况。平坦表面上的釉料受热均匀，晶体生长相对规则；而曲面、棱角或异形器物，由于受热不均和重力作用，釉料容易发生局部堆积或流淌，导致晶体在厚积处密集重叠，在薄出处置于稀疏状态。例如，在烧制高足杯或瓶类器物时，颈部与足部的釉层厚度差异巨大，晶体形态往往呈现从颈部细腻密集到底部粗犷舒展的过渡。这种由物理形态决定的纹理分布，使得每一件结晶釉器物都具有唯一性的视觉特征，无法通过标准化流程完全复制。
