干磨抛光与施釉层的应力匹配难题

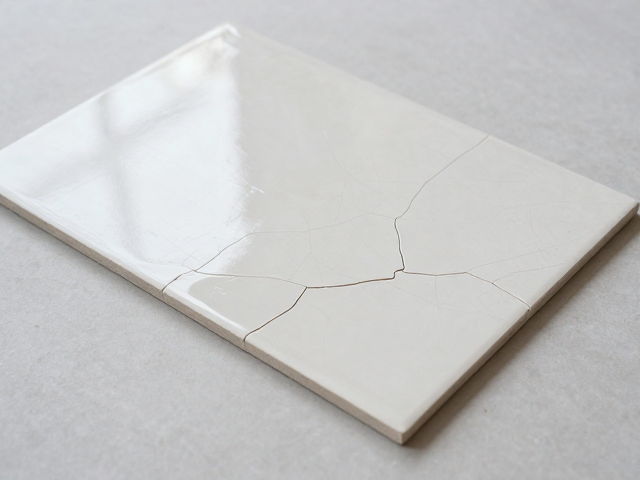

瓷砖在经过干磨抛光工序后，坯体表面的物理状态发生了显著变化，原有的微观孔隙被部分封闭，表面致密度提升，但同时也形成了一层因机械摩擦产生的微裂纹和残余应力区。当在这类经过剧烈机械处理的表面上直接施加釉料时，釉层与坯体之间的结合界面并非完美的化学键合，更多依赖于物理咬合与范德华力。若釉浆配方中的膨胀系数与经过干磨处理的坯体表面无法精确匹配，两者在冷却过程中产生的体积收缩差异会被急剧放大。这种差异应力集中在釉层与坯体的交界出，一旦超过釉层的抗拉强度极限，裂纹便会瞬间产生并扩展。
高温骤冷过程加剧了这一物理矛盾的爆发。在快速降温阶段，釉层由于粘度迅速增加，其内部结构来不及通过粘性流动来释放应力，导致“冻结”了大量的热应力。对于经过干磨抛光的瓷砖，其表面已处于高应力状态，骤冷带来的剧烈温度梯度使得釉层表面迅速收缩，而内部或坯体部分仍保持较高温度，这种不均匀收缩直接撕裂了原本脆弱的结合面。特别是在釉料配方中若含有较多高温下易分解或挥发性较低的成分，气体排出受阻形成的微气孔也会成为应力集中点，进一步降低釉面的抗裂性能。
釉料配方与烧成制度的协同作用
釉料的化学组成直接决定了其高温粘度和冷却过程中的结晶行为，进而影响抗裂性能。若釉料中二氧化硅含量偏低，会导致釉层高温粘度不足，在冷却初期无法有效抵抗坯体的收缩应力；反之，若氧化铝含量过高，虽能提高釉面硬度，却可能增加釉层的脆性，使其在受到冲击或热应力时更容易发生脆性断裂。此外，釉料中的助熔剂种类与比例也会影响其热膨胀系数，若助熔剂导致釉层热膨胀系数显著高于坯体，在冷却过程中釉层会受到拉应力，这是导致釉面开裂的主要化学诱因。因此，必须根据坯体的具体矿物组成，精确计算并调整釉料配方，确保两者在关键温度区间内的热膨胀曲线平滑过渡。
烧成曲线中的冷却阶段是决定瓷砖最终质量的关键环节，尤其是从高温保温结束到出炉前的降温过程。若冷却速率过快，釉层内部会产生巨大的热冲击，导致微裂纹迅速扩展为大裂纹。合理的冷却制度应包括快冷、慢冷和急冷三个阶段的精细调控。在釉料开始凝固的温度区间（约900℃至600℃），应采取较慢的冷却速率，使釉层有足够的时间进行应力松弛和结构重排，释放内部积聚的热应力。而在更低温度区间，则可适当加快冷却以提高生产效率。此外，窑炉内的温度均匀性也至关重要，局部温差过大会导致瓷砖不同部位冷却速率不一致，引发翘曲或开裂，因此需定期校准窑炉温区，确保烧成环境的稳定性。
坯体质量与干燥工艺的隐性影响
坯体的水分含量和干燥均匀性是影响瓷砖抗裂性能的基础因素。若坯体在施釉前干燥不充分，内部残留的水分在高温烧成时会迅速汽化膨胀，形成内部气压，这不仅会破坏釉层的完整性，还会在冷却过程中因水分蒸发导致的体积变化引发裂纹。特别是在干磨抛光后，表面致密化可能阻碍内部水分向外扩散，导致“外干内湿”的现象，这种不均匀的水分分布会在烧成过程中造成局部应力集中。因此，必须严格控制坯体的干燥曲线，确保水分均匀去除，避免在坯体内部形成水分梯度，从而为后续的施釉和烧成提供稳定的物理基础。
坯体的原料配比和成型压力同样会显著影响其微观结构和力学性能。若原料中杂质含量较高，或颗粒级配不合理，会导致坯体烧结不完全，形成多孔结构，降低其承载应力的能力。在干磨抛光过程中，这些多孔区域更容易产生微裂纹，并在施釉后成为裂纹扩展的起点。此外，成型压力不足会导致坯体密度不均，不同区域的收缩率不一致，在烧成和冷却过程中产生复杂的内应力。因此，需优化原料预处理工艺，确保颗粒分布均匀，并通过调整成型压力提高坯体的致密度，增强其抵抗热应力和机械应力的能力，从源头上降低开裂风险。
