氧化铁天目釉铁结晶的微观形成机制
氧化铁天目釉的铁结晶本质上是釉层在高温烧成过程中，二价铁与三价铁在还原气氛下发生复杂的物理化学反应，进而形成富铁相微晶的结果。当窑温升至1200℃至1300℃区间时，釉料中的石英、长石等基质开始熔融，此时氧化铁作为主要的呈色剂，其溶解度随着温度升高而显著增加。若釉料配方中铁含量控制在3%至6%之间，且配合适量的助熔剂如石灰石或草木灰，铁元素便能在熔融的硅酸盐熔体中保持一定的过饱和度。随着温度进一步升高至1300℃以上，熔体的粘度降低，铁离子开始聚集，若冷却速率控制得当，这些聚集的铁原子会沿着釉面特定区域析出，形成肉眼可见的黑色或褐色斑点，即所谓的“兔毫”、“油滴”或“曜变”结晶。这一过程高度依赖于釉料的化学组成比例，特别是氧化铁与二氧化硅、氧化铝的摩尔比，直接决定了结晶的形态与稳定性。
在烧成后期，釉面的流动性与表面张力起着决定性作用。当釉层完全熔融并达到最佳流动性时，釉面处于动态平衡状态。若此时窑内气氛波动或温度曲线设计不合理，釉层可能发生局部对流，导致铁富集区分布不均。铁结晶的生成并非单一过程，而是伴随着熔体的分解与重组。在高温下，部分铁氧化物与釉料中的其他金属氧化物（如锰、钛）产生相互作用，形成复杂的铁尖晶石或磁铁矿微晶。这些微晶在冷却过程中逐渐长大，若釉料的粘度在低温阶段迅速上升，微晶便被固定在釉层表面，形成稳定的结晶结构。反之，若冷却过快，结晶可能无法充分发育，导致釉面发色不均或结晶稀疏。因此，理解铁结晶的微观机制，关键在于把握高温下的相变动力学与冷却过程中的晶体生长规律。
缩釉缺陷产生的物理化学诱因

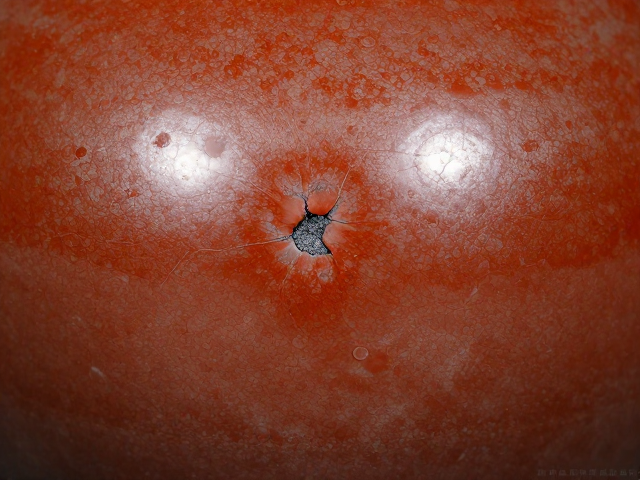

缩釉现象主要表现为釉层在坯体表面局部收缩、剥离，暴露出土黄色的坯体，其核心成因在于釉浆与坯体之间的吸附力不足或两者在受热过程中的膨胀系数不匹配。在素烧或一次烧过程中，若釉浆颗粒过细或悬浮性差，导致釉层与坯体表面接触不紧密，釉浆中的水分蒸发后，釉层无法牢固附着。此外，坯体表面的清洁度至关重要，若素坯表面残留粉尘、油污或脱模剂，会在釉坯界面形成隔离层，阻碍釉层与坯体的化学结合。在高温烧成时，坯体内部的气体（如二氧化碳、水蒸气）若无法及时排出，会在界面处积聚形成气孔，当气体压力超过釉层的附着力时，釉层便会发生剥离，形成缩釉点。这种缺陷在厚釉或高温釉中更为常见，因为厚釉层在熔融状态下产生的重力作用更大，对界面附着的要求更为苛刻。
釉料配方中的碱性氧化物含量过高也是引发缩釉的重要因素。氧化钠、氧化钾等强助熔剂能显著降低釉料的熔融温度，但若含量失控，会导致釉浆在施釉后过快地发生初步烧结，形成一层致密的硬壳，阻碍了釉层与坯体界面的进一步扩散与结合。同时，若釉料中石灰石或方解石等钙质原料研磨不够细，颗粒间的空隙较大，吸水率过高，施釉后水分分布不均，干燥过程中容易产生应力集中。当窑炉升温至300℃至600℃时，坯釉界面发生脱碳或氧化反应，若此时釉层尚未完全熔融覆盖，界面处的气体逸出极易冲破脆弱的釉层，造成缩釉缺陷。此外，坯体的吸水率若过低，釉浆中的水分难以渗入坯体内部，导致釉层浮于表面，附着力极差，这也是生产中需要重点监控的参数之一。
工艺调控与配方优化策略
解决氧化铁天目釉的铁结晶不均问题，核心在于精确控制烧成曲线与釉料粘度。在升温阶段，建议设置缓慢的升温速率，特别是在600℃至900℃区间，确保釉料中的碳酸盐充分分解，有机质完全氧化，避免气体爆发导致釉面针孔或结晶破碎。在1250℃至1300℃的关键烧成区间，需保持稳定的还原气氛，使氧化铁充分转化为具有结晶能力的铁相。若发现结晶稀疏，可适当提高烧成温度或延长保温时间，促进晶体生长；若结晶过大影响美观，则需快速降温或降低最高温度，抑制晶体过度发育。同时，调整釉料配方，增加氧化铝含量可提高釉料粘度，抑制铁离子过度扩散，使结晶分布更加均匀细腻。添加少量滑石或镁橄榄石，有助于改善釉面的光泽度与结晶形态，形成更稳定的微晶结构。
针对缩釉缺陷，首要措施是优化坯釉匹配性与施釉工艺。通过测量坯釉的膨胀系数，确保釉层的膨胀系数略小于坯体，使釉层在冷却过程中处于微弱的压应力状态，增强附着力。在原料处理环节，严格控制坯体吸水率在8%至12%之间，素烧温度应达到1000℃左右，确保坯体结构稳定且表面清洁无杂质。施釉时，可采用多次薄涂的方式，避免单次施釉过厚导致的收缩应力过大。若使用浸釉工艺，需确保釉浆浓度适中，粘度控制在适宜范围，避免釉层过厚。在烧成初期，采用慢速升温，特别是在水分蒸发阶段，防止气泡冲破釉层。此外，可在釉料中添加少量羧甲基纤维素（CMC）或膨润土，改善釉浆的悬浮性与附着力，显著提升釉层与坯体的结合强度，从根本上消除缩釉隐患。
