金缮工艺的核心逻辑与修复哲学
金缮并非单纯的修补手段，而是一套基于“物哀”与“侘寂”美学的完整修复体系。其核心在于不刻意掩盖器物原本的裂痕与残缺，而是利用大漆的黏性与稳定性，配合金、银、铂金等金属粉末，将破碎的瓷片重新聚合，并在接缝处置入华丽的金属线条。这种工艺尊重器物历经岁月留下的痕迹，将破损转化为艺术表达的一部分，使修复后的器物在视觉上呈现出一种历经沧桑后的高级质感。
在实际操作中，金缮对环境温湿度有着极为严苛的要求。大漆作为一种天然漆液，需要在湿度较高（通常70%-80%）且温度适宜（20-25摄氏度）的环境中才能发生充分的固化反应。若环境过于干燥，漆液难以干透，会导致修复层发白或附着力不足；若湿度过高，则可能引发漆面起泡或发霉。因此，专业的金缮工作室往往配备精密的恒湿箱，以确保每一道工序——从清洗、粘合、填补到打磨、描金——都能在最稳定的物理条件下完成，这是保证修复成品耐久性的先决条件。
釉下彩与釉上彩的结合技法解析
景德镇瓷器的釉下彩绘（如青花、釉里红）与釉上彩（如粉彩、古彩、新彩）在烧制工艺上存在本质差异，这直接决定了金缮修复时的预处理策略。釉下彩在高温还原焰中一次烧成，色彩位于釉层之下，性质稳定且耐磨；而釉上彩是在低温釉上二次烧制，色彩附着于釉面之上，相对娇贵且易磨损。在进行金缮时，修复者必须首先辨别瓷器表面的彩绘类型，因为不同类型的彩绘对打磨力度和化学清洗剂的耐受度截然不同。

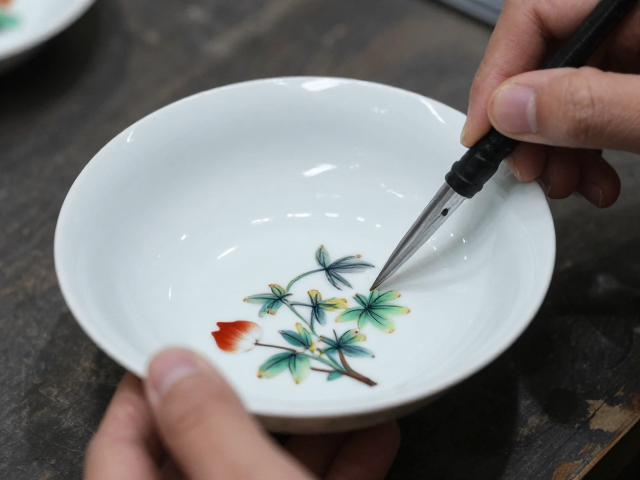

对于带有釉下彩的器物，修复重点在于保护釉下彩层的完整性。由于釉下彩被釉面包裹，相对耐受力较强，修复者可以使用较细的砂纸对裂缝周边进行适度打磨，以增强大漆的抓附力，同时避免过度磨损导致釉面失光。而对于釉上彩部分，尤其是粉彩等含有玻璃白或细腻颜料层的作品，打磨必须极其轻柔，通常采用极细的羊毛刷清理裂缝缝隙，避免使用硬质打磨工具直接接触彩绘区域，以防金缮过程中因摩擦导致釉上彩脱落或变色，从而保留原始彩绘的鲜艳度与完整性。
大漆材料的特性与金箔的呈现
大漆，又称天然生漆，是从漆树割取的汁液，具有极强的黏结力、防腐性和耐酸碱性，是金缮工艺得以延续数千年的物质基础。在景德镇的金缮实践中，大漆常与瓦灰、面粉或石膏粉混合制成填补腻子，用于填补瓷器的缺口或较大裂缝。这种混合材料在固化后硬度极高，且能与陶瓷本体形成严丝合缝的连接。大漆干燥后呈深褐色或黑色，为后续覆盖金粉提供了深邃、高对比度的背景色，使得金属光泽更加突出和立体。
金箔的选择与贴敷是金缮艺术表现的关键环节。根据修复者想要呈现的视觉效果，可选用纯金箔、银箔或铜箔。纯金箔色泽温润、永不褪色，能赋予器物高贵典雅的气质；银箔则呈现冷冽的金属光泽，与青花瓷的幽静色调相得益彰；铜箔带有复古的红褐色调，常用于搭配古朴厚重的陶器或单色釉瓷器。贴金时，需在大漆半干未全干的状态下进行，利用大漆的粘性吸附金箔，再通过柔软的毛刷轻轻扫去多余碎屑，用抛光工具对金线进行打磨，使其与瓷器表面平滑过渡，达到“金线流光，漆地深邃”的艺术效果。
修复流程中的细节控制与审美重构
金缮的修复流程漫长且精细，通常包括断片清理、拼对粘合、填补塑形、打磨平整、描金贴箔等步骤，整个过程可能历时数周甚至数月。在拼对粘合阶段，修复者需像拼图一样，将破碎的瓷片精准对接，确保裂缝自然流畅，避免人为扭曲器物原有的形态。填补塑形则要求修复者具备极高的空间想象力，通过多层涂刷大漆腻子，逐步构建出缺失部分的轮廓，每一层都需经过充分的干燥和精细打磨，直至修复部位与原始瓷器表面浑然一体。

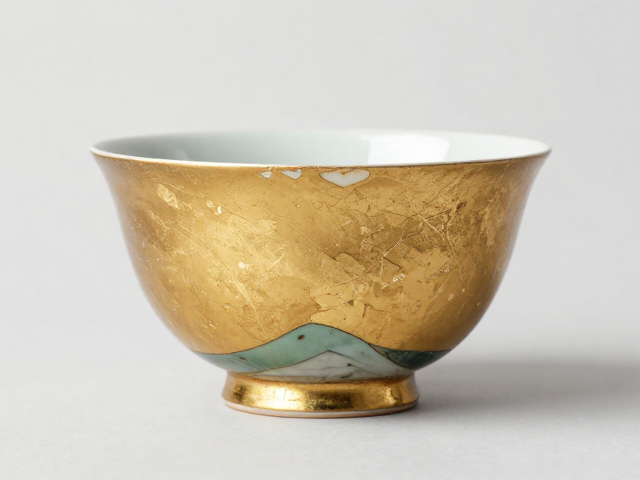

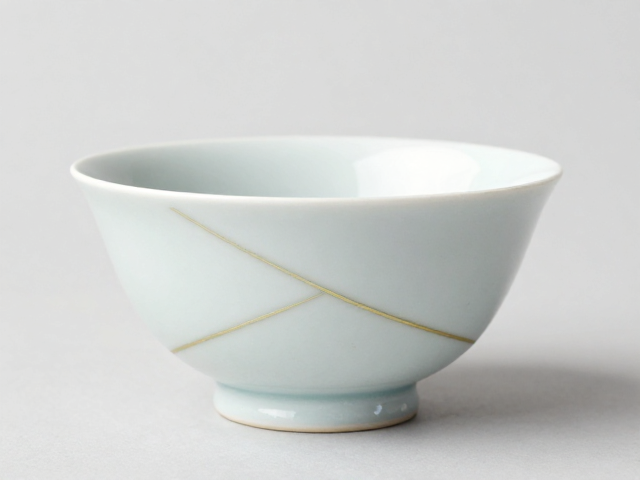

审美重构是金缮超越技术层面的核心价值。修复者会根据器物的历史背景、破损形态以及使用者的情感寄托，决定金线的粗细、走向以及留白的比例。有的金缮追求“金线如丝”，强调精致与内敛；有的则采用“金缮如绘”，利用宽大的金箔块面营造出强烈的视觉冲击力，甚至故意保留部分修复痕迹，以展示器物从破碎到重生的完整生命历程。这种对残缺的接纳与重构，使得每一件经过金缮的瓷器都成为了独一无二的孤品，承载着时间的重量与修复者的匠心。
