泥浆粘接界面的微观处理与应力释放

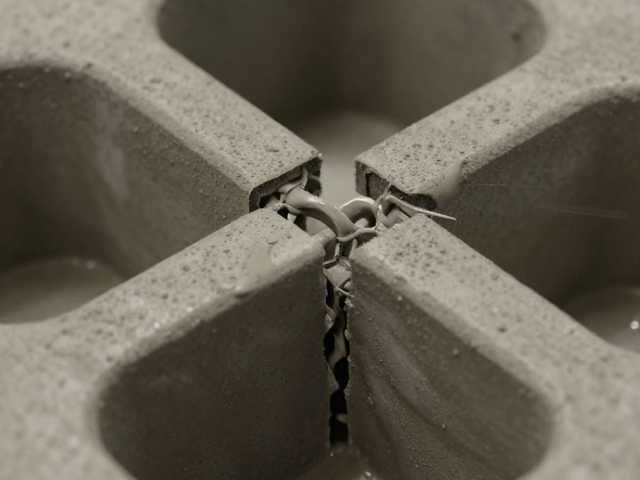

在复杂器型的陶瓷或模具制作过程中，泥浆粘接处的开裂与脱节往往源于界面结合力的不足以及干燥收缩产生的内应力集中。传统工艺中，单纯依靠泥浆本身的粘性进行堆砌，难以应对大体积或异形结构在脱水过程中的形变需求。核心逻辑在于构建一个具有高柔韧性和强咬合力的过渡层，这要求粘接面必须经过严密的物理处理。实际操作中，需将待粘接的坯体表面进行精细的打毛或刮削处理，去除因干燥形成的致密硬壳，暴露出土粒间的孔隙结构，从而增加机械嵌合力。

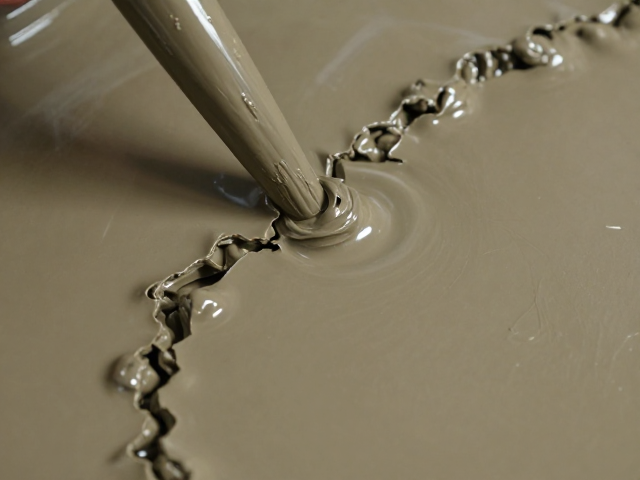

与此同时，泥浆的流变特性需经过严格调控以匹配粘接需求。理想的粘接泥浆应具备较高的触变性，即在静止状态下保持一定的粘度以支撑重力，而在受到搅拌或涂抹应力时迅速降低粘度以填充缝隙。通过调整泥浆的固含量与添加剂比例，使其在涂抹后能迅速形成一层致密且均匀的薄膜，这层薄膜在后续干燥过程中能像“柔性胶水”一样，缓冲因水分蒸发不均导致的收缩应力，从而从微观结构上消除裂纹萌生的先决条件。
粘接工艺中的湿度梯度控制与干燥速率管理

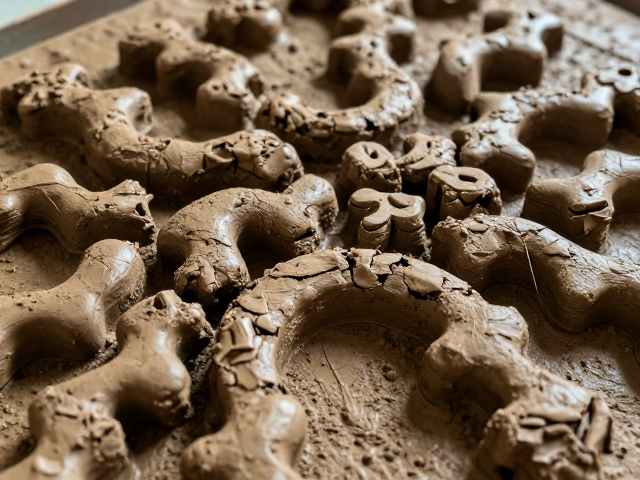

复杂器型的成型往往伴随着厚薄不均的几何特征，这种非均匀性使得不同部位的干燥速率出现显著差异，进而在内部形成巨大的湿度梯度。当厚壁部位水分滞留，而薄壁部位已迅速失水时，收缩步调的不一致会在粘接界面处剪切，最终导致脱节。解决这一问题的关键在于建立严密的湿度梯度控制体系，而非依赖单一的干燥环境。在粘接完成后，需立即对接口区域进行局部加湿或覆盖保湿材料，延缓该特定区域的水分蒸发，迫使厚薄部位尽可能同步收缩。
干燥过程中的环境参数管理需遵循“慢进快出”或“等速干燥”的原则，具体需根据泥料的配方特性动态调整。在初干阶段，空气流动应极其微弱，避免表面结皮过快形成封闭层，阻碍内部水分向外迁移。随着坯体逐渐定型，可逐步增加通风，但必须确保整体环境的相对湿度变化平缓。通过精确计算泥层的厚度与含水率，计算出理论干燥时间，并据此设定阶梯式的温湿度曲线，确保粘接处在整个干燥周期内始终处于应力可释放的状态，从根本上杜绝因干燥不均引发的结构性开裂。
复合结构中的嵌合设计与机械互锁增强
对于结构复杂、受力较大的器型，单纯依赖泥浆的化学粘结力已难以满足长期稳定性要求，必须引入机械互锁的设计理念。在制作此类复杂器型时，粘接面不应是平滑的平面，而应设计为凹凸不平的榫卯结构或锯齿状界面。这种物理形态上的咬合，能够在宏观尺度上极大地提升抗剪切能力。当泥浆填充这些微观或宏观的凹槽后，干燥硬化形成的泥质榫头与卯眼形成了严密的物理锁定，即使泥浆本体强度有限，整体结构的稳定性也能通过几何形态的约束得到显著提升。
此外，嵌入增强材料是提升粘接部位抗拉强度的有效手段。在泥浆涂抹过程中，可适量混入经过预处理的纤维材料或短切织物，这些材料在泥浆中形成三维网状支撑结构，像钢筋混凝土中的钢筋一样，分散并承受外部应力。纤维的选择需考虑其吸水性及与泥料的相容性，确保其在干燥过程中不会因收缩率不同而产生新的应力点。通过机械嵌合与纤维增强的双重作用，粘接部位不仅具备了抵抗垂直剥离的强度，更拥有了应对侧面冲击和扭转力的韧性，使复杂器型在成型后能保持极高的结构完整性。
烧结过程中的相变匹配与微观致密化
粘接工艺的效果最终需在高温烧结阶段接受检验，若粘接处与主体坯体的烧结收缩率不一致，极易在冷却后出现肉眼可见的裂纹或微观层面的脱节。不同配方或不同含水率的泥浆，其矿物组成和颗粒级配可能存在细微差别，这导致它们在烧结过程中的液相生成量和粘度变化不同步。因此，在粘接前必须确保粘接泥浆与主体坯体的烧结曲线高度匹配，特别是对于含有特殊添加剂的泥浆，需评估其助剂在高温下的挥发或转化对界面微观结构的影响。
在烧结过程中，界面处的物质迁移和致密化行为至关重要。理想的粘接界面应在高温下发生充分的固相扩散，使两侧的颗粒界限模糊，形成连续的微观结构，而非保留清晰的物理分界线。通过优化升温速率，特别是在临界相变温度区间保持缓慢升温，允许界面处的应力充分释放和原子级扩散。这种微观层面的融合，使得粘接处在物理性能上与主体融为一体，避免了因热震或机械应力导致的界面失效，确保了复杂器型在最终成品状态下的整体性与耐用性。
