泥浆粘接界面的微观物理机制
泥浆粘接是陶瓷成型中不同釉层或泥层之间实现结构完整性的核心环节，其本质在于颗粒间水分子的迁移与固相桥接作用的建立。当湿润的泥浆接触已具干度的坯体表面时，毛细管力驱动水分向多孔介质内部渗透，这一过程直接决定了接触界面的致密程度。若界面处存在空气包裹或水分分布不均，冷却干燥后极易形成微观孔隙，成为后续开裂的应力集中点。因此，控制泥浆与坯体的吸水率匹配是基础，通常要求施釉泥浆的粘度与触变性经过严格调配，以确保其在重力作用下能均匀铺展而不发生离析。
在实际操作层面，粘接界面的清洁度与预处理状态会显著影响最终结合强度。坯体表面若残留脱模剂、油污或过厚的粉尘，会形成物理隔离层，阻碍泥浆颗粒与坯体基体的直接接触。经验数据显示，未经彻底清洁的坯体在烧成后，界面剥离率可高达15%-20%，而经过标准喷砂或刷洗处理的坯体，其结合力测试合格率可稳定在95%以上。这种物理咬合与化学键合的双重作用，构成了釉下粘接稳固性的微观基础，也是防止因热膨胀系数差异导致分层的关键前提。
收缩率差异引发的内应力分析

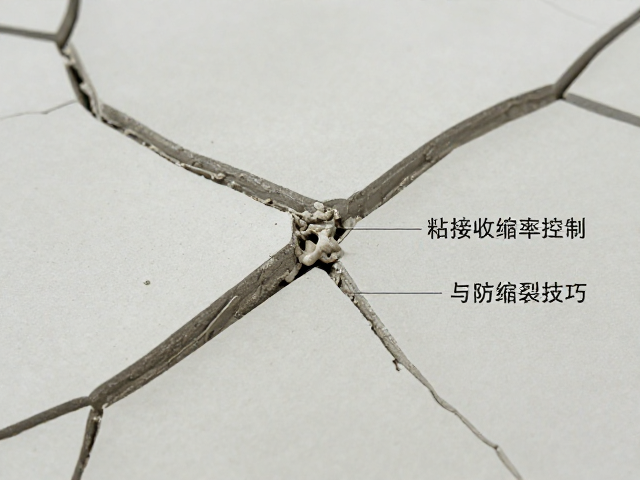

釉下粘接过程中，收缩率控制的核心矛盾在于泥浆层与坯体基体在干燥和烧成阶段的体积变化不一致。不同配方的黏土矿物组成、颗粒粒径分布以及含水量，会导致两者在线性收缩率上产生偏差。当泥浆收缩率大于坯体时，界面会产生拉应力；反之则产生压应力。若两者收缩率差异超过临界值（通常建议控制在0.5%-1.0%以内），应力累积将突破材料屈服强度，导致肉眼可见的裂纹或微观隐裂。这种差异不仅源于原料本身，还深受干燥速率和成型压力的影响。
为了精确控制收缩率，必须对泥浆配方进行严密的流变学测试与热膨胀分析。通过调整高岭土、长石和石英的比例，可以微调泥浆的热收缩曲线。例如，增加石英含量通常能提高耐火度但可能增加干燥收缩，而引入滑石或锂辉石则有助于降低烧成收缩。在实际生产中，常采用“等压成型”或“等静压”工艺，使泥浆与坯体在受压状态下具有更均匀的密度分布，从而减少因密度梯度导致的收缩不均。通过实验室阶段的热分析曲线比对，可以预判烧成过程中的应力释放点，从而优化升温曲线，避免在关键收缩阶段产生过大的内应力。
防裂工艺中的干燥与烧成控制策略
干燥阶段的速率控制是防止粘接面开裂的第一道防线。快速干燥会导致表面水分迅速蒸发，而内部水分尚未迁移至表面，形成巨大的水分梯度，进而在界面处产生巨大的毛细管压力。理想的干燥环境应保持相对湿度在60%-70%之间，温度控制在25-30摄氏度，并配合温和的空气流动。对于厚胎或复杂造型的产品，建议采用阶梯式干燥法，即在初期采用高湿度环境减缓表面干燥，待表面形成一定强度后，逐步降低湿度，使内部水分平缓排出。这种等温等湿的干燥过程能显著降低界面应力集中。
烧成过程中的升温制度对消除残余应力至关重要。在300-600摄氏度的氧化阶段，有机物分解和结晶水排出会释放出口气，若升温过快，气体无法及时排出，会在界面处形成气孔或裂纹。因此，在此温度区间需设置保温平台，让气体充分逸出。此外，釉料与坯体的热膨胀系数匹配需经过精确计算，若釉层热膨胀系数大于坯体，冷却过程中釉层受压，易产生剥落或龟裂；若小于坯体，釉层受拉，易产生崩釉。通过调整釉料配方中的氧化锌、氧化铅（需符合环保法规替代方案）或硼砂含量，可精细调节釉层的热膨胀行为，使其与坯体达到最佳匹配，从而在宏观上实现无裂、无剥落的完美粘接效果。
