结晶釉的视觉哲学与科学原理
结晶釉并非单一成分的化学混合物，而是一套严密的晶体生长控制系统。其核心在于釉料配方中氧化锌、氧化钛等成晶剂的含量控制，以及烧成过程中极其精细的温度曲线设计。当窑内温度达到1200℃至1300℃的高温区间时，釉层熔融成液态，此时若迅速降温并保温，釉料中的金属氧化物便会克服溶解度极限，从过饱和溶液中析出并规则排列。这种物理相变过程，使得原本透明的玻璃质釉层中，孕育出游离态的晶体结构。

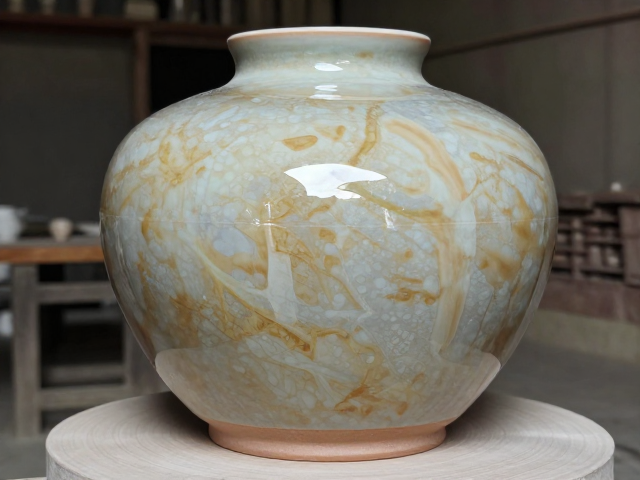

这些晶体在微观尺度上表现为严密的晶格排列，而在宏观视觉上则呈现出如雪花、冰花、珊瑚或菊花般的复杂纹理。每一颗晶体的形态、大小及分布密度，直接取决于冷却速率与保温时间的长短。工匠通过调整窑炉内的升温斜率，人为干预晶体的成核与生长阶段，从而在方寸之间构建出层次分明的立体画面。这种对热力学过程的精准驾驭，构成了结晶釉技艺最核心的技术壁垒。
古法传承与现代窑炉的博弈
历史上，结晶釉的烧制长期受限于柴窑火力的不稳定性，成品率极低，往往被视作“窑中神仙”之作。传统技艺中，工匠需凭借肉眼观察火色与釉面变化，依靠经验判断何时降温、何时保温，这种高度依赖个人直觉的操作方式，使得技艺传承充满偶然性。古代文献中虽有关于“雪花釉”或“茶叶末釉”的记载，但真正具有明显大晶体结构的现代意义上的结晶釉，是在近代陶瓷材料科学介入后才得以大规模稳定呈现。
进入现代，电窑与气窑的普及为结晶釉的稳定性提供了物理基础。温控仪的精确介入，使得降温曲线可以像数学公式一样被预设和执行。然而，即便有了自动化设备，核心工艺参数依然由工匠掌握。不同的釉料配方需要匹配不同的升温策略，例如高锌釉系与钛系结晶釉在降温阶段的斜率设定截然不同。这种“配方+火功”的耦合关系，使得结晶釉技艺并未因工业化而完全消解手工属性，反而对操作者的技术理解提出了更苛刻的要求。
纹理美学的自然隐喻

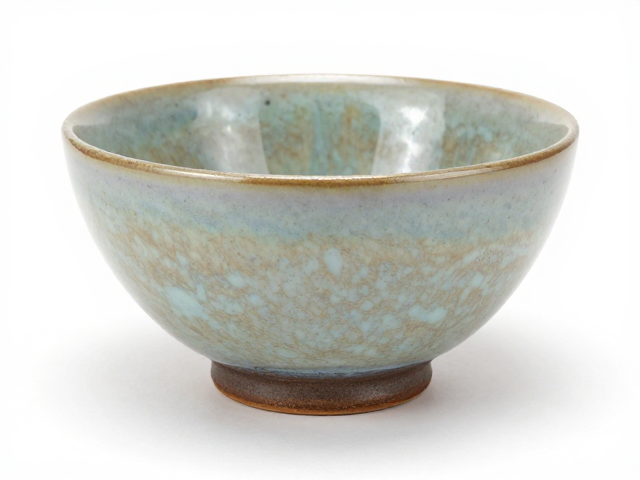

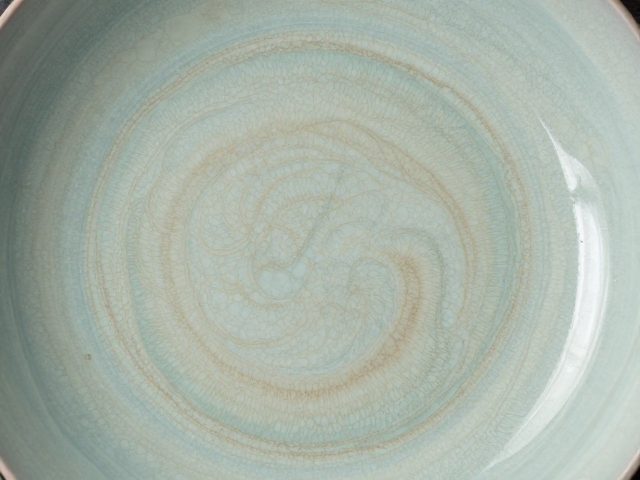

结晶釉的审美价值，在于其完美模拟了自然界中无机结晶的物理形态。工匠们常以“冰裂”、“雪花”、“珊瑚”为意象进行创作，追求一种去人工雕琢痕迹的自然野趣。在视觉上，晶体与周围玻璃质釉基形成明显的折射率差异，光线在晶体表面发生漫反射与全反射，使得釉面呈现出深邃的立体感和闪烁的光泽。这种光影效果并非静止不变，而是随着观看角度的变化产生动态的光感流动，赋予了器物生动的生命力。
在色彩表现上，结晶釉打破了传统单色釉的单调。通过引入钴、铁、铜等着色剂，晶体可以呈现白、黄、蓝、绿、黑等多种色调。例如，氧化钴诱导生成的蓝色晶体往往边缘锐利，具有冷峻的质感；而氧化铁生成的褐色晶体则显得温润厚重。工匠利用不同晶体颜色的对比与融合，在釉面上构建出血色梅花、冬日雪景或海底珊瑚等具象或抽象的图景。这种将无机矿物转化为具象艺术语言的过程，是陶瓷艺术中极具表现力的分支。
工艺挑战与成品率现实
尽管结晶釉的艺术效果令人着迷，但其生产过程中的技术挑战始终存在。最大的难点在于晶体生长的均匀性与尺寸控制。若降温过快，晶体来不及生长，釉面仅呈浑浊状；若降温过慢或保温时间过长，晶体过度生长并相互粘连，形成大块状结瘤，破坏画面的通透感，甚至导致釉面起泡、剥落。此外，釉料在高温下的流动性控制至关重要，流动性过大会导致晶体沉底，形成底部厚层、上部无晶的缺陷；流动性过小则晶体难以舒展，形态呆板。
在实际生产环境中，结晶釉的成品率远低于普通装饰釉。由于窑炉内不同位置的温差差异，同一窑位上的器物往往呈现出截然不同的结晶效果。为了获得理想的视觉效果，工匠需要反复试验釉料配方与烧成曲线，这一过程伴随着极高的试错成本。许多追求极致纹理的创作者，往往需要经历数十次甚至上百次的烧制失败，才能锁定某-种特定纹理的最优工艺参数。这种对完美的执着追求，也使得结晶釉器物在市场上保持着相对小众且稳定的受众群体。
