结晶釉的矿物基础与原料配比逻辑
结晶釉的核心在于釉料中金属氧化物在冷却过程中形成有序排列的晶体结构，这一过程高度依赖于基础釉的化学成分稳定性。传统的长石-石英-石灰釉体系虽然经典，但为了获得清晰且形态各异的结晶点，现代工艺中常引入高纯度氧化锌、氧化钛或氧化铁作为成晶剂。以常见的钛结晶釉为例，釉料中氧化钛（TiO₂）的含量通常需控制在3%至8%之间，过少则晶体生长动力不足，釉面平淡无奇；过多则会导致釉层粘度急剧变化，引发流釉或针孔等缺陷。原料的研磨细度同样关键，通常要求球磨至300目以上，确保釉浆颗粒分布均匀，从而在高温熔融阶段提供一致的成相环境。
釉浆的制备不仅仅是物理混合，更涉及化学分散的过程。使用硅酸锆或专用分散剂能够显著提升釉浆的悬浮稳定性，防止沉淀导致的成分不均。在实际操作中，釉浆的比重需精确控制在1.70-1.75 g/cm³之间，这一参数直接影响釉层在坯体表面的附着厚度。过薄的釉层难以支撑晶体的充分生长，而过厚则可能在烧成后期因重力作用产生流淌，破坏器物形态。通过精密的天平称量与严格的筛分流程，确保每一批次原料的纯度与配比一致性，是后续烧成曲线稳定实施的前提条件。
升温阶段的氧化氛围与釉层熔融机制
在烧成曲线的起始阶段，即室温至1000℃区间，重点在于排除坯釉体内的水分及有机挥发物，并引发碳酸盐分解。此阶段需保持强氧化气氛，确保铁、钛等金属氧化物处于高价态，为后续晶体生长奠定化学基础。随着温度升至1100℃至1250℃，釉料开始软化并熔融形成玻璃相，此时升温速率需保持平稳，避免局部过热导致釉面起泡或坯体变形。对于高锌结晶釉，釉熔体的粘度在此阶段迅速降低，金属离子开始在熔体中扩散，为晶核的形成提供物质基础。
当温度进入1250℃至1280℃的高温保温区间，釉层完全熔融，晶体生长进入关键时期。此时气氛控制需极为精准，部分工艺要求在中高温段转为弱氧化或中性气氛，以调控氧化铁或氧化钛的溶解度。若气氛过强，金属离子易被过度氧化，导致晶体溶解或颜色发暗；若气氛过弱，则可能还原过度，影响釉面光泽。保温时间的设定需根据窑炉的热工特性微调，通常保温10至30分钟，旨在让晶体有足够的时间从熔体中析出并生长至理想尺寸，同时保持釉面的平整度与流动性平衡。
降温阶段的晶核生长与冷却速率调控

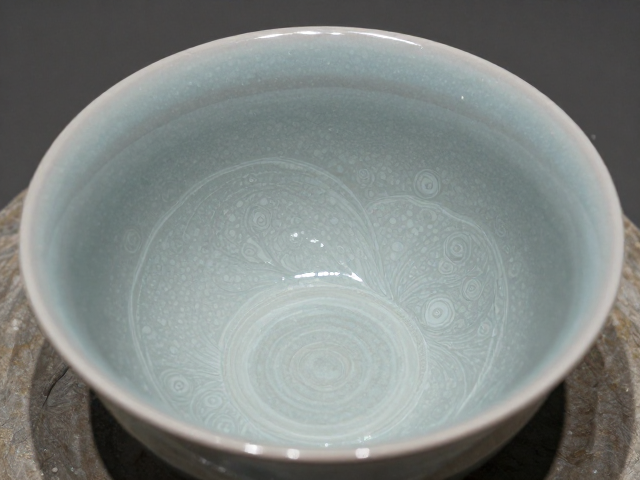

降温阶段是决定结晶釉最终形态与大小的最关键环节，其核心逻辑在于控制过冷度以调节晶核形成速率与晶体生长速率。当温度从1280℃降至1200℃区间，需实施缓慢降温，速率控制在10-15℃/分钟。这种慢冷环境有利于晶体在熔体中充分扩展，形成大而清晰的几何形状，如板状、针状或花瓣状结构。若降温过快，熔体粘度迅速增加，晶体生长受限，只能形成大量细小且密集的晶点，甚至因来不及生长而保留玻璃态特征，导致艺术效果缺失。
在1200℃至900℃的中温段，降温策略需根据 Desired 晶体形态进行差异化调整。对于追求大型片状结晶的工艺，此阶段继续保持缓慢降温，甚至设置等温平台，以延长晶体横向生长的时间。而对于希望获得密集细小晶点的效果，则可适当加快降温速率，促进大量晶核同时形成，抑制单个晶体的过度生长。这一阶段的温度曲线需结合窑炉的实际升温能力进行校准，确保降温均匀，避免因窑内温差导致同一器物不同部位结晶形态差异过大，影响整体艺术一致性。
出窑冷却与釉面微观结构的定型
从900℃降至室温的冷却过程，虽然晶体生长已基本停止，但釉面的最终光泽度、透明度及晶体与玻璃基质的结合状态在此阶段趋于稳定。快速冷却至300℃以下可防止釉层在低温下发生应力释放不均导致的开裂或剥落。出窑后的急冷处理有助于锁定高温下形成的晶体形态，防止其在后续存放中因应力变化产生微裂纹。此外，冷却过程中釉面表层的玻璃相结构也会进一步致密化，直接影响釉面的抗酸碱腐蚀能力与视觉上的温润感。
釉面艺术的最终呈现，是晶体形态、釉层厚度、气氛变化及冷却速率共同作用的结果。在实际生产中，每一次烧成曲线的调整都伴随着严密的记录与对照实验。通过对比不同降温速率下晶体的尺寸分布，以及不同保温时间下的晶体清晰度，逐步摸索出台面最稳定的工艺参数组合。这种基于数据反馈的精细化控制，使得结晶釉从传统的经验烧制走向可复制的科学工艺，确保了每一件作品在艺术表现上的高度一致性与技术可靠性。
