矿物原料的物理特性与胎体吸附机制
瓷器表面的“吃水”现象，本质上是釉层在未烧制前对胎体水分及自身结合剂的非均匀吸收过程，这一过程直接受制于天然矿物颜料的颗粒粒径与孔隙率。高岭土作为瓷胎的主要成分，其微观结构中的层状硅酸盐矿物在加水后形成塑性体，而绘制在胎体表面的钴料或铜料等矿物粉末，若颗粒过粗，会阻碍釉料与胎体的紧密贴合，导致烧制后出现缩釉或剥落；反之，若研磨精细度不足，颜料颗粒间的空隙过大，吸水率便会显著升高，使得画面在干燥过程中迅速失水，造成线条干涩、发飘，无法形成饱满的视觉张力。

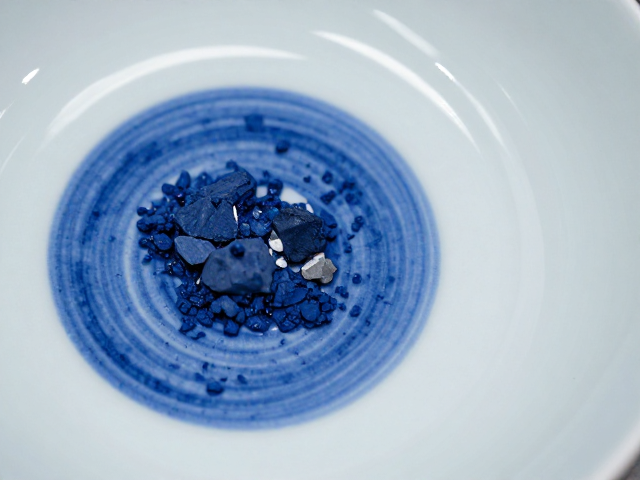

传统青花绘制中，工匠通过控制“料性”来调节这种物理吸附关系。以江西高岭地区出产的钴矿为例，不同矿口、不同氧化铁含量的钴料，其吸水特性差异巨大。高品位钴矿往往含有较多的伴生杂质，这些杂质在研磨后形成的微粒会像海绵一样吸纳大量水分，若不加调整直接绘制，画面会因吸水过快而晕散失控，形成模糊的边界。因此，在绘制前，工匠常需通过“淘洗”和“沉淀”工艺，去除过细的泥浆和过粗的砂粒，使颜料达到特定的稠度，从而在接触湿润胎体时，保持适度的张力，既能让颜料牢固附着，又不会因过度渗透而破坏画面的线条结构。
呈色元素的化学转化与视觉呈现
天然矿物颜料在高温下的呈色，并非简单的物理显色，而是钴、锰、铁等金属氧化物在还原或氧化气氛中发生复杂的晶体结构重组。以钴矿为例，其主要成分为氧化钴（CoO），但在天然矿床中，它常与镍、锰、铁等元素共生。当瓷器进入窑炉，温度升至1280℃至1300℃左右时，氧化钴与釉层中的二氧化硅结合生成硅酸钴，这种化合物在高温下呈现出深邃的蓝色。然而，若矿石中锰含量偏高，烧制后的蓝色便会偏向紫罗兰色，甚至带有红色调；若铁元素过多，则会使青色发黑、沉闷。这种化学转化的不可控性，使得每一窑青花都存在着细微的色泽差异，但也正是这种由矿物成分决定的自然色泽，构成了青花瓷独特的艺术魅力。

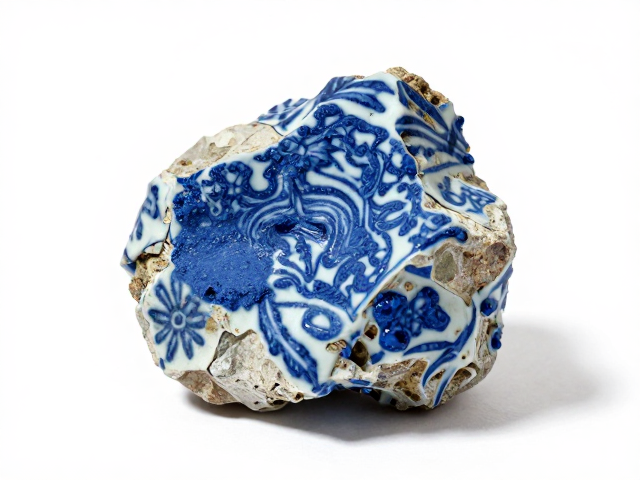

釉层的玻璃相结构对最终色泽有着决定性的修饰作用。釉料中的助熔剂比例、烧制时的升温曲线以及冷却速度，都会影响金属氧化物在釉中的溶解状态和结晶形态。例如，在还原焰烧制过程中，氧气含量降低，钴离子主要以Co2+形式存在，呈现鲜艳的蓝色；若窑内气氛不稳定，出现局部氧化，钴离子可能转变为Co3+，导致发色灰暗或出现黄褐色斑点。此外，釉层的厚度也会产生视觉上的色差，厚釉区因光线折射和散射增强，蓝色显得更为深沉厚重，而薄釉区则显得清透明亮。这种由矿物成分与烧成工艺共同作用形成的色泽层次，使得青花瓷的画面具有丰富的质感和立体感，而非平面的单色涂抹。
绘制技法与矿物性能的协同作用

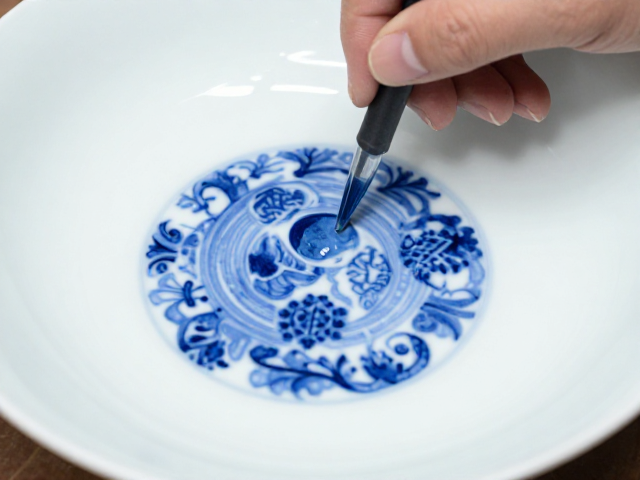

青花绘制并非简单的描摹，而是工匠利用毛笔弹性与矿物颜料流动性进行的高超控制艺术。不同的矿物颜料因其颗粒粗细和结合剂（如胶水、水）的比例不同，表现出截然不同的笔触效果。细料青花颗粒细腻，流动性好，适合表现精细的线条和淡雅的渲染，常用于文人画风格的题材；粗料青花颗粒较粗，吸水性强，笔触厚重，适合表现粗犷有力的线条和块面，常用于民间粗瓷或需要强烈视觉冲击力的题材。工匠需根据所绘题材和预期效果，精心挑选不同料性的颜料，并通过调整笔中水分和颜料的比例，来控制画面的浓淡干湿。
“分水”技法是青花绘制中的核心环节，它直接依赖于矿物颜料在水中的悬浮稳定性。在勾勒出国画式的轮廓线后，工匠使用大号毛笔吸入稀释后的青花料，在轮廓线内进行填充，通过笔触的轻重缓急和水分的多寡，形成深浅不一的色阶，即“头浓、二浓、正浓、二淡、影淡”。这一过程要求矿物颜料具有良好的悬浮性，不易沉淀，同时颜料颗粒需在胎体表面保持均匀的分布。若矿物颜料沉降过快，会导致画面出现色斑或流坠；若悬浮性太好，则难以控制边界，造成晕染过度。因此，对矿物颜料进行精细的研磨和配比，是实现“墨分五色”视觉效果的基础，也是青花瓷区别于其他彩绘瓷器的重要技术特征。
