釉料配方中的色彩逻辑与矿物成分分析
龙泉青瓷的视觉魅力核心在于其独特的釉层质感与色泽表现，这种美感并非偶然形成，而是基于对长石、石英、高岭土以及氧化铁等基础矿物原料的精密计算。在传统工艺体系中，铁元素是决定青釉色调的关键变量，微量铁在还原气氛下会生成二价铁离子，从而呈现出从粉青到梅子青的丰富光谱。不同产地的高岭土其氧化铝含量差异，直接影响了釉面的流动性与光泽度，工匠需通过多次实验确定最佳配比，以确保釉面在高温下能形成均匀的玻璃相结构。

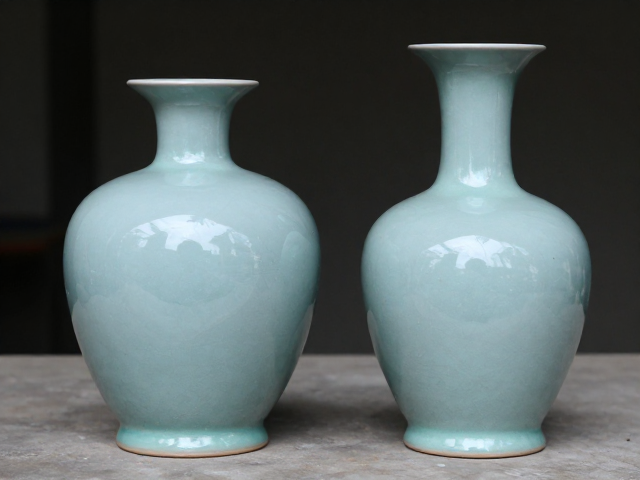

釉色的层次感还依赖于多次施釉的厚度控制与叠加效果。单层施釉往往难以达到玉质感所需的深邃与温润，通常需要经过底釉与面釉的交替叠加。底釉提供附着力与基础支撑，面釉则负责呈现最终的色彩与光泽。随着釉层厚度的增加，光线在釉层内部的散射与吸收路径发生改变，使得薄釉呈淡青色，厚釉则因光线多次反射与吸收而显现出深沉厚重的绿色调。这种物理光学效应与化学成分的结合，构成了龙泉青瓷“青如玉、明如镜”的美学基础。
烧成收缩率的物理机制与形变控制
瓷器在干燥与高温烧成过程中发生的体积变化，是制约成品率与器物形态稳定性的关键物理过程。吸水率较高的坯体在入窑前若干燥不充分，内部残留水分急剧汽化可能导致坯体开裂或变形。更为核心的是，黏土矿物在高温下发生脱水分解、石英晶型转变以及莫来石晶体的生成，这一系列物理化学反应导致坯体不可逆的收缩。收缩率的大小与坯料中黏土矿物的种类、颗粒细度以及烧成温度曲线密切相关，通常龙泉青瓷坯体的总收缩率控制在12%至15%之间，这一区间能平衡强度与收缩变形。
为了精确控制收缩率，原料处理阶段的球磨细度与陈腐时间至关重要。球磨至规定细度（如200目筛余量控制在一定范围内）可确保颗粒分布均匀，减少因局部密度差异导致的收缩不均。陈腐过程通过水分均匀分布和有机质分解，提高了泥料的可塑性与结合力，从而在干燥和烧成阶段减少应力集中。在实际生产中，通过制作标准试片，在不同温度段进行收缩率测试，建立严密的数据档案，是确保大批量生产中器物尺寸一致性的必要技术手段。
窑炉气氛对釉面呈色的决定性作用

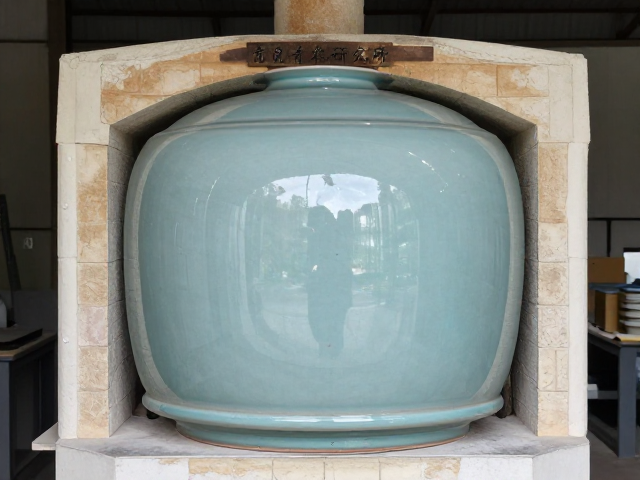

烧成过程中的窑内气氛，特别是还原气氛的建立与维持，是龙泉青瓷釉色呈现的关键变量。在氧化气氛下，铁元素主要以三价铁形式存在，釉面多呈黄褐色或灰白色；而在还原气氛中，氧气不足，三价铁被还原为二价铁，从而显现出土青色或翠绿色。还原气氛的强度需精准控制，过强的还原可能导致釉面发黑或产生铁锈斑，过弱则无法充分还原，影响青色的纯正度。
温度曲线与气氛切换的时机直接影响釉层的熔融状态与气泡分布。在升温阶段，坯体需经过充分氧化以排除有机质和碳酸盐分解产生的气体。进入还原阶段后，通常需保持一定时长，使釉料中的金属氧化物充分反应。冷却阶段的降温速率也会影响釉面的结晶状态和光泽度，快速冷却可能增加釉面玻璃相的稳定性，而缓慢冷却则可能促进微晶析出，影响釉面的通透感。因此，烧成制度并非单一的温度设定，而是温度、时间、气氛三者动态平衡的结果。
成品检测与工艺参数标准化
建立严密的成品检测体系是确保龙泉青瓷质量稳定性的基础。外观检测包括对釉面气泡分布、针孔、落渣、变形及色泽均匀性的直观评估。气泡的大小、数量及分布密度会影响釉面的视觉效果和物理强度，理想状态下，釉面应呈现细密均匀的“聚沫攒珠”效果。尺寸检测则需使用高精度量具测量器物的高度、口径、底径及壁厚，确保符合设计规格，特别是对于成套器物，尺寸的一致性至关重要。
除了物理尺寸和外观，釉层的理化性能也是重要检测指标。釉面硬度、吸水率（釉层致密性）以及抗热震性能需通过专业仪器进行测定。釉面硬度通常采用莫氏硬度计评估，高硬度意味着更好的耐磨性和光泽保持能力。抗热震性测试则是将器物的冷热循环耐受能力量化，确保其在实际使用或收藏环境中不易因温度变化而开裂。这些数据化指标的建立，使得传统工艺经验转化为可量化、可追溯的技术标准，为工艺的传承与创新提供科学依据。
