泥料陈腐工艺对耐火度与白度的影响
泥料陈腐是陶瓷与耐火材料生产中至关重要的物理化学过程，其核心在于通过长时间的自然堆放或人工控制环境，促进黏土矿物与水分子之间的充分结合。这一过程并非简单的静置，而是伴随着水分渗透、离子交换以及有机质的分解与聚合。在微观结构层面，黏土颗粒表面的吸附水层增厚，颗粒间的结合力增强，使得泥料的可塑性得到显著提升。对于高岭土等以硅铝酸盐为主的原料，陈腐过程中发生的缓慢水解作用，有助于改善原料的分散性，减少内部应力，从而为后续成型和烧结奠定坚实的物理基础。
陈腐时间的长短直接决定了泥料内部反应的深度，进而影响最终产品的耐火度。较长的陈腐周期使得黏土中的杂质离子如铁、钛等发生更彻底的转化或沉淀，减少了高温下低熔点共熔物的生成。当泥料中低熔点物质含量降低，烧结过程中形成的液相数量减少，气孔率得以控制，晶粒发育更为完整，这直接提升了材料抵抗高温软化的能力。实际生产数据显示，经过三个月以上自然陈腐的高岭土泥料，其耐火度通常比未经陈腐或短期陈腐的泥料高出20-30摄氏度，这种提升在要求高温稳定性的工业窑炉衬里中尤为明显。

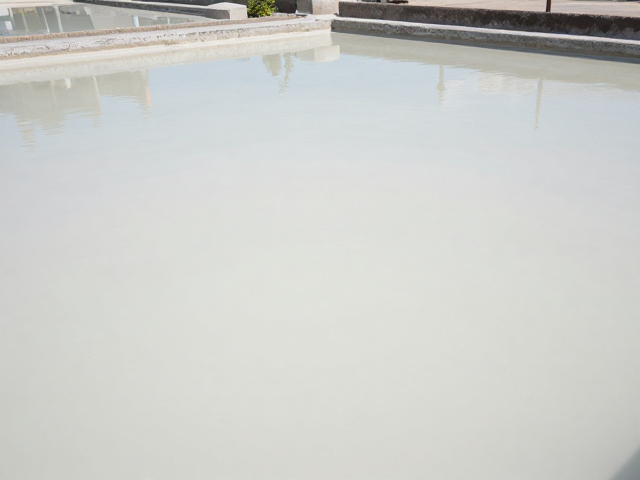

沉淀池的关键作用
沉淀池在泥料制备流程中扮演着杂质分离与粒径分级的关键角色，其设计参数如流速、停留时间及沉淀面积直接影响泥料的纯净度。在泥浆进入陈腐阶段前，通过沉淀池去除粗大颗粒及不溶性杂质，能够显著降低成品中的黑点、砂眼等缺陷。沉淀池内的静置环境使得不同密度的颗粒按照斯托克斯定律分层，重质杂质如石英砂、长石颗粒迅速沉降，而细微的黏土颗粒则保持悬浮状态以便后续收集。这种物理分离过程有效控制了泥料的粒度分布，确保最终入料的均匀性，避免了因颗粒级配不合理导致的烧结不均或开裂现象。
除了物理分离，沉淀池还影响着泥料中铁、钛等呈色杂质的去除效率，这对提升白度具有决定性意义。在沉淀过程中，部分可溶性铁盐可通过氧化或絮凝作用形成沉淀物被定期清理。若沉淀池管理得当，定期排泥并控制进水浊度，可将泥料中铁含量控制在0.5%-1.0%以下。在氧化气氛下烧成时，低铁含量直接对应着更高的白度表现。实际案例表明，采用多级沉淀池串联工艺，相比单级沉淀，泥料白度可提升3-5个白度单位，且批次间的稳定性显著提高，这对于追求高白度的高端陶瓷及特种耐火材料而言，是不可或缺的质量保障环节。
