结晶釉高温下的应力平衡机制
结晶釉在烧成过程中，金属氧化物如氧化铜、氧化铁或氧化钛等会随温度变化析出晶体，这一物理相变过程伴随着体积的收缩与膨胀。若窑炉内的升温曲线设计不合理，或者降温速率过快，釉层内部会产生巨大的热应力，导致坯体与釉层结合面出现微裂纹，进而引发崩裂或整体破碎。解决这一问题的核心在于精确计算釉料的热膨胀系数，使其与陶瓷坯体的热膨胀系数保持高度匹配，从而在冷却过程中实现应力释放，避免结构性损伤。
除了热膨胀系数的匹配，釉料的熔融范围也是决定成品率的关键因素。高熔点的结晶釉需要更长的保温时间来让晶体充分生长，但这同时也增加了釉液在高温下的流动性和挥发性。如果釉层过薄，晶体生长所需的物质基础不足，容易形成疏松多孔的结构；若釉层过厚，高温下釉液流动过大可能导致流釉，且内部气体难以排出，形成气泡或棕眼。因此，配方设计必须兼顾晶体生长的动力学条件与釉层的致密性，通过调整氧化铝和二氧化硅的比例来调控釉料的粘度，确保在高温下既能支撑晶体生长，又能保持釉面的平整与致密。
棕眼形成的微观成因与气体排出路径

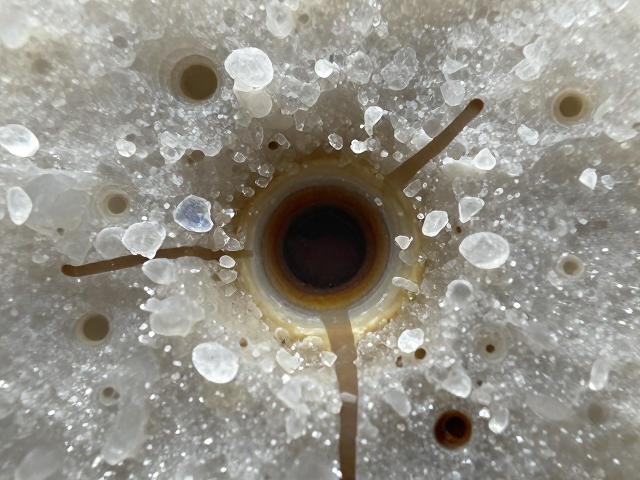

棕眼本质上是釉面残留的气孔，其形成主要源于坯釉层在烧成过程中释放的气体未能及时排出。陶瓷坯体在加热初期会分解出口现二氧化碳、水蒸气以及有机物燃烧产生的气体，如果升温速度过快，这些气体被迅速包裹在熔融的釉层中，无法克服釉面的表面张力逸出，冷却后便形成了肉眼可见的棕眼。此外，釉料原料中若含有过多的碳酸盐或硫酸盐，在高温下分解产生的气体也会加剧这一现象，特别是在含铁量较高的釉料中，铁的还原反应产生的气体更是棕眼的主要推手。
解决棕眼难题需要从原料预处理和烧成制度双管齐下。原料方面，必须严格控制釉料和坯料的细度与纯度，减少粗颗粒带来的气体包裹点。在烧成过程中，设置合理的“排气阶段”至关重要。通常在300℃至900℃之间，需要设置缓慢的升温区间，让坯体中的水分和有机物充分分解并排出，随后在900℃至1200℃之间加快升温，使釉料迅速熔融覆盖坯体，封闭气体通道。对于高难度的结晶釉，可采用分段烧成法，先在低温段充分排气，再快速升温至结晶温度，缓慢冷却以消除热应力，从而从源头上杜绝棕眼的产生。
窑炉气氛控制与结晶生长的协同作用
窑炉内的气氛稳定性直接影响结晶釉的显色和釉面质量。氧化气氛有利于某些晶体如赤铁矿的形成，而还原气氛则能促进铜红釉等特定晶体的生成。然而，气氛波动会导致釉层表面张力不均，进而引发釉面缩釉或针孔。在结晶釉的生产中，通常需要在高温阶段保持弱氧化或中性气氛，以维持釉料的稳定性，防止金属氧化物过度挥发或发生不可控的化学反应。气氛的稳定性能确保釉面均匀熔融，减少因局部成分不均导致的缺陷。
除了气氛控制，窑炉内的温度均匀性也是不可忽视的因素。温差过大会导致坯体各部分受热不均，产生局部应力集中，进而引发开裂或釉面起泡。现代陶瓷生产中，常采用高性能耐火材料和优化的燃烧室设计，以提高窑炉的蓄热能力和温度均匀性。同时，通过精确控制燃烧器的功率和进气比例，可以实现对窑内气氛的微调，确保每一批次产品的结晶形态和釉面质量保持一致。这种对微观环境的精细调控，是彻底解决防裂防崩及棕眼难题的技术基石。
