石英在结晶釉基质中的物理化学角色
石英作为陶瓷原料体系中的主要骨架成分，在高温烧成过程中扮演着决定釉层微观结构的关键角色。当温度升至1200℃至1300℃区间时，部分石英颗粒并未完全熔融，而是作为未熔颗粒残留在釉层中，这些残留的石英晶体不仅提高了釉层的机械强度，更通过其独特的晶体结构特征影响着釉面的光学表现。石英的化学性质稳定，主要成分为二氧化硅，它在釉料中提供的硅氧四面体网络结构是形成玻璃相的基础，这种网络结构的致密程度直接决定了釉面的硬度与耐腐蚀性。
在结晶釉的特定配方体系中，石英的加入量与粒径分布会显著改变釉料的粘度特性。较高含量的石英会增加釉浆在高温下的粘度，这种粘度变化对于控制结晶体的生长速度至关重要。如果釉层粘度过低，晶体容易过度生长导致釉面塌陷；反之，适宜的粘度能限制晶体在垂直方向的快速延伸，促使其在水平方向形成规则的几何形态。因此，石英不仅是提供二氧化硅的来源，更是调控釉料高温流变性能的核心变量，其作用体现在从液相形成到固相析出的全过程。
兔毫纹形成的热力学与结晶动力学机制

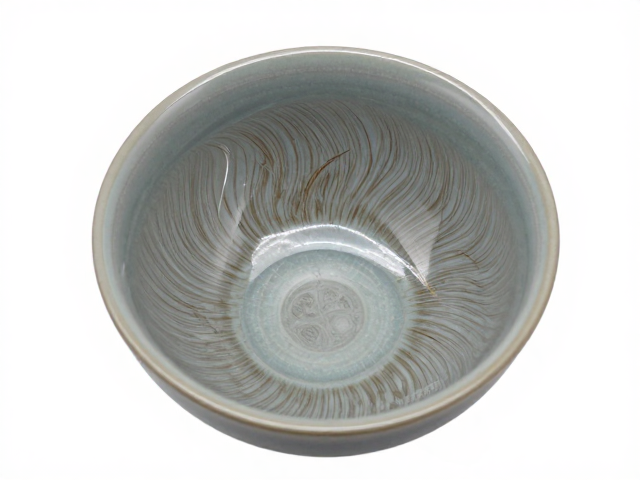

兔毫纹的形成本质上是铁元素在釉层中发生相分离及后续结晶过程的结果，这一过程严格受冷却速率和釉料成分的制约。当含有适量氧化铁的釉料在高温下熔融时，铁以离子形式存在于硅酸盐熔体中。随着温度逐渐降低，熔体中开始出现液-液相分离现象，形成富铁相和贫铁相。富铁相在后续冷却过程中进一步析出赤铁矿或磁铁矿微晶，这些微米级的晶体沿着釉面垂直方向有序排列，形成了类似兔毛的条纹状结构。
结晶的驱动力来自于系统自由能的降低，当温度降至临界点以下，铁氧化物达到过饱和状态，从而引发形核与生长。这一过程中的关键在于“析晶”与“玻璃相”的竞争关系。如果冷却速度过快，铁离子来不及有序排列形成晶体，釉面将保持光滑的玻璃态；若冷却速度适中，铁氧化物晶体得以在釉层表面或近表面区域定向生长。这些晶体具有不同的折射率，光线在其表面发生反射和散射，使得釉面在光线下呈现出金黄或银白的闪烁光泽，即视觉上的“兔毫”效果。
工艺参数对晶体形貌的调控作用
烧成温度是决定兔毫纹清晰度的首要因素，通常需要将窑炉温度控制在1280℃至1320℃之间，具体数值取决于釉料配方中的助熔剂含量。在此温度区间内，釉料充分熔融，石英部分溶解，为铁晶体的析出提供合适的液相环境。温度过高会导致釉层过度流动，晶体被拉长甚至破裂，形成不规则的流纹；温度过低则会导致釉面未完全玻化，晶体生长受阻，表现为暗淡无光或纹理模糊。
冷却制度对晶体形态有着更为精细的调控作用。在降温过程中设置保温阶段，可以促进晶体核心的稳定生长。例如，在1100℃左右设置保温点，有助于铁氧化物晶体形成更均匀的尺寸分布。此外，窑内气氛的影响也不容忽视，氧化气氛有利于赤铁矿（Fe2O3）的形成，通常呈现黄色或红色调；还原气氛则促进磁铁矿（Fe3O4）或氧化亚铁（FeO）的生成，倾向于产生银色或黑色调。气氛的变化改变了晶体内部的电子跃迁能级，从而影响了光线吸收和反射的特性，最终呈现出丰富多样的视觉层次。
微观结构分析与现代检测手段的应用
利用扫描电子显微镜（SEM）可以直观地观察兔毫纹区域的微观形貌特征。在高分辨率图像中，可以看到密集的针状或柱状晶体紧密排列，晶体间夹杂着玻璃相基质。这些晶体通常垂直于釉面生长，长度从几微米到几十微米不等，直径通常在亚微米级别。通过能谱仪（EDS）对晶体成分进行分析，可确认其主要成分为铁氧化物，同时含有少量的硅、钙、镁等元素，这些元素源自釉料配方中的长石、石灰石或滑石等原料。
X射线衍射（XRD）技术则用于鉴定晶体物相。衍射图谱中出现的特征峰对应着重结晶的赤铁矿或磁铁矿相，非晶态的玻璃相则表现为宽化的弥散峰。通过定量分析衍射峰的强度，可以计算出色晶率，即晶体质量占总质量的比例。色晶率的高低直接影响釉面的光泽度和纹理的明显程度。此外，红外光谱分析有助于研究釉层中硅氧四面体的连接方式及铁离子的配位环境，为理解晶体生长机理提供分子结构层面的数据支持。
