传统金缮修复的核心逻辑与材料特性
金缮并非简单的修补，而是基于日本“侘寂”美学与传统漆艺结合的修复工艺，其核心在于利用天然大漆（Urushi）的强粘性与固化特性，将破碎的器物重新结合并进行艺术化修饰。这一过程严格遵循物理粘接与化学固化的双重原理，大漆中的漆酚在特定温湿度环境下发生聚合反应，形成坚硬且耐水的漆膜，这是后续所有塑形与装饰步骤得以稳固存在的基础。
材料的选择直接决定了修复的成败与最终质感。正宗的金缮需使用纯天然采集的生漆，而非化学合成的聚氨酯或环氧树脂替代品，因为天然大漆具有独特的呼吸感和深邃的光泽，且会随着时间推移产生迷人的色泽变化。辅助材料包括瓦灰、砥粉或硅藻土，用于调节大漆的稠度以应对不同大小的裂缝；而装饰层的金粉则需选用纯度较高的真金粉或氧化铁粉，以确保色彩的持久性与视觉上的温润感，避免使用廉价铝粉导致的氧化发黑问题。
破口清理与基底预处理的关键步骤
修复前的清洁工作必须做到极致，任何残留的污渍、油污或旧胶都会削弱大漆的附着力。使用软毛刷配合温水轻轻清洗破损处，随后用无水酒精或丙酮进行深度脱脂处理，确保断面干燥、无油且无灰尘。对于多孔性陶瓷或陶器，需特别注意孔隙内的湿气排出，可通过自然阴干或低温烘干的方式，防止后续大漆固化时因内部水汽膨胀导致漆层起泡或脱落。
在清理完断面后，需对破损边缘进行微小的修整，去除锋利的碎片，使断裂面略微圆润，这有助于金线在转折处更加流畅自然，避免尖锐棱角对金层的破坏。若器物存在缺失块，需先进行等比例填补，此时需将大漆与砥粉按比例混合，像雕塑一样层层堆叠，每一层都需经过充分的阴干固化，确保填补部分与原器物硬度一致，为后续的整体拼接提供稳定的物理支撑。
大漆与砥粉的塑形配比与拼接技巧
塑形阶段的核心在于调配出具有适当粘稠度和固化速度的“漆灰”。通常使用大漆与砥粉（或瓦灰）按1:1至1:2的比例混合，具体需根据环境湿度和温度实时调整。湿度较高时，漆灰需稍稀以加快固化；湿度低时，则需增加漆的比例以延长操作时间。混合时需反复搅拌，直至达到类似牙膏或腻子般的膏状，既不能流淌，也不能过于干硬难以涂抹。
在将器物碎片重新拼接时，需在断裂面均匀涂抹漆灰，注意不要过多溢出，以免掩盖原有的破损纹理。拼接时需精准对齐，利用橡皮筋或无酸纸夹固定，确保碎片间无错位。固定后需置于温度控制在20-25摄氏度、相对湿度保持在70%-85%的阴房中静置。天然大漆的固化需要水分参与，因此阴房的环境控制至关重要，通常需等待24-48小时，待漆灰完全硬化并具备一定强度后，方可拆除固定装置，进入打磨阶段。
精细打磨与金粉涂抹的层叠工艺
固化后的漆灰表面往往粗糙不平，需使用不同目数的水砂纸（从400目至2000目）进行湿磨。打磨时需保持手部稳定，力度均匀，逐步去除多余的漆灰，显露出器物的原始轮廓。打磨过程中需频繁清洗表面，观察漆层与器物本体的过渡是否平滑。这一阶段需要极大的耐心，因为任何微小的凹凸都会在后续上金后被放大，影响整体的视觉美感。

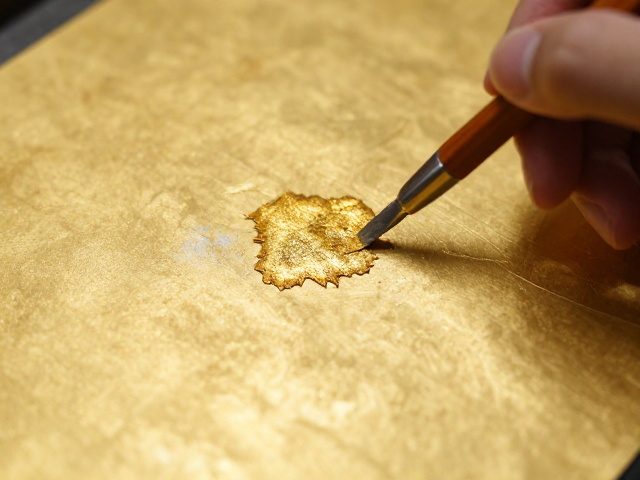

金粉的涂抹分为打底、上金和封层三个步骤。首先，在打磨平整的表面涂刷一层极薄的大漆作为底漆，待其半干（呈粘性状）时，使用专用的小刷子或棉签蘸取金粉轻轻扫在表面。金粉需分层多次涂抹，第一层覆盖不全属正常现象，需待干燥后重复涂抹2-3次，直至金色均匀饱满。每次涂抹后需再次阴干，确保金粉牢固附着于漆层之中，避免日后脱落。
封层保护与成品养护的自然法则
金层完全干燥并固化后，需进行封层处理以保护金面并提升光泽。使用高纯度的透明大漆或清漆，均匀涂刷在金饰表面。封层漆需薄涂，避免掩盖金粉的颗粒感。封层后再次放入阴房固化，这一过程可能需要数天时间，以确保漆层达到最高的硬度和耐化学性。封层不仅增强了金线的耐磨性，还使其表面呈现出温润如玉的光泽，与器物的其他部分形成和谐的视觉整体。
修复完成的器物需遵循自然的养护原则，避免长时间暴露在强光下或极端温差环境中，以防天然大漆老化或金层氧化。日常清洁时，仅需用柔软的湿布轻轻擦拭，避免使用酸性或碱性强的清洁剂，以免腐蚀漆面。金缮的魅力在于其不可复制的痕迹，随着岁月的流逝，漆色会略微变深，金线会更加沉稳，这种时间的痕迹正是传统金缮修复赋予器物独特的生命历程。
