金缮修复的核心哲学与材料基底
金缮并非简单的修补，而是一种基于“残缺即美”的美学重构技术，其核心在于尊重器物原有的裂痕与残缺，通过天然大漆的强韧吸附力与金粉的视觉引导，赋予破损处新的生命逻辑。这一工艺起源于日本，但其根基深深植根于东方传统漆艺之中，强调对物的惜护与对时间的敬畏，使得修复后的器物不仅在物理结构上恢复完整，更在精神层面承载起历史与情感的厚度。
在正式进入粘合剂调配之前，必须明确大漆作为核心粘合介质的特殊性。天然大漆含有漆酚，具有极强的粘附力和耐腐蚀性，但同时也伴随着严格的温湿度要求与致敏风险。因此，修复者需建立独立的封闭操作空间，保持环境温度在20-25摄氏度，相对湿度维持在70%-80%之间，这是确保大漆正常固化并形成高强度连接的基础条件，任何环境的波动都可能导致漆膜发白、不干或粘性不足。
粘合剂调配的关键比例与乳化工艺
大漆粘合剂并非直接使用原漆，而是需要通过严密的调配过程形成具有合适粘度与固化特性的混合物。传统且稳定的配方通常涉及生漆、瓦灰（或黄土粉）以及微量桐油或植物油的比例控制。一般而言，基础粘合层需将生漆与细瓦灰按约1:1.5至1:2的质量比混合，若需增强流动性以填补微小缝隙，可适当加入5%-10%的熟桐油进行稀释，但过量油脂会显著降低大漆的固化强度，导致修复处易脆裂。

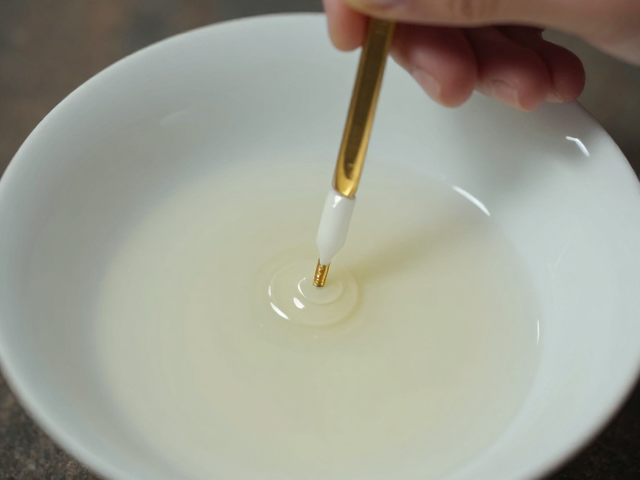

调配过程中的搅拌手法直接决定了粘合剂的均匀度与最终强度。使用牛角刮板或玻璃棒进行单向、匀速搅拌，避免卷入空气产生气泡，气泡在固化后会成为结构弱点。混合时需观察漆糊的状态，理想的粘合剂应呈现类似牙膏的稠度，既能在涂抹时贴合器物断口，又不会因过稀而流淌污染周边，或因过稠而无法形成严密的分子间连接。调配完成后，需静置消泡片刻，确保内部应力释放，再行使用。
断面对位与粘合剂的施加技巧

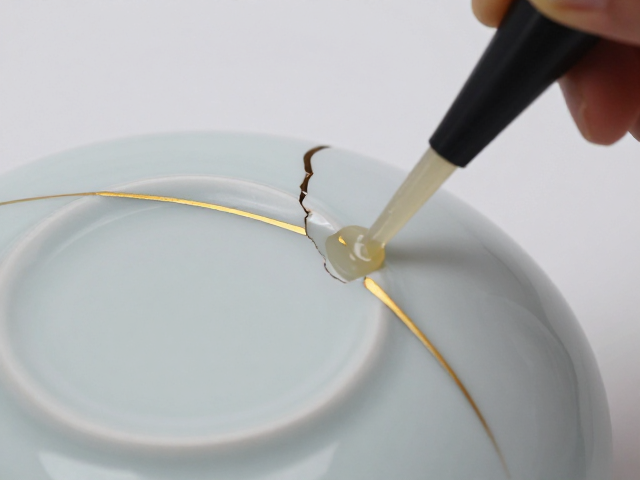

粘合剂施加前，断口必须经过精细的打磨与清洁，去除所有油脂、灰尘及旧漆残留，确保大漆能直接接触器物本体材质。对于陶瓷或紫砂等多孔材料，可使用无水酒精擦拭后自然风干；对于金属或玻璃，则需确保表面绝对干燥。施加粘合剂时，应在两个断面上分别薄涂一层，避免单侧堆积，涂覆范围应略大于裂痕实际宽度，以形成周向的密封环。
对接过程需精准迅速，一旦粘合剂接触空气开始初步固化，移动断口会破坏分子链的交织。对接后，使用无酸纸或干净棉布轻轻按压，挤出多余溢出的漆料，再用竹签或刮刀仔细清理接缝处残留的粘合剂，防止固化后形成影响美观的硬块。随后，将器物置于专用漆室中，避免震动与灰尘落入，初期固化通常需24-48小时，期间不可移动或触碰修复部位，以确保大漆完成初步交联反应。
金粉点缀与表面打磨抛光
待大漆粘合层完全固化后，需对修复区域进行严密的打磨。使用从粗到细的水砂纸（如400目至2000目）逐级打磨，去除溢出的漆料及不平整处，直至断口与器物表面平滑过渡，无明显台阶感。打磨过程中需保持湿润，以减少粉尘并防止砂纸堵塞，每更换一种目数砂纸，需彻底清洁表面，确保上一道痕迹完全消除，这是保证后续金饰平整服帖的关键步骤。

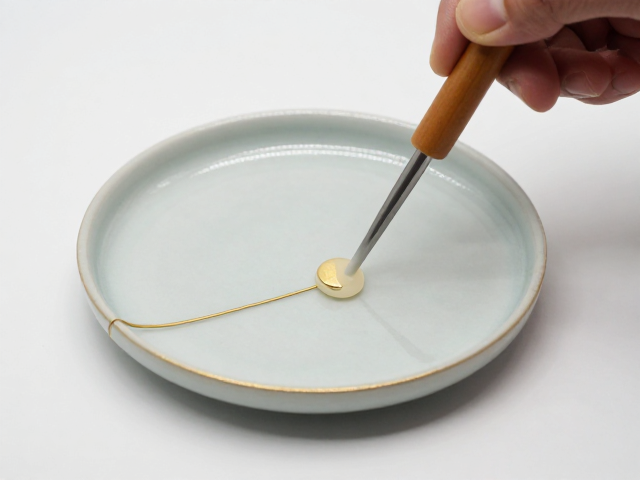

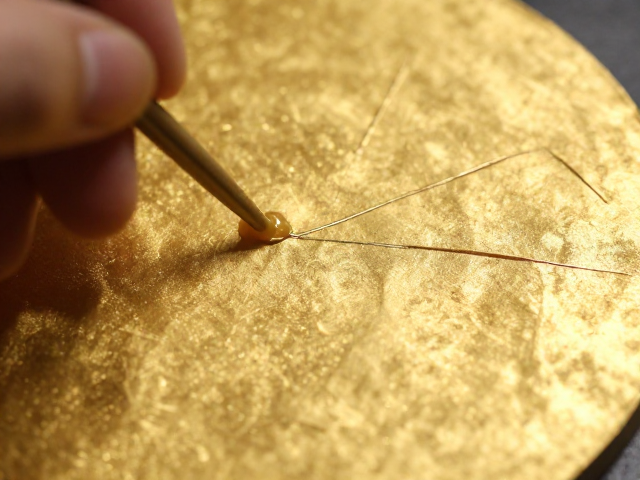

金粉的点缀分为撒金与描金两种主要形式。撒金适用于较大面积的修补，待漆面处于半干状态（指触微粘但不粘手）时，均匀撒上金粉或银粉，利用漆面的粘性使金属颗粒附着；描金则使用极细毛笔蘸取金箔碎片或金粉调和漆液，像书法般勾勒出裂痕纹路。金饰完成后，需再次入漆室固化2-3天，随后用软布轻轻擦拭去除浮金，再使用高目数砂纸（如3000目以上）进行精细抛光，直至金线与器物表面浑然一体，光泽温润。
修复后的养护与价值延续
金缮修复完成的器物并非一劳永逸，其养护方式直接影响长期保存效果。应避免长期暴露在强烈阳光下，以防大漆层因紫外线照射逐渐变黄或老化；同时，避免长时间浸泡在水中或接触强酸强碱物质，虽然天然大漆具有优异的耐水性，但极端化学环境仍可能侵蚀漆膜。日常清洁时，仅需用湿布轻轻擦拭金饰表面，保持其光泽，切忌使用研磨性清洁剂或硬物刮擦。
从价值评估的角度，金缮修复提升了器物的艺术附加值，使其从单纯的实用器皿转变为具有独特美学意义的艺术品。修复痕迹作为器物历史的一部分，记录了其经历与重生，这种“不完美之美”在当代收藏与家居装饰中备受推崇。修复者通过精湛的工艺，不仅恢复了器物的物理功能，更通过金线的引导，让裂痕成为视觉焦点，使器物在残缺中展现出超越原本形态的完整与和谐，实现了物质与精神价值的双重升华。
