青花古彩的色料特性与呈色逻辑
青花与古彩虽常被视为两种独立的瓷器装饰门类，但在传统工艺语境下，二者对钴料与矿物颜料的物理化学反应有着严密的内在联系。青花瓷的核心在于氧化钴在高温还原气氛下的呈色，其发色深浅与钴料中的锰、铁含量比例直接相关，这种依赖窑炉气氛控制的呈色过程，要求工匠对料水浓度有着极高的掌控力。古彩则多使用五彩技法，其颜料多为矿物研磨后调入桐油或胶水绘制，色彩覆盖力强，发色稳定，不依赖还原气氛，更多体现的是彩绘后直接入窑烧成的稳定性。
两者在绘制前的料浆制备阶段存在显著差异。青花料需经过精细的淘洗与沉淀，去除杂质以确保线条流畅与晕染自然，其“分水”技法讲究浓淡过渡，如同水墨画般的层次感。古彩绘制则更注重线条的刚劲与色彩的平涂，颜料颗粒相对较粗，绘制时需一笔到位，避免反复涂抹导致颜料堆积不均。这种材料特性的差异，奠定了后续烧成过程中两者对温度曲线截然不同的适应性基础。
绘制技法中的笔意与构图规范

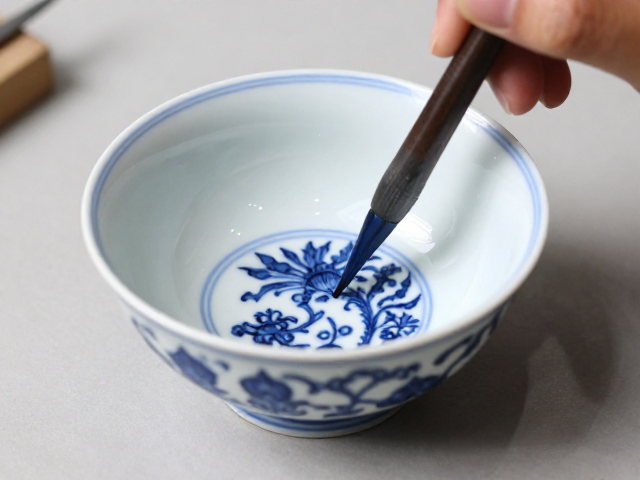

青花古彩的绘制过程严格遵循传统书画的笔墨规范，尤其在古彩领域，其构图讲究疏密有致，线条要求铁线描或钉头鼠尾描，笔锋转折处需顿挫有力。工匠在坯体上勾勒轮廓时，需预判高温下颜料的流动与收缩，因此线条往往比最终成品略粗，以补偿烧制过程中的视觉变化。青花绘制则更强调“写意”与“写实”的结合，特别是在清代康熙年间，青花分水技法达到巅峰，通过不同浓度的料水区分出“头浓、二浓、正浓、二淡、淡”等五个层次，使得单色青花呈现出丰富的视觉厚度。
在题材选择与布局上，青花古彩多取材于历史故事、神话传说及自然花鸟，构图饱满而不失留白。绘制时，工匠需严格遵循“先画后填”或“勾填结合”的原则，确保图案边缘清晰。对于古彩而言，由于其颜料含有大量金属氧化物，绘制时需特别注意笔触的力度，过轻则颜料附着力不足，过重则易导致坯体破损或烧成后颜料剥落。这种对笔法与力度的精准控制，是决定成品艺术价值的关键环节，也是传统手工技艺中难以被机械化替代的核心内容。
窑炉气氛与温度曲线的精准控制
瓷器烧成的核心在于对窑炉内温度曲线与气氛（氧化或还原）的精确调控。青花瓷的烧成温度通常控制在1280℃至1300℃之间，关键在于还原焰阶段的维持。在升温过程中，窑内氧气含量需定期降低，使二氧化碳浓度升高，从而促使钴料中的氧化钴转化为氧化亚钴，呈现出鲜艳的蓝色。若还原气氛不足，青花易发黑或灰暗；若还原过度，则可能导致釉面起泡或色料流淌失控。这一过程需要经验丰富的窑工通过观察火照或窥视孔，实时调整燃料投放与通风口状态。
相比之下，古彩的烧成温度略低，通常在750℃至850℃之间，属于低温釉上彩或高温釉下彩的二次烧成范畴。古彩颜料中含有大量铅熔剂，较低的温度足以使颜料熔融并牢固附着于釉面，同时避免高温导致色彩浑浊或流淌。烧制过程中需保持氧化气氛，防止某些金属氧化物在高温还原环境下发生不可逆的颜色改变。温度曲线的平稳过渡至关重要，升温过快易导致坯体开裂或颜料炸裂，降温过快则可能引起釉面应力不均，影响成品的耐久性与光泽度。
烧成缺陷分析与工艺优化路径
在实际烧制过程中，青花瓷常出现“铁锈斑”或“晕散”现象，这多源于钴料中杂质含量过高或烧成温度波动。铁锈斑表现为黑色或褐色斑点，影响整体发色的纯净度，需通过优化料浆提纯工艺加以改善。晕散则表现为线条边缘模糊，可通过调整料水浓度及控制窑内升温速率进行修正。此外，釉面气泡问题常因窑内气氛不稳定或坯体排气不充分所致，需确保坯体干燥彻底，并在烧成初期设置充分的排气阶段。
古彩烧成中常见的缺陷主要为“剥落”与“变色”。剥落多因颜料层过厚或釉面清洁不彻底，导致附着力不足；变色则可能因窑内温度不均或气氛不当，使某些金属氧化物发生非预期反应。为优化此类问题，工匠需在绘制前对釉面进行精细打磨与清洁，确保颜料与釉面结合紧密。同时，通过标准化窑炉温度监测数据，建立不同季节、不同燃料条件下的烧成参数模型，可有效提升成品率与色彩稳定性，使传统工艺在现代生产环境中保持较高的一致性与可追溯性。
