月白天青结晶釉的视觉美学与化学基础

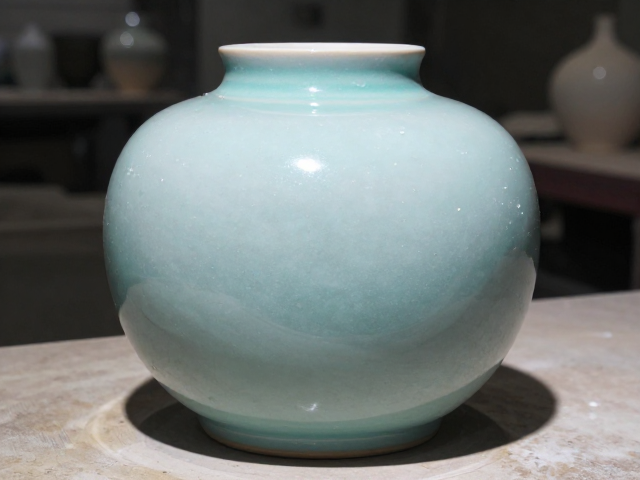

月白天青釉以其温润如玉的质感和静谧深邃的天青色泽，成为陶瓷艺术中极具辨识度的品类。这种釉面并非单一的色彩呈现，而是通过釉料中金属氧化物在高温还原气氛下的复杂反应，形成类似玉石半透明的视觉效果。其核心在于对铁、钛等呈色元素的精准控制，以及釉层玻璃相结构的细腻度。不同于普通单色釉，月白釉要求釉面在冷却过程中产生微弱的乳浊效应，使得光线在釉层内部发生漫反射，从而营造出“雨过天青”般柔和朦胧的光影层次。
从化学成分来看，月白釉的基础配方通常以长石、石英和高岭土为主要骨架，辅以石灰石或方解石提供助熔剂。高岭土在其中扮演着至关重要的角色，它不仅提供了氧化铝以维持釉料在高温下的粘度，防止釉层流淌失控，还影响了釉面的白度和耐火度。配方中氧化钛和微量氧化铁的比例需要经过严密的计算，钛元素有助于形成金红石或钛铁矿晶体，增加釉面的乳浊度和亮度，而铁元素则在还原气氛下转化为氧化亚铁，奠定天青色的基调。这种化学平衡决定了釉面最终是偏向月白的冷调，还是带有青绿的暖调。
高岭土配方的科学构建与原料处理
高岭土的选择与处理是月白釉成功的关键变量。工业级高岭土通常含有较高的杂质，如铁、钛、硅等，这些杂质若未经处理，极易导致釉面出现黑点或色彩不均。在实际生产中，需选用低铁、低钛的优质高岭土，并通过淘洗、沉淀、除铁等物理手段降低杂质含量。部分高端配方会引入球土或叶蜡石来调节可塑性和收缩率，确保坯体在干燥和烧制过程中不变形。高岭土的粒度分布也至关重要，过粗的颗粒会导致釉面粗糙，过细则可能引起釉层开裂，通常需要将原料研磨至规定细度，并通过标准筛网筛选，以获得均匀的悬浮液。
配方的计算需基于严重的化学分析数据，而非经验估算。以某类经典月白釉配方为例，其基础组成可能包括：高岭土30%-40%，长石20%-30%，石英15%-25%，石灰石10%-15%，以及少量滑石或硼砂作为辅助熔剂。氧化钛的添加量通常控制在0.5%-2%之间，具体数值需根据窑炉气氛微调。氧化铁的添加量极低，一般在0.1%-0.5%之间，过量会导致釉色发黑。所有原料需经过严格的水洗和除铁处理，确保铁含量低于0.3%。这种严密的原料控制体系，是保证每一批次釉面色泽稳定、无瑕疵的基础。
烧制工艺中的温度控制与气氛管理
烧制工艺是月白釉成型的决定性环节，其中温度曲线和气氛变化直接影响釉面的结晶与呈色。月白釉通常在1280℃至1320℃之间完成烧结，升温阶段需缓慢均匀，避免坯体开裂。在氧化阶段，釉料中的水分和挥发性物质被排出，金属氧化物开始初步反应。进入还原阶段后，窑内氧气含量降低，二氧化碳和碳氢化合物增多，铁元素在此过程中转化为氧化亚铁，呈现出青色基调。还原气氛的强度需精确控制，过强的还原力会导致釉面发黑，过弱则无法形成理想的天青色。
冷却过程对月白釉的质感有着深远影响。快速冷却有助于保持釉面的玻璃相结构，使釉面更加光亮；而缓慢冷却则可能促进晶体析出，增加釉面的乳浊感和玉质感。在实际操作中，窑炉需在高温区保持一定时间的保温，使釉料充分熔融并均匀分布，随后逐步降温。降温速率需根据釉料配方中的矿物组成进行调整，以确保金红石或钛铁矿微晶在釉层中均匀分布，形成月白釉特有的细腻质感。此外，窑炉内的压力控制也至关重要，正压或负压环境会影响气氛的稳定性和釉面的最终效果。
成品缺陷分析与工艺优化策略
尽管月白釉具有极高的艺术价值，但其烧制过程中极易出现多种缺陷，如针孔、缩釉、釉裂等。针孔通常由釉料中残留的气体或坯体挥发物未能及时排出所致，可通过增加预烧时间、优化釉料研磨细度或调整釉层厚度来解决。缩釉现象多发生在坯釉结合不良或釉料熔融温度过高时，需检查坯体吸水率，确保坯釉膨胀系数匹配，或适当降低烧成温度。釉裂则可能与冷却过程中釉层内部应力过大有关，可通过调整配方中的氧化镁或氧化锌含量，提高釉层的韧性，或优化冷却曲线，减缓应力释放。
除了常见缺陷，月白釉还可能存在色泽不均、灰暗等问题。色泽不均多由釉料混合不匀或施釉厚度不一致导致，需加强釉浆搅拌和施釉工艺的控制。灰暗则可能与还原气氛不足或原料中铁钛含量过高有关，需加强窑炉气氛监测，确保还原气氛稳定，并严格筛选原料。此外，窑炉内的落尘也是影响釉面质量的重要因素，需保持窑室清洁，避免灰尘落在釉面形成瑕疵。通过系统性的缺陷分析和工艺优化，可以显著提升月白釉的成品率和艺术表现力，使其在陶瓷领域中焕发更加持久的光彩。
