结晶釉的基础化学机制与成色原理
结晶釉并非单一成分的熔融体，而是基于硅酸盐体系，通过精确控制釉料中金属氧化物（如氧化锌、氧化钛、氧化铁等）的比例，在高温烧制过程中引发复杂的物理化学变化。其核心在于“析晶”过程，即在釉层冷却阶段，熔体中的过饱和溶液促使晶体从液相中分离并生长。这一过程受温度曲线、保温时间以及釉料粘度共同制约。当釉料处于高温熔融状态时，各种氧化物完全溶解形成均匀的玻璃相；随着温度缓慢下降，晶体成核并开始生长，最终在玻璃基质中形成肉眼可见的固态晶点或纹理。
色彩的表现直接依赖于釉料中发色元素的种类及其在晶体结构中的配位环境。例如，铜元素在还原气氛下易呈现绿色或红色，而铁元素则会根据浓度和烧成气氛呈现黄色、褐色或黑色。钛与锌的组合常形成白色的钛酸锌晶体，而锰则倾向于产生紫色或棕色的晶体结构。这些金属离子在晶格中的置换或占据不同位置，改变了物质对光线的吸收和反射特性，从而在微观晶体表面形成丰富的色彩层次。这种由材料本性决定的色彩逻辑，是结晶釉艺术表现的物质基础。
关键原料配比与结晶生长控制
实验的核心变量在于基础釉料与助熔剂的比例，通常以氧化锌和氧化钛为主要结晶剂，配合长石、石英和滑石等基础原料。氧化锌能降低釉料粘度，促进晶体生长，而氧化钛则作为主要的结晶主体。在实际配方调试中，氧化锌的含量通常控制在10%-20%之间，氧化钛含量则在5%-11%之间，具体数值需根据所用原料的纯度进行调整。过高的结晶剂含量会导致釉面过厚、流釉或晶体过大而显得粗糙，过低则无法形成明显的结晶效果，仅呈现均匀的玻璃质感。
温度曲线是决定晶体形态和色彩饱和度的另一大关键。升温阶段需快速通过低温分解期，确保原料充分反应；在最高温度点（通常为1280℃-1300℃）需保持足够的时间，使釉料完全熔融并排除气泡；随后的降温阶段最为关键，需设置缓慢降温区（如1050℃-950℃区间），以提供晶体生长所需的热力学条件。降温速率越快，晶体越小且颜色可能偏浅；缓慢降温则有利于大尺寸、高饱和度晶体的形成。通过微调降温斜率，可以显著改变结晶花的大小分布和边缘清晰度。
自然纹理的视觉呈现与美学构建

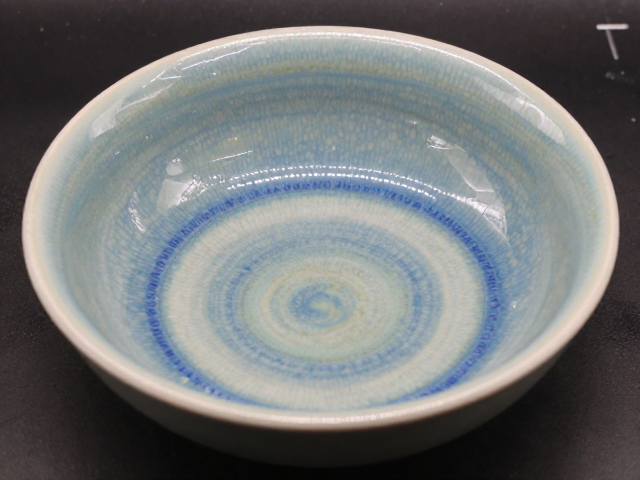

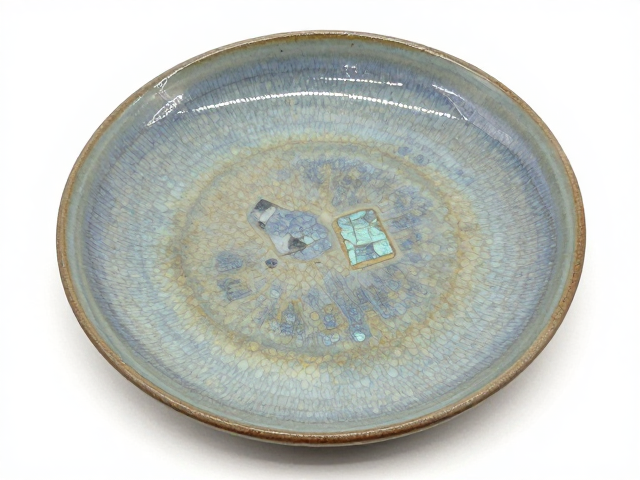

结晶釉的自然纹理通常表现为树枝状、雪花状或珊瑚状结构，这些形态源于晶体在二维平面上的各向异性生长。在视觉上，不同颜色的晶体相互交织，形成类似山水画或自然景观的抽象图案。深色的晶体（如铁系或锰系）往往作为骨架或背景，而浅色或亮色晶体（如锌钛系形成的白晶或铜系形成的绿晶）则作为点缀，形成强烈的视觉对比。这种非重复性的随机分布，赋予了每件作品独一无二的艺术个性，避免了工业化生产的机械感。
色彩搭配的艺术美感建立在色调和谐与层次分明的基础上。冷色调（如蓝、绿、紫）通常给人一种宁静、深邃的感觉，适合表现冰雪、海洋或夜空意象；暖色调（如黄、橙、红、褐）则传递温暖、热烈或古朴的氛围，常用于模拟火焰、秋叶或大地肌理。在实际操作中，可以通过叠加施釉或多次烧成来增强层次感。例如，先烧成深色底釉，再在表面施以含结晶剂的薄釉进行二烧，可使晶体悬浮于深色背景之上，增强立体感和视觉冲击力。
烧成气氛对最终效果的决定性影响
烧成气氛分为氧化气氛和还原气氛，二者对结晶釉的色彩和晶体形态有着截然不同的影响。在氧化气氛下，金属氧化物多以高价态存在，色彩通常较为明亮、鲜艳。例如，铜在氧化气氛中呈绿色，铁呈黄色或褐色。氧化气氛下的结晶通常较为疏松，晶体边界清晰，适合表现明快、清新的自然纹理。控制窑炉中的氧气含量，确保燃料充分燃烧，是维持稳定氧化气氛的关键。
相反，还原气氛通过在高温下引入过量碳氢化合物，消耗窑内氧气，使金属氧化物失去部分氧原子，形成低价态化合物。在还原气氛下，铜可能呈现红色，铁呈现深褐色或黑色，整体色调更为深沉、厚重。还原气氛下的结晶往往更为致密，晶体表面可能带有金属光泽或特殊的质感。气氛的转换点（即还原开始和结束的温度）和还原强度（碳黑量）需要精确控制，过强的还原可能导致釉面起泡或晶体生长受阻，过弱则无法达到预期的发色效果。
