氧化铁与氧化锰在陶瓷釉料中的流变特性差异

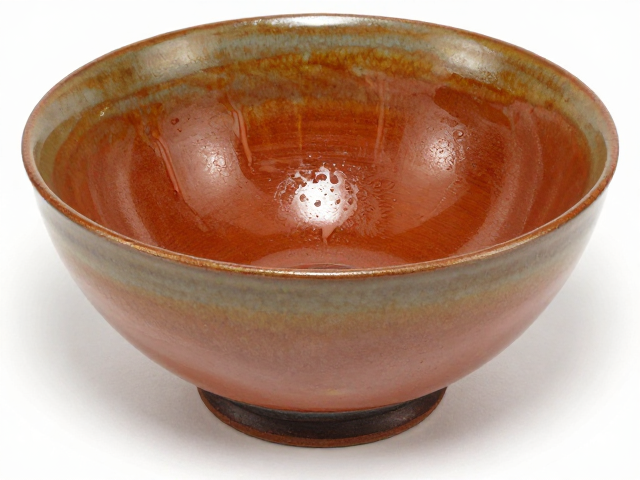

氧化铁与氧化锰作为陶瓷工业中极为常见的着色金属氧化物，其在釉料高温熔融阶段的行为表现出显著的热力学差异。氧化铁（主要呈Fe2O3或FeO形态）在高温下会显著降低釉料的粘度，这种降粘作用使得釉面在烧成过程中具有极强的流动性。当釉层中的氧化铁含量超过临界阈值，或者烧成温度接近釉料软化点时，釉面极易发生流淌，导致釉层变薄甚至露胎。相比之下，氧化锰对釉料粘度的影响较为复杂，它在高温下通常会增加釉料的粘度，从而抑制釉面的过度流动，使釉层保持相对稳定的厚度和形态。

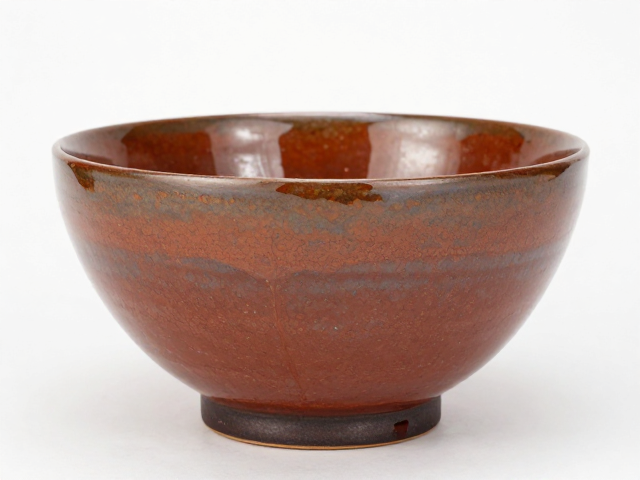

流釉现象的产生往往源于釉料配方中助熔剂与着色剂的比例失衡。氧化铁具有较强的助熔能力，在钾、钠、钙等碱性氧化物存在的环境下，其降低粘度的效应会被进一步放大。若釉料中二氧化硅含量不足，或碱金属氧化物比例过高，氧化铁引发的低粘度熔体便会在重力作用下向低温区或釉面边缘聚集，形成“流釉”缺陷。氧化锰虽然也会参与熔体网络结构的形成，但其聚合能力较强，不易像铁那样形成简单的低粘度硅酸盐液相，因此在常规配方中，锰系釉料的抗流挂能力通常优于铁系釉料。
发色机理及关键影响因素分析
氧化铁的发色高度依赖于烧成气氛与釉料基础成分，这一特性使其成为控制陶瓷表面视觉效果的核心变量。在氧化气氛下，三价铁离子（Fe3+）占据釉料玻璃相中的配位位置，通常呈现黄色、褐色或红色；而在还原气氛中，二价铁离子（Fe2+）取代其位置，由于电子跃迁能级的差异，釉面会呈现出青色、绿色或黑色。这种颜色转变不仅取决于氧分压，还受到釉料中铁离子浓度及周围阳离子环境的直接影响，高浓度的铁在还原气氛下易形成深色甚至黑色的致密釉层。
氧化锰的发色逻辑则更多体现在色调的丰富性与稳定性上。在氧化气氛中，锰通常呈现粉红、紫色或褐色，其颜色深度与锰的添加量呈正相关，但过量添加会导致釉面发黑或产生斑点。值得注意的是，锰在釉料中容易形成不稳定的中间价态，在高温停留时间过长时，可能发生歧化反应或挥发，导致颜色深浅不一。此外，釉料中的其他成分如氧化铝、二氧化硅的比例会显著改变锰的发色效果，高铝釉料倾向于抑制锰的扩散，使颜色更加均匀细腻，而高硅釉料则可能因析晶导致颜色发暗。
缺陷控制与工艺参数优化策略
针对氧化铁引发的流釉问题，调整烧成曲线是首要控制手段。降低最高烧成温度或缩短高温保温时间，可以有效维持釉料粘度，防止熔体过度流动。在实际生产中，若必须保持高温以获得致密釉层，可通过增加釉料中的氧化铝或二氧化硅含量来提高高温粘度，从而平衡氧化铁的降粘效应。同时，控制釉浆的细度与悬浮稳定性，确保釉层厚度均匀，也是减少因局部过厚导致流釉的关键措施。
对于氧化锰系釉料的缺陷控制，重点在于气氛管理与原料预处理。确保窑炉气氛的稳定，避免氧化与还原气氛的剧烈波动，有助于维持锰离子的价态稳定，防止颜色发黑或发灰。原料方面，使用经过预烧或细磨的锰矿粉可以减少因颗粒不均导致的局部浓度过高，进而避免釉面出现麻点或色斑。此外，控制釉料中的杂质元素，特别是钙、镁等可能与锰形成低熔点化合物的元素，有助于提升釉面的纯净度与光泽感。
