釉色搭配的美学逻辑与视觉张力
釉色搭配并非简单的色彩堆砌，而是基于化学元素在高温下的呈色反应与微观晶体结构的艺术重构。氧化铁在还原焰中呈现青绿或黑褐，而在氧化焰中则转为黄褐或红色，这种环境依赖性要求创作者必须精准计算釉料配方中的金属氧化物比例。例如，铁含量控制在1%-3%时，通常能获得从米黄到深褐的细腻过渡，而超过5%则极易产生黑斑或流釉失控。这种物理特性决定了釉色搭配必须建立在严密的材料科学基础之上，而非凭空想象。
视觉张力来源于对比与和谐的平衡，常见的高阶搭配策略包括冷暖对比、明度反差以及质感互补。深蓝色的钴釉与浅黄色的氧化铁釉并置时，若两者烧成温度一致且流动性相近，可形成清晰的色块分割，产生强烈的现代构成感；若追求自然交融，则需利用釉面在高温下的熔融流动，使边缘产生自然的晕染效果。这种对流动性的控制，直接影响了最终作品的视觉重心，是釉色美学中极具技术含量的关键环节。
捏塑造型的形态构建与重心平衡
捏塑造型的核心在于对泥料可塑性的理解与空间结构的预判，其基础在于泥料中水分含量与颗粒细度的精准控制。通常，用于精细捏塑的泥料含水量需保持在18%-20%之间，过湿会导致结构坍塌，过干则易开裂。创作者通过指尖的触感判断泥料状态，利用拇指与食指、中指配合，通过旋转、挤压、拉伸等动作，逐步构建出土器或雕塑的初始形态。这一过程不仅是体量的增减，更是对泥土内部应力分布的微观调控。
重心平衡是捏塑造型能否稳定存在的关键物理约束，尤其在制作悬空或不对称结构时，需严格计算重心投影是否落在底座支撑面内。例如，制作一只单足站立的动物造型，其躯干与头部的质量分布需经过严密的力学估算，必要时需在内部预留空腔以减轻自重，或在底部增加配重泥块以稳固重心。这种对物理结构的隐性设计，往往隐藏在看似随意的形态表面，是区分普通捏塑与专业造型的重要技术指标。
修坯刀的工具选择与刃口处理
修坯刀的选择直接影响坯体表面的光洁度与线条的精准度，刀头材质多选用高碳钢或不锈钢，硬度需高于泥料但具有一定的韧性以防崩刃。不同弧度与宽度的刀头对应不同的修坯场景：平刃刀适用于大面积平整处理，圆头刀用于过渡曲面的打磨，而尖刃刀则用于刻画细节线条。刀柄的材质与握持方式也至关重要，木质或竹制刀柄能提供良好的摩擦力与触感反馈，有助于创作者在施力时感知刀尖与坯体的接触状态。
刃口的处理决定了修坯的精细程度，新制的修坯刀需经过开刃、打磨、抛光等多道工序，刃口角度通常保持在20-30度之间，过陡易崩口，过钝则切削效率低且易拉扯泥面。使用过程中，需保持刃口清洁，避免泥屑嵌入导致划伤坯体。对于硬质瓷土，刃口需保持极高的锋利度，而对于软质陶土，则可适当钝化刃口以增加刮削的柔和感。这种对工具状态的精细化管理，是保证修坯质量的基础条件。

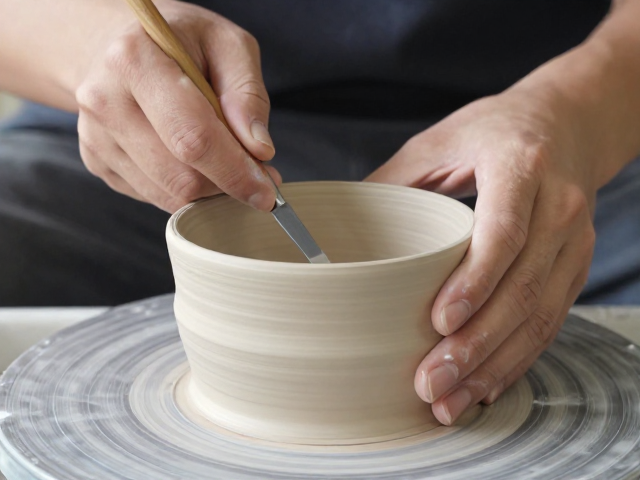

修坯手法与坯面控制技巧
修坯手法的核心在于力度与角度的动态平衡，刀具与坯面的接触角度通常保持在30-45度，通过手腕的灵活转动控制切削深度。对于厚胎部位，需采用分层削薄的方式，每刀切削量不宜超过1毫米，以避免因应力释放不均导致坯体开裂。修坯过程中需保持坯体湿润但无积水，过湿的坯体易粘刀，过干则切削阻力大且易产生毛刺。创作者需通过听觉判断切削状态，顺畅的切削声通常伴随着均匀细腻的泥屑脱落。
坯面控制涉及对表面纹理与厚薄一致性的精细调整，修坯后期常使用刮刀或海绵进行表面精修，以消除刀痕并提升平滑度。对于需要保留手工痕迹的作品，需刻意控制刀路的走向与间距，形成具有韵律感的线条肌理。厚薄均匀性可通过手指轻敲坯体听音判断，声音清脆均匀表明壁厚一致，声音沉闷则提示局部过厚或存在隐裂。这种基于感官反馈的调整过程，是修坯技艺中极具经验性的环节。
釉料配制与施釉工艺参数
釉料的配制涉及基础釉料与添加剂的精确配比，常见的基础釉料包括长石、石英、高岭土等，添加剂则用于调节釉面光泽、颜色及熔融温度。釉料细度通常要求通过200-300目筛网，以确保釉层均匀无颗粒感。配制过程中需严格控制水分比例，一般釉浆比重保持在1.4-1.6 g/cm³之间，过稀易导致流釉，过稠则附着力不足。釉料需经过充分搅拌与静置消泡，以确保施釉时的流动性与稳定性。
施釉工艺包括浸釉、浇釉、喷釉等多种方式，每种方式对釉浆浓度与操作手法均有特定要求。浸釉法适用于中小型器物，需控制浸没时间以决定釉层厚度，通常每次浸釉约2-5秒；喷釉法适用于大型或不规则造型，需保持喷枪与坯体距离在20-30厘米，移动速度均匀以避免积釉。施釉后需检查釉层是否均匀，无流釉、积釉或露底现象。釉层厚度通常控制在0.5-1.5毫米之间，过厚易开裂，过薄则遮盖力不足。
