紫砂泥料陈腐与水分平衡的从属关系

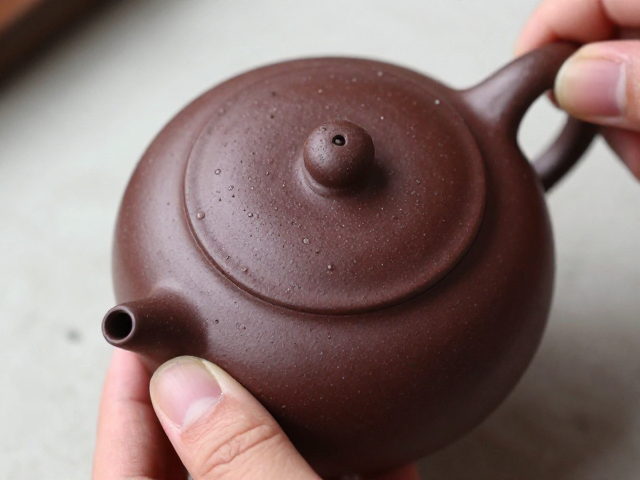

紫砂泥料经过长时间陈腐后，内部水分分布趋于均匀，有机质发生生物降解，这使得泥料的可塑性显著提升，但也带来了含水率控制的关键难点。若陈腐泥料在后续干燥过程中速度失控，内部水分向外迁移的速率远大于表面水分蒸发速率，极易在坯体内部形成蒸汽压，进而导致气泡生成。这种因水分梯度失衡引发的物理缺陷，直接破坏了紫砂泥料的致密性，使得成品表面出现针孔或砂眼，严重影响器物的美观与实用性能。
解决这一问题的核心在于理解泥料在陈腐过程中“水-土-气”的动态平衡。陈腐时间越长，泥料中的水分与矿物质结合越紧密，若直接按照新泥的标准进行快速干燥，内部锁定的自由水难以及时排出，受热后迅速膨胀形成气泡。因此，排除气泡的第一步并非直接处理成品，而是需要在制坯前重新评估泥料的含水率，确保其处于适宜的手工成型区间，避免因泥料过湿或干湿不均导致后续干燥应力集中。
控制干燥环境与温度梯度的具体操作
干燥过程必须摒弃自然暴晒或强风直吹的粗放方式，转而采用恒温恒湿的缓干策略。将成型后的紫砂坯体置于通风良好但无直射阳光、无强风对流的环境中，保持环境温度在20-25摄氏度之间，相对湿度控制在50%-60%左右。这种温和的环境参数能确保水分从坯体内部向表面均匀迁移，避免表面迅速结壳而内部仍潮湿，从而消除因内外收缩率不一致产生的内应力，防止气泡在坯体内部聚集。
在干燥过程中，还需定期轻柔翻转坯体，确保各部位受热和失水均匀。对于厚壁或造型复杂的器型，可采用覆盖湿布或微湿纸张的方式，减缓表面水分蒸发速度，延长干燥周期。通过拉长干燥时间，让水分有足够的时间通过毛细管作用缓慢排出，从根本上降低气泡产生的概率。这种“慢工出细活”的处理方式，虽然增加了时间成本，却是保证紫砂泥料细腻质感的必要物理过程。
手工修整与二次揉泥的从属处理
当坯体干燥至半干状态（即皮革硬度）时，若发现表面仍有微小气泡或砂眼，应立即进行手工修整。使用细密的砂纸或玛瑙刀轻轻刮抹气泡部位，去除松散颗粒，再用同种泥料的泥浆进行填补。这一步骤旨在修复因干燥不均导致的微观缺陷，填补气泡破裂后留下的空隙，确保坯体表面的连续性。对于大面积的气泡问题，则需考虑将坯体重新打散，进行二次揉泥，以重新均化泥料内部结构，排除混入的空气。
二次揉泥过程中，需特别注意揉泥的力度与次数，确保泥料内部无空气残留。揉泥不仅是排除气泡的手段，更是进一步细化泥料颗粒、增强泥料结合力的关键步骤。经过精细揉泥后的泥料，其内部结构更加紧密，后续成型和干燥过程中产生气泡的风险将大幅降低。通过这种从物理修整到材料重组的双重处理，能够有效提升紫砂成品的细腻度和致密性，使其呈现出温润如玉的质感。
