泥料陈腐管理的核心机制与时间控制
高岭土矿经初步破碎和除铁后形成的泥料，其内部矿物颗粒表面的电荷分布及水分吸附状态尚不稳定。陈腐过程实质上是泥料内部水分均匀化与有机质分解的物理化学稳定期。在这一阶段，细颗粒粘土矿物通过离子交换作用吸附自由水，形成稳定的结合水层，从而改善泥料的可塑性和韧性。若陈腐时间不足，泥料内部含水率不均，后续成型时极易出现密度差异，导致烧成后产生裂纹或变形。
陈腐环境的温湿度控制直接决定了泥料品质的上限。理想的陈腐车间应保持相对湿度在70%-80%，温度维持在15-25℃之间，避免阳光直射和强风干燥。现代生产线常采用密闭式陈腐仓，配合自动喷淋系统定期加湿，确保泥料含水量维持在20%-25%的适宜区间。陈腐周期通常根据泥料细度和矿物组成设定，一般高岭土泥料需经历7-15天的陈腐过程，部分高纯度高岭土或特种陶瓷原料需延长至30天以上，以充分消除内应力，提升原料均一性。

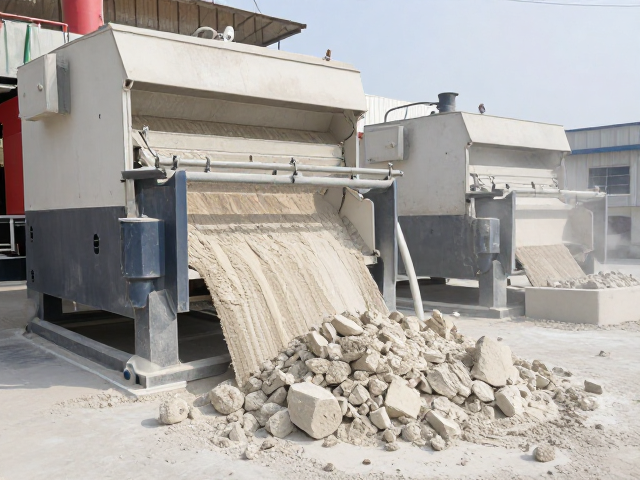

破碎工艺的分段策略与设备选型
高岭土原矿的硬度相对较低，但含有石英、长石等硬质杂质，破碎工艺需遵循“多碎少磨”的原则。初级破碎通常采用颚式破碎机或反击式破碎机，将原矿粒径控制在50mm以内。这一阶段的关键在于控制排料粒度，避免产生过多过细粉末，以免增加后续研磨工序的能耗。对于含泥量较高的矿种，常设置筛分环节，将已解离的细泥直接分离，减少无效破碎，提高生产效率。
二级破碎与预磨阶段常选用对辊破碎机或锤式破碎机，旨在进一步减小颗粒粒径，为球磨或雷蒙磨做准备。对辊破碎机具有破碎比大、产品粒度均匀、过粉率低的特点，特别适用于中高硬度高岭土的细碎。设备辊面的磨损情况需定期监测，辊面沟槽深度直接影响破碎效率，通常当沟槽深度超过2-3mm时需进行修复或更换。合理的破碎流程能显著降低后续研磨介质的消耗，是优化整体工艺流程的基础环节。## 研磨细度控制与粒度分布优化
研磨是决定高岭土产品性能的关键工序，主要依赖球磨机、立式磨或砂磨机完成。高岭土产品的细度通常以45μm或75μm筛余百分率作为主要评价指标。在球磨过程中，研磨介质的材质、尺寸配比及填充率直接影响研磨效率。氧化铝陶瓷球或硅石球常作为研磨介质，其中氧化铝球耐磨性好、杂质少，适用于高品质高岭土加工。研磨时间需通过实验确定，过长的研磨时间会导致颗粒过度粉碎，产生大量纳米级微粒，影响悬浮稳定性；过短则细度不足，影响后续应用性能。
粒度分布的均匀性比单一细度指标更为重要。理想的高岭土浆料应呈现宽分布特征，即由不同粒径颗粒组成的紧密堆积结构。这有助于提高注浆或压制成型时的堆积密度，减少干燥收缩。通过调整研磨介质尺寸组合，如大球用于破碎，小球用于细化，可实现粒度分布的优化。此外，分级设备的效率直接影响成品质量，水力旋流器或离心分级机需精确控制进料压力和转速，确保粗粉返回再磨，细粉及时排出，形成闭路循环，避免粗颗粒混入成品。
工艺参数联动与能耗管理
破碎与研磨工艺参数之间存在严密的联动关系。进料粒度的大小直接决定了研磨机的负荷和能耗。若破碎环节未能有效控制出料粒度，导致进入研磨机的物料粒径过大，研磨机电流会显著升高，电耗增加，同时研磨介质磨损加剧。因此，建立破碎与研磨工序间的实时数据反馈机制至关重要。通过在线粒度分析仪监测破碎后物料粒径，动态调整破碎机排料口宽度或研磨机进料频率，可实现生产过程的精细化控制。
能耗管理需贯穿整个加工流程。高岭土加工的高能耗主要集中在研磨环节，约占整体电耗的60%-70%。优化措施包括采用高效节能电机、优化研磨介质填充率、以及实施变频控制技术。例如，在球磨机中应用变频调速技术，可根据物料性质和研磨阶段自动调整转速，使磨机处于最佳临界转速附近运行，提高研磨效率。此外，余热回收系统在干燥工序中的应用也能显著降低整体能源消耗，提升生产的经济性与环保性能。
