氧化铁与氧化钛在陶瓷釉料中的化学行为差异
氧化铁（Fe₂O₃）与氧化钛（TiO₂）作为陶瓷工业中应用最为广泛的两种金属氧化物着色剂与乳浊剂，其在釉料高温熔融过程中的物理化学行为存在显著差异。氧化铁在还原气氛中会转化为氧化亚铁（FeO），这一转变会显著降低釉料的粘度并扩大熔融温度范围，使得釉面在冷却过程中更容易因表面张力作用形成平滑的液滴状结构，从而提升光泽度。相比之下，氧化钛的热稳定性极高，在高温下不易分解，主要作为网络形成体或中间体存在，其引入通常会增加釉料的粘度，抑制晶体过度生长，对釉面的平整度有着独特的调控作用。
这两种氧化物在釉料基体中的溶解度与析出行为直接决定了最终釉面的微观形态。氧化铁容易融入硅酸盐玻璃网络，形成固溶体，其含量变化会导致釉面颜色从黄色、红色到黑色的一系列转变，同时铁离子对釉层的光吸收特性有着主导性影响。氧化钛则倾向于在釉料冷却过程中形成金红石或锐钛矿型晶体，这些微米级的晶体颗粒能够散射光线，产生乳浊效果，若控制得当，晶体尺寸极小且分布均匀时，反而能通过光线的漫反射与镜面反射的叠加，增强釉面的视觉层次感与细腻度。
流釉性调控对釉面光泽度的影响机制

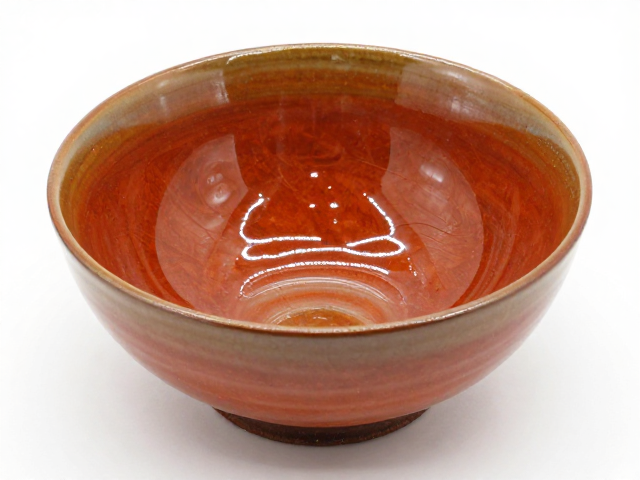

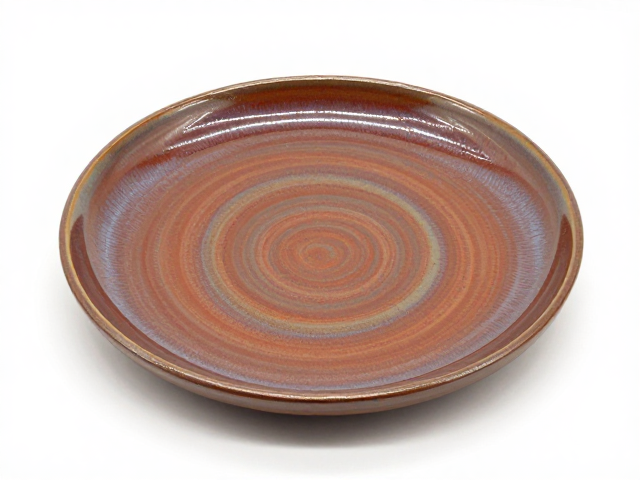

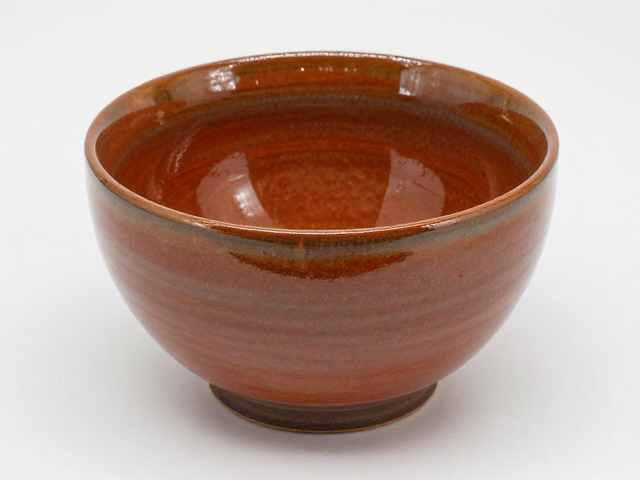

釉面光泽度主要取决于釉层表面的平整程度以及光线在表面的反射规律，氧化铁通过降低高温粘度促进釉料流动，从而消除针孔、缩釉等缺陷，是实现高光泽釉面的关键因素。当釉料在高温下处于高粘度状态时，表面张力难以完全消除微观凹凸，导致光线发生漫反射，光泽度降低；而适量的氧化铁能显著改善釉料的流动性，使釉面在冷却前达到理想的水平状态，形成类似镜面的平滑表面，显著提升 specular gloss（镜面光泽）值。
氧化钛对光泽度的影响则呈现出复杂的双刃剑效应。高含量的氧化钛会导致釉面发白、失光，这是因为其析出的晶体颗粒尺寸较大，破坏了玻璃相的光学连续性，增加了表面粗糙度。然而，在微晶釉或特殊质感釉中，通过精确控制氧化钛的添加量及烧成曲线，可以诱导形成纳米级或亚微米级的均匀晶相，这种微观结构能够改变光线的折射与散射路径，在保持一定乳浊度的同时，通过优化表面微观几何结构，实现“哑光中高光泽”或“丝光”的效果，满足不同审美需求。
平整度优化与缺陷控制的工艺策略
陶瓷釉面的平整度直接关联于烧成过程中的液相流动与固化过程，氧化钛因其提高釉料粘度的特性，常被用于解决流釉过度导致的积釉、流淌不均问题。在厚釉或高温颜色釉中，过强的流动性会导致釉层堆积，冷却后形成波浪纹或橘釉，此时引入氧化钛可以适度增加熔体粘度，抑制釉料在垂直面上的流动，从而获得厚度均匀、表面平整的釉层。这种粘度调控对于大规格瓷砖或异形陶瓷制品的成型与烧成质量至关重要。
针对氧化铁可能引起的还原缺陷或过熔问题，工艺上需结合氧化钛进行复配调整。在还原烧成过程中，若氧化铁含量较高，釉料易因粘度过低而产生针孔或气泡滞留，影响平整度。通过添加适量氧化钛，可以拓宽釉料的熔融温度区间，使釉层在较宽的温度范围内保持稳定的粘度，有利于气泡排出和表面张力的平衡。这种协同作用能够有效减少釉面缺陷，如缩釉、黑点等，确保釉面在宏观上的绝对平整和微观上的致密性。
烧成制度与微观结构的协同作用
烧成温度与保温时间是决定氧化铁与氧化钛在釉料中最终存在状态的关键变量。对于以氧化铁为主的高光泽釉，通常采用较高的烧成温度（如1200℃-1250℃）以确保釉料充分熔融和流平，但需严格控制升温速率，避免釉面沸腾或起泡。在此过程中，氧化钛的加入量需极为谨慎，以免其析出晶体干扰釉料的致密化过程。若追求平整度与适度的乳浊效果，可采用阶梯式烧成，先在低温段完成坯体致密化，再在高温段短时间保温，利用氧化钛的粘度调节作用锁定釉面形态。
气氛控制对两种氧化物的作用效果有着决定性影响。在氧化气氛下，氧化铁主要以三价铁形式存在，釉面色调偏黄或红，粘度相对较高；而在还原气氛下，二价铁的形成会大幅降低粘度，增强流动性。氧化钛在氧化与还原气氛下的晶体形态变化较小，但其与釉料中其他组分（如锌、锶等）的相互作用会受到气氛中氧分压的间接影响。因此，在实际生产中，需根据氧化钛与氧化铁的比例，动态调整窑炉气氛与温度曲线，以平衡光泽度与平整度，获得最佳的综合表观质量。
