真空练泥机的核心作用与脱水衔接
真空练泥机在陶瓷制备流程中承担着关键的结构化重塑任务，其核心机制是通过高压力挤压与真空抽气双重作用，强制排出泥料内部的空气及多余水分。当经过日晒脱水初步降低含水率的泥料进入练泥机料斗后，螺旋推进器在密闭筒体内产生巨大摩擦力，使泥料颗粒之间发生严密的排列与结合。这一过程不仅消除了泥料内部的气泡，防止后续成型或烧制过程中因气体膨胀导致的产品开裂或变形，同时通过机械剪切作用进一步细化了粘土颗粒，提升了泥料的可塑性和均匀度。

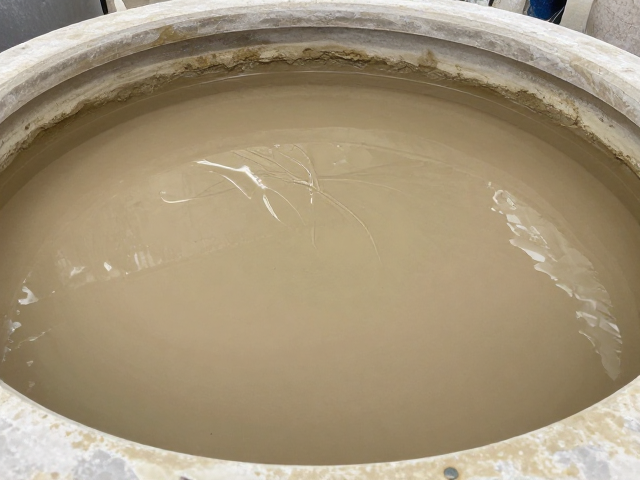

脱水工序与练泥工序的衔接并非简单的物理叠加，而是需要精确控制泥料的初始含水率。日晒脱水利用自然光照和风力带走泥料表层自由水，使泥料达到适合进入机械处理的半固态阶段。若泥料过湿，会阻碍真空系统的建立，导致排气效率低下；若泥料过干，则会增加练泥机的负荷，甚至造成电机过载或机械部件磨损。因此，操作人员需根据当地气候湿度、泥料种类（如高岭土、瓷土或陶土）及日晒时长，动态调整进入练泥机的泥料状态，确保其处于最佳加工区间。
陈腐工艺的科学原理与时间控制

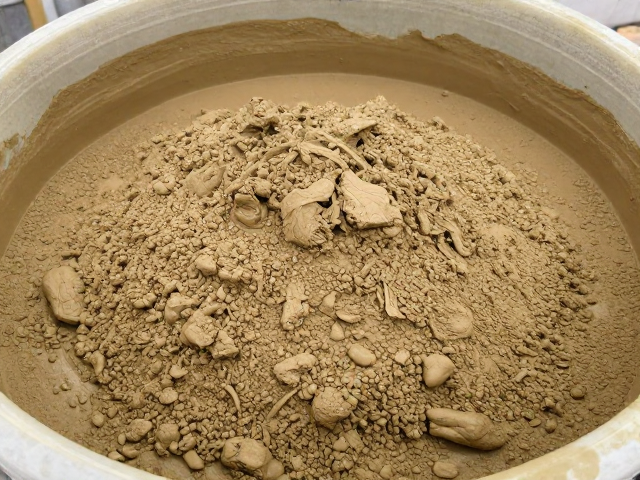

陈腐，又称“醒泥”或“熟化”，是指将经过真空练泥处理后的泥料置于阴暗、潮湿且温度相对恒定的环境中进行长时间静置的过程。这一阶段的核心目的在于促进泥料内部水分与粘土矿物颗粒之间的物理化学作用。在陈腐期间，粘土颗粒表面的结合水逐渐转化为结晶水，粘土片层间的电荷平衡趋于稳定，泥料的塑性指标（如塑性指数）显著提升。同时，陈腐过程中微生物的活动有助于分解泥料中可能存在的有机杂质，改善泥料的流动性和成型性能，使最终产品具备更优异的加工特性。
陈腐的时间周期会因泥料配方、环境温度及湿度条件的不同而存在显著差异，通常短则数天，长则数周甚至数月。对于普通建筑陶瓷或日用瓷泥料，常规陈腐周期多集中在7至15天左右，以确保基础塑性满足成型需求。若对泥料性能要求极高，如高档艺术瓷或特种工业陶瓷，陈腐时间可能延长至30天以上，以充分激活粘土的胶体性质。在此期间，必须严格控制储存环境的温湿度，避免泥料表面干燥结皮或内部水分流失，通常采用塑料薄膜包裹或置于密封窖坑中，以维持泥料整体的含水率一致性。
工艺参数优化与质量控制要点
在实际生产环境中，真空练泥机的真空度、挤压压力及螺旋推进速度是影响泥料质量的关键变量。真空度通常需维持在0.08至0.12 MPa之间，以确保气泡被有效抽出，但过高的真空度可能导致泥料过紧，影响后续成型时的排气能力。挤压压力需根据泥料的硬度进行调节，过大的压力会增加能耗并加速机械磨损，过小的压力则无法保证泥料的致密度。此外，螺旋推进器的转速应与进料速度相匹配，以形成稳定的物料流，避免断料或堵料现象，确保每一批次泥料的均匀性。
日晒脱水后的泥料在进入陈腐前，需进行严格的含水率检测与均匀性评估。使用快速水分测定仪或传统烘干法测定泥料含水率，确保其处于工艺规定的范围内（通常根据成型工艺如注浆、挤压或滚压而定）。在陈腐过程中，需设置定期翻拌程序，特别是在陈腐中期，通过人工或机械翻拌打破泥料内部的应力集中，促进水分均匀分布，防止局部过湿或过干现象。同时，记录陈腐期间的环境温度与湿度变化，结合泥料成型时的表现，不断优化陈腐周期和练泥参数，形成稳定的生产工艺数据库。
