结晶釉的微观奥秘与喷釉技术的介入
结晶釉并非传统意义上的单色釉料，其核心在于釉层中析出的晶体结构，这些晶体在高温烧制过程中通过严密的物理化学变化形成独特的视觉纹理。景德镇的陶瓷工艺中，结晶釉因其类似星空、雪花或珊瑚的形态而备受瞩目，但传统浸釉或荡釉方式难以精准控制晶体的生长分布与大小，导致成品率长期徘徊在低位。喷釉工艺的引入，本质上是利用高压气流将釉料雾化后均匀附着于坯体表面，这种物理沉积方式改变了釉层厚度的均匀性，为晶体生长的起始条件提供了更为精细的调控空间。
在景德镇的实际生产环境中，喷釉设备通常配备可调压力的喷枪与精密的雾化系统，操作者通过调节气压大小和喷枪移动速度，能够精确控制釉层的厚度区间，通常控制在0.5毫米至2毫米之间。这一厚度控制至关重要，因为釉层过薄会导致晶体生长空间不足，无法形成深邃的立体感；而过厚则容易在烧制过程中产生流釉或积釉，破坏画面的完整性。喷釉过程中形成的微观孔隙结构，有助于釉料中金属氧化物在受热过程中的扩散与反应，为后续晶体成核提供了必要的物理基础，这是传统淋釉难以实现的微观环境优势。
星空质感的视觉构建与关键参数

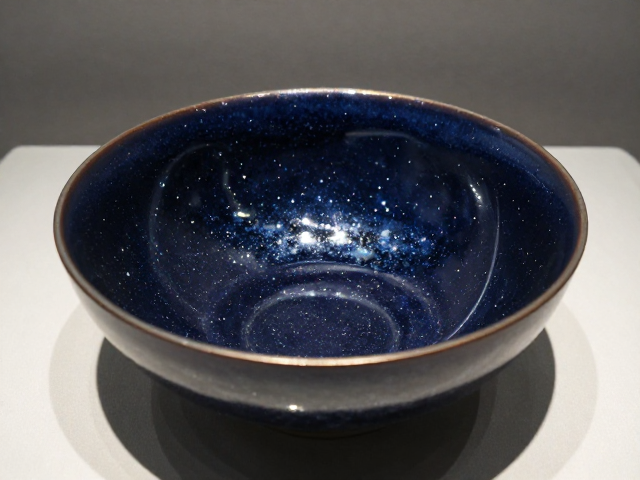

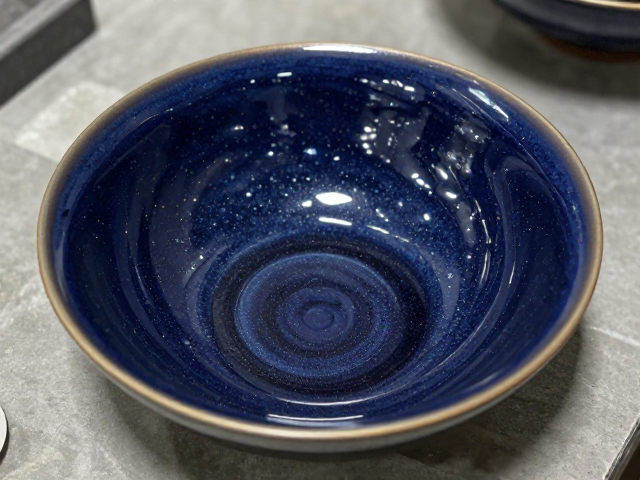

所谓深邃星空质感，在视觉上表现为深色基底上散布着明亮、边缘清晰且具有层次感的结晶点，模拟夜空中的星体分布。实现这一效果的关键在于釉料配方中氧化铁、氧化铜或氧化钴等着色剂的比例，以及石英、长石等熔剂的含量平衡。在景德镇的主流工艺体系中，黑色或深蓝色的基底通常由高含量的氧化铁与氧化钴混合而成，而白色或金色的晶体则多依赖于氧化锌或氧化钛在冷却阶段的析出。喷釉工艺使得这些成分在坯体表面分布更加均匀，避免了局部浓度过高导致的色块堆积，从而在视觉上呈现出类似星云扩散的自然过渡感。
烧制温度曲线是决定星空质感是否深邃的核心变量。景德镇的窑炉通常采用电窑或气窑，升温过程需经历1200℃至1300℃的高温区间。在升温至1260℃左右时，釉料开始熔融，此时晶体开始成核；随后在1280℃至1300℃之间保温一段时间，晶体在此阶段迅速生长。喷釉形成的均匀釉层使得热量传递更加一致，避免了因釉层不均导致的局部过热或受热不足，从而保证了晶体大小的一致性。冷却阶段的速率控制同样关键，缓慢冷却有助于晶体充分生长，形成较大且明亮的星点，而快速冷却则倾向于形成细密的小晶体，两者结合可营造出远近景深的视觉效果。
工艺实操中的难点与解决方案
喷釉过程中极易出现“橘皮”现象或喷枪痕迹，这会直接破坏星空背景的纯净度，影响整体质感。为解决这一问题，操作者通常采用多层薄喷的策略，即单次喷釉时间控制在3-5秒，移动速度保持匀速，待第一层表干后再进行第二层、第三层喷涂。每层之间需留出足够的干燥时间，以排除釉浆中的水分和气泡，防止高温下气体逸出造成釉面针孔。此外，喷枪与坯体的距离通常保持在20-30厘米，角度保持垂直或微倾，以确保雾化颗粒均匀覆盖。对于需要表现强烈星空对比的作品，有时会在喷釉前对坯体进行局部打磨或施涂隔离剂，以控制釉料的流动范围，限定晶体生长的边界。
晶体大小与密度的调控是提升星空质感深邃感的另一大难点。过大的晶体容易显得突兀，缺乏星空的浩瀚感；过小的晶体则可能导致画面浑浊。在景德镇的工艺实践中，通过调整釉料中的成核剂含量和喷釉后的静置时间可以微调晶体状态。部分工艺会在喷釉后等待一定时间让釉浆初步定型，此时釉层内部水分分布趋于稳定，有助于晶体在烧制初期形成均匀的成核点。同时，窑炉内的气氛控制，如氧化气氛或弱还原气氛，会影响金属氧化物的呈色状态，氧化气氛通常呈现明亮的白点或黄点，而还原气氛可能使晶体呈现银灰色或青色，操作者需根据预设的星空色调选择合适的窑炉气氛，并通过多次小批量试烧确定最佳参数组合。
