熔块釉流釉的核心成因与物理机制

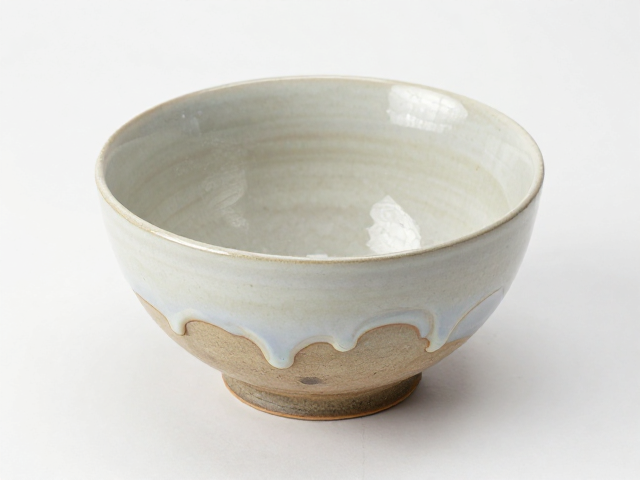

熔块釉在烧成过程中出现流釉现象，本质上是釉料在高温下的粘度降低与表面张力共同作用的结果。当烧成温度超过釉料的软化点，釉层熔融状态下的粘度若无法维持足够的抗流动阻力，熔融釉便会因重力作用发生位移。这一过程受到熔块基础配方中二氧化硅（SiO2）与氧化铝（Al2O3）比例的直接调控，其中SiO2作为网络形成体，其含量过高会导致釉料高温粘度不足，而Al2O3作为网络中间体，适量存在能显著提升釉浆粘度，抑制熔体流动。

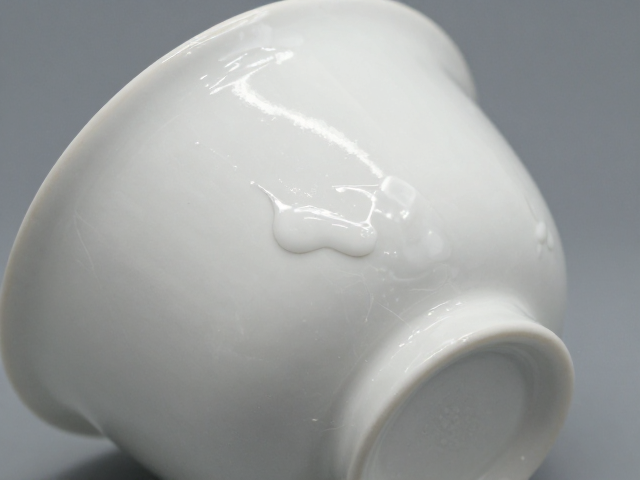

除了配方本身的化学组成，烧成制度的设定也是关键变量。升温速率过快或最高温度停留时间过长，会加速釉料中助熔剂的分解与挥发，导致釉层过早进入低粘度区间。若窑炉内局部温度不均，形成热点，局部釉层过热熔融，便会突破原有边界产生流淌。此外，施釉厚度的均匀性也会放大流釉缺陷，过厚的釉层在熔融状态下重量增加，重力效应更为显著，极易突破临界点形成流挂或积釉。
氢氧化铝在釉料体系中的关键作用
氢氧化铝（Al(OH)3）作为引入氧化铝的重要原料，在釉料中扮演着调节高温粘度和改善釉面结构的角色。在釉浆制备阶段，氢氧化铝颗粒细小，具有较高的比表面积，能增加釉浆的悬浮稳定性，防止釉料沉淀，从而确保施釉厚度的均匀性。在烧成初期，氢氧化铝受热分解为氧化铝和水，这一脱水过程有助于釉层的初步定型，减少干燥过程中的开裂风险。
进入高温阶段后，氢氧化铝分解产生的氧化铝融入釉熔体，能够显著提高釉浆的高温粘度。氧化铝分子通过填补硅氧四面体网络的空隙，增强网络结构的聚合度，从而抑制釉料在熔融状态下的过度流动。这种粘度调节作用使得釉面在达到规定光泽和颜色的同时，保持平整的几何形态，有效防止因熔体流动过快导致的针孔、气泡破裂以及边缘流挂等缺陷。
添加策略与工艺参数的精准调控
在实际生产中，氢氧化铝的添加量需经过严密的实验确定，通常控制在釉料总配方的2%至8%之间，具体数值取决于熔块的基础配方和烧成温度曲线。过量添加会导致釉料耐火度过高，可能引发釉面未完全玻化、失透或产生釉缩现象；添加不足则无法有效抑制流釉，釉面依然呈现不平整状态。因此，必须结合热膨胀系数测试，确保釉层与坯体的应力匹配，避免因应力集中导致的开裂或剥落。
烧成曲线的优化需与氢氧化铝的添加策略同步进行。采用分段烧成法，在低温阶段设置较长的保温时间，促进氢氧化铝充分分解和有机物排除，随后缓慢升温至高温段，使釉料在最佳粘度区间完成玻化。通过精确控制最高温度，避免温度波动超过±5℃，确保釉面在稳定的热环境中形成。同时，监控窑炉内的气氛稳定性，还原气氛或氧化气氛的剧烈变化会影响氧化铝的溶解行为，进而影响釉面的最终流平效果。
缺陷排查与现场问题解决路径
当生产线出现流釉问题时，首要步骤是检查施釉工序的稳定性。测量釉浆的比重和粘度，确保其在标准范围内，过稀的釉浆会导致施釉后厚度不均，增加流釉风险。检查喷枪或浸釉设备的参数，确认釉层厚度的一致性，对于大面积平板产品，可采用多次薄施的方式替代单次厚施，以降低熔融釉层的重力负荷。
若配方和施釉参数均无异常，需深入分析熔块原料的批次差异。不同产地的硅石、长石或纯碱，其杂质含量和熔融特性可能存在细微差别，这会直接影响熔块的液相线温度和粘度特性。通过小试调整熔块配方，适当降低助熔剂比例或引入高岭土等高铝原料，再从宏观上提升釉料的耐火度。结合显微镜观察釉面微观结构，确认是否存在因原料未完全熔融导致的局部粘度不均，进而针对性地优化原料细度和混合均匀度。
