熔块釉与结晶釉的基础定义与核心差异
熔块釉是将原料像玻璃一样熔融后，经水溶或酸溶去除易溶成分，再粉碎制成的釉料。这种工艺能有效降低有毒原料如铅、硼的毒性，同时提高釉料在釉浆中的悬浮稳定性，是现代陶瓷装饰中不可或缺的基础材料。相比之下，结晶釉的核心在于控制釉层中晶体在冷却过程中的析出与生长，通过精确调控温度曲线，使硅酸锌、硅酸钙等物质形成肉眼可见的规则几何晶体，从而在釉面形成类似冰花或星点的独特视觉效果。
两者在配方逻辑上有着本质区别。熔块釉侧重于化学成分的稳定性和烧成范围的宽泛性，通常含有较高比例的助熔剂；而结晶釉则对碱金属含量控制极为严格，往往需要降低钠、钾的比例，以增加釉液的粘度，延缓晶体生长速度，从而获得大颗粒、清晰的晶体结构。理解这一物理化学差异，是掌握后续发色与结晶控制的前提。
氧化铁发色的化学机制与价态变化
氧化铁是陶瓷釉料中最常见、应用最广泛的着色剂，其发色原理主要取决于烧成过程中的氧势以及铁元素的价态。在高温还原气氛下，三价铁被还原为二价铁，釉面呈现青绿色或灰黑色；而在氧化气氛中，铁以三价铁形式存在，随着含量增加，釉面会从浅黄、橘黄逐渐过渡到深红、铁红甚至黑色。这种颜色变化并非单一色调的堆砌，而是基于晶体场理论和电子跃迁的光学表现，不同配位环境下的铁离子对可见光的吸收波段存在显著差异。

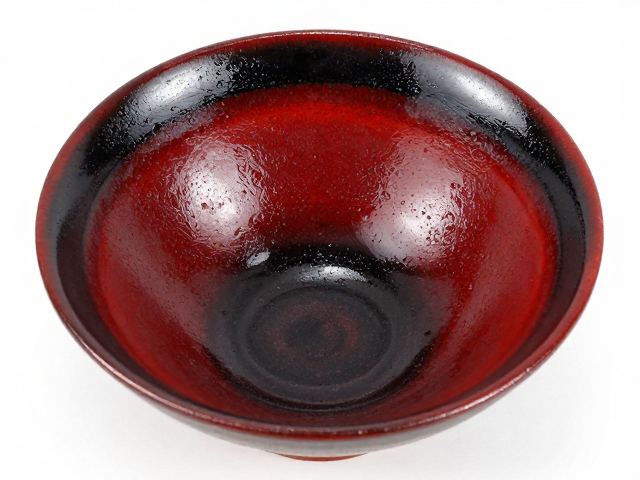

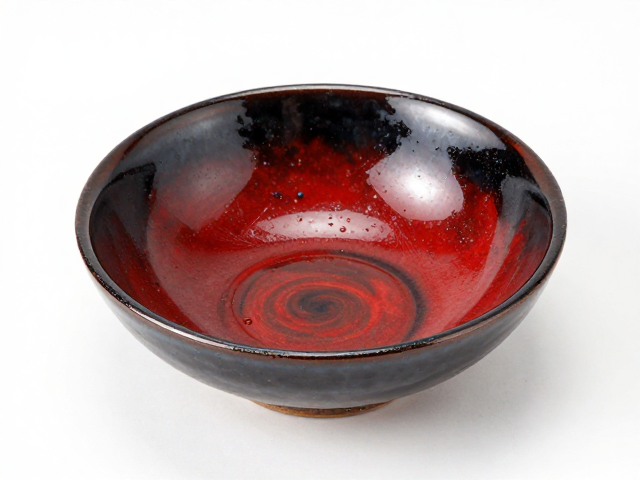

铁红与铁黑的形成并非简单的添加量决定，更受釉料基础配方中二氧化硅、氧化铝比例的影响。高硅高铝釉料通常能稳定保留三价铁，形成鲜艳的红色；若釉料中含有较多锌、钛等元素，可能会干扰铁的呈色，导致颜色发暗或偏黑。此外，烧成温度至关重要，过高的温度会导致铁元素挥发或过度熔融，使红色褪去变为褐色；温度过低则发色不全，颜色沉闷。因此，控制窑炉气氛与升温曲线，是获得纯正铁红或深邃铁黑的关键变量。
结晶釉生长的热力学控制与实操参数
结晶釉的成型依赖于釉浆在冷却过程中的过饱和度，这需要通过精确的热工制度来实现。一般流程为：在最高烧成温度下保持一段时间，使釉料完全熔融并形成均匀的液相；随后进行缓慢降温，通常控制在每小时10-30摄氏度之间，这一阶段被称为“等温结晶期”，是晶体成核与生长的核心时段；待晶体生长至预定大小后，再快速冷却至室温，以固定晶体形态。若降温过快，晶体来不及生长，釉面将呈现无定形的玻璃态；若降温过慢，晶体可能过度生长导致釉面粗糙或开裂。
实操中，基础釉配方需经过多次调整以匹配结晶行为。典型的结晶釉基础配方常以硅酸锌、硅酸钙为主要结晶相，并添加少量氧化钛或氧化铁作为晶核剂。晶核剂的用量极少，通常不超过1%，但其能显著降低结晶所需的过冷度，促进晶体在更宽的温度区间内均匀析出。釉料的粘度管理同样重要，过低的粘度会导致晶体沉降或釉面流挂，过高则阻碍晶体生长。通过调节氧化铝和二氧化硅的比例，可以像调节粘稠度一样，精细控制釉面的最终质感。
铁红与铁黑在结晶釉中的协同与制约
将铁红或铁黑引入结晶釉配方，面临着呈色与结晶之间的博弈。氧化铁在高温下不仅作为着色剂，还会影响釉液的粘度和表面张力，进而干扰晶体的成核与生长。高含量的氧化铁会增加釉液粘度，这可能有利于晶体保持完整形态，但也可能导致晶体生长受阻，形成细小密集的颗粒而非大晶体。此外，铁离子可能进入晶体晶格，改变晶体的光学性质，使原本透明的晶体呈现红色或黑色，形成所谓的“有色结晶”效果。
为了平衡发色与结晶，配方设计需采用折中策略。一方面，降低基础釉中的强碱成分，提高粘度，为晶体生长提供稳定的物理环境；另一方面，控制氧化铁的添加量，通常保持在3%-8%之间，以避免过量导致釉面浑浊。在实际操作中，可采用分层施釉或多次烧成的方法。例如，先烧成结晶釉获得晶体结构，再进行低温二次烧成使铁红发色，这种方法能最大程度减少高温对晶体结构的破坏，同时获得鲜艳稳定的铁红或深邃的铁黑色泽。
常见问题排查与釉面缺陷修正
铁红釉面若出现发黑或发暗，通常源于还原气氛过强或烧成温度不足。此时需检查窑炉排气系统，确保氧化气氛充足，并适当提高烧成温度，促进三价铁的形成。若釉面出现针孔或气泡，多因釉料中碳酸盐或硫酸盐分解产生的气体未能及时排出，可通过增加釉料中的氧化铝含量以提高粘度，或延长高温保温时间，使气体充分逸出。
结晶釉若晶体细小、模糊不清，往往是冷却速率过快或晶核剂不足所致。可尝试降低冷却速率，延长等温结晶时间，或微量增加氧化钛等晶核剂。若晶体过大导致釉面粗糙不平，则需提高烧成温度或增加釉料中的二氧化硅含量，以抑制晶体的过度生长。此外，釉浆的细度和施釉厚度也直接影响最终效果，釉浆细度应控制在3000-4000目，施釉厚度保持在0.5-1.0毫米之间，以确保釉面平整且结晶均匀。
