陶瓷釉浆陈腐处理的微观机理与时间效应

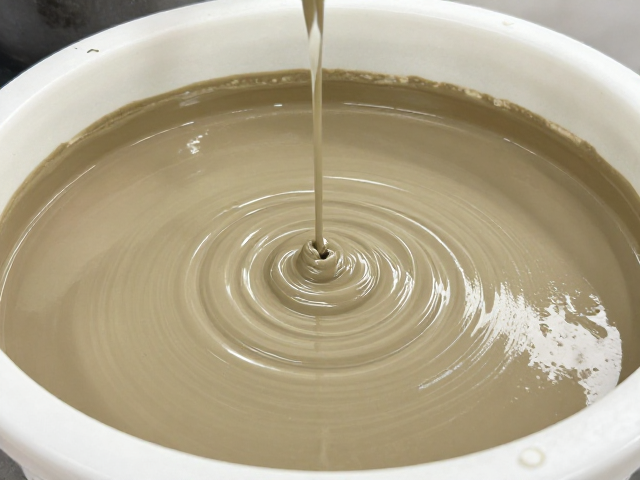

陶瓷釉浆在制备完成后，必须经过一定周期的陈腐处理，这一过程并非简单的静置，而是浆料内部物理化学性质发生深层演变的关键阶段。在陈腐期间，水分通过黏土颗粒间的毛细管作用均匀分布，黏土片层逐渐水化，形成稳定的双电层结构。这种微观层面的水化作用使得黏土颗粒表面的电位降低，颗粒间的排斥力增强，从而显著改善浆料的分散状态。同时，有机添加剂如羧甲基纤维素钠（CMC）或聚丙烯酰胺（PAM）等大分子物质需要时间充分溶解并吸附在黏土颗粒表面，这一吸附平衡过程直接决定了浆料的流变特性。
陈腐时间的长短会直接影响釉浆的触变性和稳定性。过短的陈腐期会导致浆料内部结构未完全建立，表现为黏度不稳定、悬浮能力差，施釉时容易出现流釉或积釉现象；而过长的陈腐期则可能导致浆料过度稀化或滋生微生物，进而引发变质。通常情况下，工业生产中陈腐时间控制在24至72小时之间，具体时长需根据黏土种类、添加剂配方及环境温度进行微调。通过精确控制陈腐过程，可以确保釉浆在后续施釉环节中表现出一致的流变行为，为获得厚度均匀、表面光滑的釉层奠定基础。
增塑剂在釉浆系统中的功能机制与选型策略
增塑剂在陶瓷釉浆中扮演着调节流变性能的核心角色，其主要功能是通过降低颗粒间的摩擦力和提高浆料的可塑性，从而优化施釉工艺。常见的增塑剂包括有机高分子化合物，如CMC、聚乙烯醇（PVA）和淀粉衍生物等。这些物质在水中溶解后形成胶体溶液，其长链分子能够包裹在黏土颗粒表面，形成保护膜，阻止颗粒团聚，同时增加浆料的内摩擦力，使其在受到外力作用时表现出良好的流动性和恢复性。这种流变特性的调控对于薄胎瓷器或复杂形状制品的施釉尤为重要，能够有效防止釉层开裂或剥落。
增塑剂的选型需严格依据釉浆的基础配方和烧成制度。不同增塑剂的耐温性、残留灰分及与釉料中其他成分的相容性存在显著差异。例如，CMC具有较高的增稠效果和优异的成膜性，但在高温烧成过程中会完全分解，不留残灰，适合对釉面白度要求较高的产品；而某些含硅或含铝的有机增塑剂可能在烧成后残留微量氧化物，影响釉面光泽或颜色。此外，增塑剂的添加量需经过严密的实验验证，过量添加会导致釉浆黏度过高，难以喷涂或浸涂，甚至引起坯体吸釉过快产生缺陷；添加不足则无法维持浆料的稳定性，导致沉淀分层。因此，建立基于具体原料数据的增塑剂添加模型，是实现釉浆性能最优化的必要手段。
陈腐与增塑协同作用对成品质量的影响路径
陈腐处理与增塑剂的作用并非孤立存在，二者在提升陶瓷成品质量方面存在着严密的协同效应。陈腐过程促进了增塑剂分子与黏土颗粒的充分结合，使得增塑剂的效果更加稳定和持久。在陈腐期间，增塑剂分子逐渐渗透到黏土片层之间，增强了颗粒间的连接强度，这种微观结构的优化直接提升了釉浆的悬浮稳定性，减少了施釉过程中釉粒的沉降现象。同时，陈腐过程中水分分布的均匀性使得增塑剂在浆料中分散更加均匀，避免了局部浓度过高或过低导致的施釉不均，从而保证了釉层厚度的一致性。
这种协同作用最终体现在成品釉面的微观结构和宏观外观上。经过充分陈腐和合理增塑的釉浆，施釉后形成的釉层致密均匀，气泡分布合理，能够有效减少针孔、缩釉和橘皮等常见缺陷。在烧成过程中，均匀的釉层能够更好地与坯体结合，形成牢固的釉坯界面，提高产品的机械强度和热稳定性。此外，良好的流变特性使得釉料在高温下具有良好的流动性，有助于釉面自平，获得光泽度高、色彩鲜艳且表面平整的成品。通过精确调控陈腐时间和增塑剂配比，可以显著降低废品率，提升陶瓷产品的整体品质和市场竞争力。
