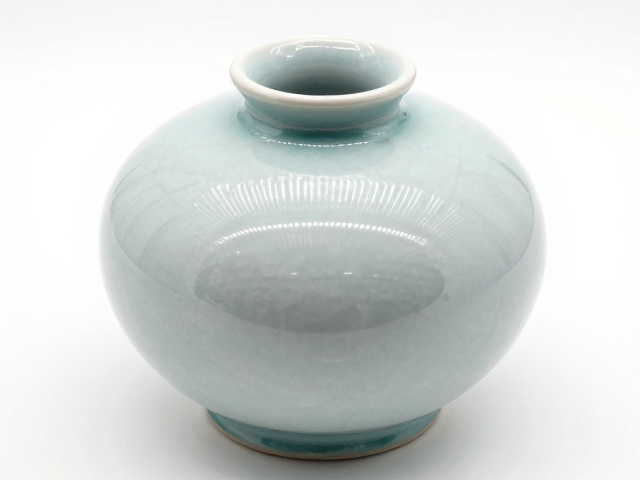

基础原料配比与关键组分解析
石英艺术陶瓷透明釉的核心在于硅石与长石的比例控制，通常以钾长石或钠长石作为主要熔剂，提供釉面的流动性与透明度。高透釉的基础配方多采用钾长石45%-55%，石英砂20%-30%，以及少量滑石或白云石作为助熔剂，这部分原料决定了釉层的基本化学稳定性。钾长石中的钾离子有助于降低熔融温度，使釉面更加平整光亮，而石英砂则作为骨架材料，防止釉层在高温下过度流淌，从而保持器型的完整。
助熔剂的添加需要精确计算，滑石或白云石的含量通常控制在5%-10%之间，它们能显著改善釉面的白度和透度，减少针孔和气泡的产生。此外，氧化铝的含量需维持在8%-12%之间，适量的氧化铝能增加釉料的高温粘度，防止釉面开裂和变形，同时提升釉面的机械强度。原料的纯度至关重要，铁、钛等杂质含量需极低，否则会导致釉面发黄或浑浊，直接影响透明效果。
烧成曲线与温度控制策略
透明釉的烧成效果高度依赖于升温曲线，特别是高温段的保温时间。通常采用两段式烧成法，第一段快速升温至1000℃左右，排除坯体内的水分和有机物质，第二段缓慢升温至1250℃-1280℃的成熟温度区间。在1200℃-1250℃之间设置保温阶段，时长约为20-40分钟，这一过程有助于釉料充分熔融和均化，消除气泡，形成光滑透明的玻璃相结构。
降温阶段同样需要精细调控，急冷或缓冷都会影响釉面的光泽度和透度。建议在1000℃以上保持快速降温，以抑制晶体析出，保持釉面的透明感；而在600℃以下时，需适当减缓降温速度，减少因热应力导致的釉裂或坯釉剥离。实际生产中，窑炉的热工制度需根据具体窑型和装载量进行微调，确保窑内温差控制在±5℃以内，以维持成品率。
釉料制备工艺与悬浮稳定性

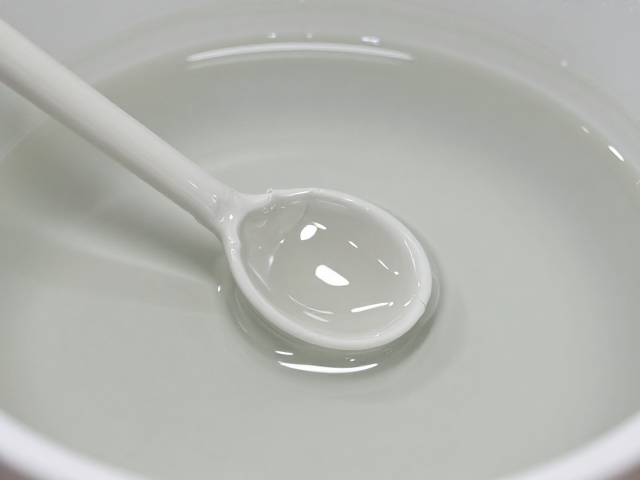

釉料的细度直接影响烧成后的表面质量，通常要求通过300-320目筛网，筛余量控制在0.1%-0.3%之间。过粗的颗粒会导致釉面粗糙、透明度下降，甚至出现砂眼；过细则可能影响釉浆的悬浮稳定性，增加施釉难度。制备过程中，需严格控制水分含量，一般釉浆比重维持在1.65-1.70g/cm³，以确保施釉时的厚度均匀性。
分散剂的添加是提升釉浆性能的关键，硅酸钠或有机分散剂能有效防止釉料沉淀，保持釉浆的长期稳定性。施釉方式可根据产品形状选择浸釉、喷釉或荡釉，喷釉需特别注意雾化压力和喷枪距离，避免釉层过厚导致流釉或过薄导致露底。施釉后的干燥过程需均匀缓慢，防止坯体吸水不均导致开裂，干燥后坯体含水率应低于0.5%。
缺陷分析与成品率提升技巧
针孔和气泡是透明釉常见缺陷，主要源于坯釉结合不良或釉料中气体排出不畅。解决此类问题需优化坯体烧结密度，确保坯体在施釉前达到一定的致密度，减少气体透过坯体进入釉层。同时，釉料中碳酸盐类原料的比例需适当降低，或在烧成前期设置足够的排气阶段，使二氧化碳等气体充分排出。

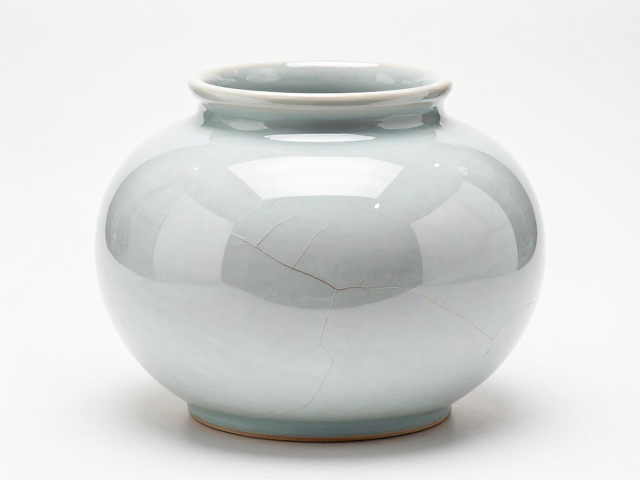

釉裂和缩釉问题多由坯釉膨胀系数不匹配引起。需通过实验测定坯釉膨胀系数，调整釉料中氧化钾、氧化钠或氧化钙的比例，使两者膨胀系数尽可能接近。若出现缩釉，可能是釉料在坯体表面润湿性不好，可通过添加少量骨粉或提高施釉厚度来改善。定期清理窑具，避免积碳或杂质污染釉面，也是提升成品率的重要环节。
