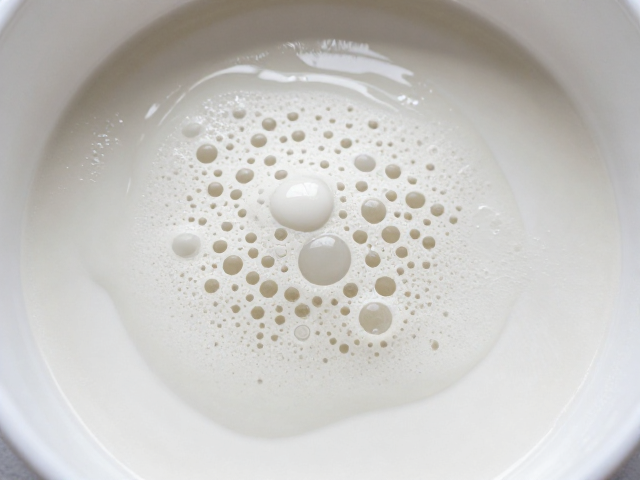

釉浆pH值过高引发气泡的微观机制
釉浆在制备过程中，若pH值偏离最佳区间，尤其是当碱性物质过量导致pH值显著升高时，浆料内部的离子平衡会发生剧烈变化。高pH环境会加速釉料中碳酸盐、硫酸盐等原料的分解反应，释放出二氧化碳、二氧化硫等气体。同时，过高的碱性会改变粘结剂（如硅酸乙酯或有机高分子分散剂）的分子链构象，使其表面活性增强，容易包裹空气形成稳定的泡沫体系。这种由化学反应释放气体与物理乳化共同作用产生的气泡，在釉层中表现为密集的气孔或针孔，直接破坏釉面的致密性。
在实际生产线上，pH值失控往往源于分散剂添加过量或原料含水率波动引起的计算误差。当浆料细度达到规定要求（例如325目筛余控制在0.1%-0.5%之间）时，若pH值仍维持在9.5以上，浆料粘度通常会出现异常波动，表现为假塑性增强，流动性变差。这种状态下，搅拌过程中卷入的空气难以通过重力沉降排出，而是被高粘度的釉浆牢牢锁住。随着釉浆在施釉环节被喷涂或浸渍到坯体表面，这些微小气泡在干燥过程中未能破裂，最终在高温烧成阶段因气体膨胀而形成釉面缺陷，如橘釉、针眼或缩釉现象。
精准调控pH值的工艺参数与监测
控制釉浆pH值的核心在于建立严密的检测与反馈机制，通常采用高精度pH计进行实时监测，而非依赖试纸粗略判断。对于大多数陶瓷釉料而言，稳定的pH值区间通常维持在7.5至8.5之间，具体数值需根据釉料配方中的氧化物成分（如氧化锌、氧化铅或无铅替代体系）进行微调。调整过程中，应选用弱酸进行中和，如稀醋酸或工业级磷酸，避免使用强酸导致局部pH骤降引发沉淀或絮凝。加酸过程需缓慢滴加并伴随强力搅拌，确保酸碱充分反应，防止局部过酸导致釉料分层或胶溶。
除了添加酸性调节剂，优化原料预处理也是稳定pH的关键。部分含镁或含钙原料在长期储存中会吸收空气中的水分和二氧化碳，导致碱性增强。因此，原料需经过严格的干燥和筛分处理，并在配料阶段精确计算水分含量。在实际操作中，建议每批次釉浆制备后，间隔指定时间（如30分钟）再次复测pH值，以消除因化学反应滞后造成的读数偏差。通过建立标准化的加酸曲线，将pH值波动范围控制在±0.2以内，可显著减少因碱性过大导致的气泡生成概率，为后续消泡工序提供稳定的基底环境。
消泡剂的选择逻辑与复配策略
当pH值调控至理想区间后，若浆料中仍存在因机械搅拌卷入的物理气泡，需引入专用消泡剂进行处理。消泡剂的选择必须考虑其与釉浆体系的相容性及耐碱性。对于高pH值的釉浆，应优先选用耐强碱的有机硅类或聚醚改性硅氧烷类消泡剂，这类物质具有较低的表面张力，能迅速铺展并破坏气泡膜。避免使用含金属皂或某些高分子聚合物消泡剂，因为在高碱性环境下，它们可能发生皂化反应失效，甚至与釉料中的金属离子结合产生浑浊或沉淀，影响釉面光泽度。
消泡剂的添加并非越多越好，过量添加会导致釉浆表面张力过低，反而促进泡沫再生，甚至引起釉面缩孔或鱼眼缺陷。实际应用中，需通过小试确定最佳添加量，通常控制在0.05%-0.2%之间。添加方式建议在球磨结束后、过筛前进行，并配合低速搅拌或静置脱泡处理。若浆料粘度较大，可采用“先调pH、后加消泡剂、陈腐”的工艺顺序。陈腐过程中，浆料内部水分均匀化，气泡进一步破裂排出，从而确保入窑前的釉浆处于低泡、高稳定的状态，从源头消除因气泡残留导致的釉面瑕疵。
