瓦灰入漆：传统金缮的核心材料逻辑
金缮工艺并非简单的修补，而是一套严密的材料科学体系，其核心在于大漆与瓦灰的化学反应。瓦灰，即经过精细研磨的陶瓷粉末或耐火砖粉，作为填充剂与大漆混合，构成了修复层的骨架。这种混合物的比例并没有绝对固定的数值，通常依据环境湿度、温度以及大漆的粘度进行动态调整，工匠需凭借指尖触感判断浆料的稠度，确保其在填补器物裂隙时具备足够的附着力与收缩率控制。
大漆取自漆树割取的天然汁液，含有独特的漆酚，具有极强的粘合力与耐腐蚀性。当瓦灰与大漆结合，经过数天的固化，会形成坚硬如石且耐酸碱的复合材质。这一过程排斥任何化学合成胶水，完全依赖天然材料的物理与化学特性。修复者必须对材料的活性期有精准把控，从调漆到上浆，每一道工序都受到气候条件的严格制约，这种对自然材料的敬畏与顺应，构成了传统金缮最基础的物质门槛。
髹漆与填补：微观裂隙下的匠心重构
修复的第一步是对破损器物的预处理，这包括对断裂面的清洁与打磨，去除油污与杂质，使大漆能直接渗透至陶瓷本体。随后是关键的“填缝”步骤，工匠使用竹签或刮刀，将调制好的瓦灰漆泥填入裂纹深处。这一步骤要求极高的耐心，因为裂纹往往曲折多变，浆料必须完全填充每一个微小空隙，不能留有气泡或空洞，否则会在后续打磨中暴露瑕疵，影响最终的美学呈现。
在浆料初步固化后，需要进行精细的打磨与修整。使用不同目数的砂纸，从粗磨到细磨，逐步去除高出器物表面的多余漆泥，使修复区域与原始器物表面平滑过渡。这一过程极其考验手感，稍有不慎便可能磨穿漆层或损伤器物本体。打磨后的表面呈现出哑光的灰白色，此时尚未显现金饰的光泽，却已奠定了器物重塑后的形态基础，为后续的金粉贴饰提供了完美的基底。
金粉贴饰：光影下的视觉升华

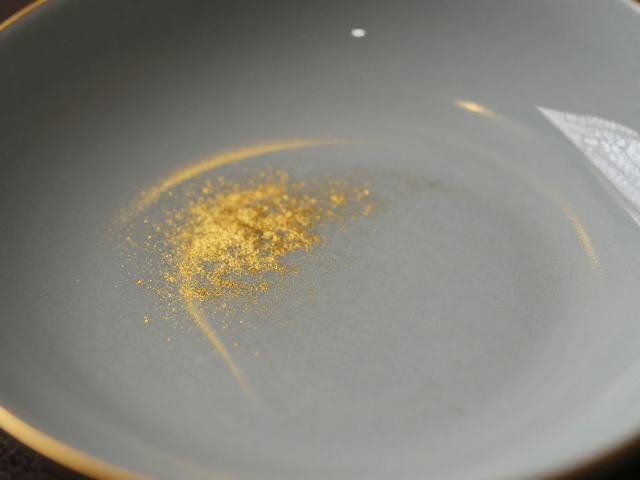

当修补区域完全干燥并打磨至光滑平整后，便进入了最具视觉冲击力的贴金环节。工匠使用毛笔蘸取纯金粉或银粉，轻轻扫过修补处。金粉颗粒极细，在漆面的粘附作用下，紧密覆盖在瓦灰漆层之上。这一过程并非简单的涂抹，而是需要控制金粉的厚度与分布，既要保证覆盖均匀，又要保留一定的纹理层次，使光线在金属表面产生丰富的漫反射效果。

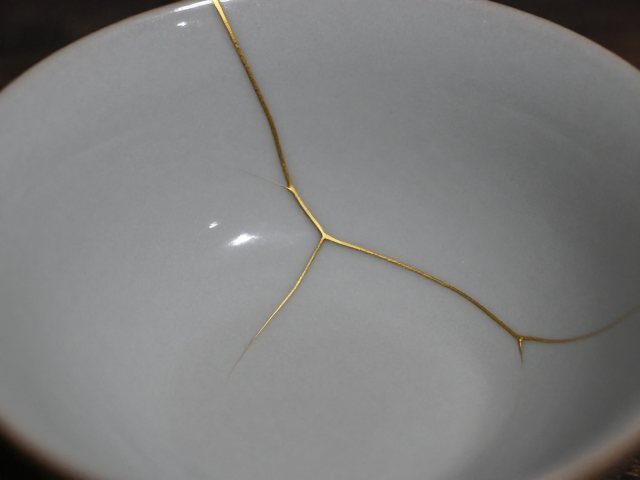

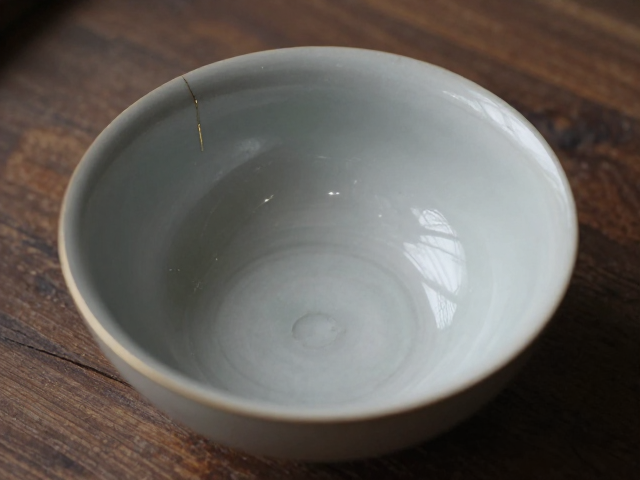

贴金后的器物，原本破碎的裂纹转化为金色的线条，宛如闪电或河流，在原本素雅的器物表面流淌。这种视觉语言打破了“完美无缺”的传统审美定式，转而拥抱残缺与修复的痕迹。金色的金属光泽与陶瓷温润的质感形成强烈对比，既突出了修复区域的独立性，又将其有机融入整体器物之中。这种美学表达，使得器物不再仅仅是实用工具，而成为承载时间痕迹与人工智慧的艺术品。
时间固化：自然环境下的等待艺术
金缮工艺中，大漆的固化并非依靠高温烘烤，而是依赖特定的温湿度环境下的酶促反应。修复完成的器物需放置在密闭、恒温恒湿的漆室中静置。在相对湿度保持在70%-80%，温度维持在20-25摄氏度的环境中，大漆中的漆酶才会活跃，促使漆酚发生聚合反应，最终形成坚硬、耐久的漆膜。这一过程通常需要数天甚至数周的时间，期间不可随意移动或触碰器物，以免破坏正在形成的分子结构。
时间的沉淀不仅体现在固化过程，更体现在器物使用过程中的变化。随着岁月的流逝，大漆会逐渐氧化，颜色由深褐转为黑亮，而金粉则保持其原有的光泽。这种“金黑相间”的视觉效果会随着使用时间变得更加沉稳与内敛。修复者通过控制固化环境，间接参与了器物生命周期的延续，使修复后的器物能够抵御日常使用的磨损、水浸与温差变化，真正实现“重塑”而非“临时拼凑”。
